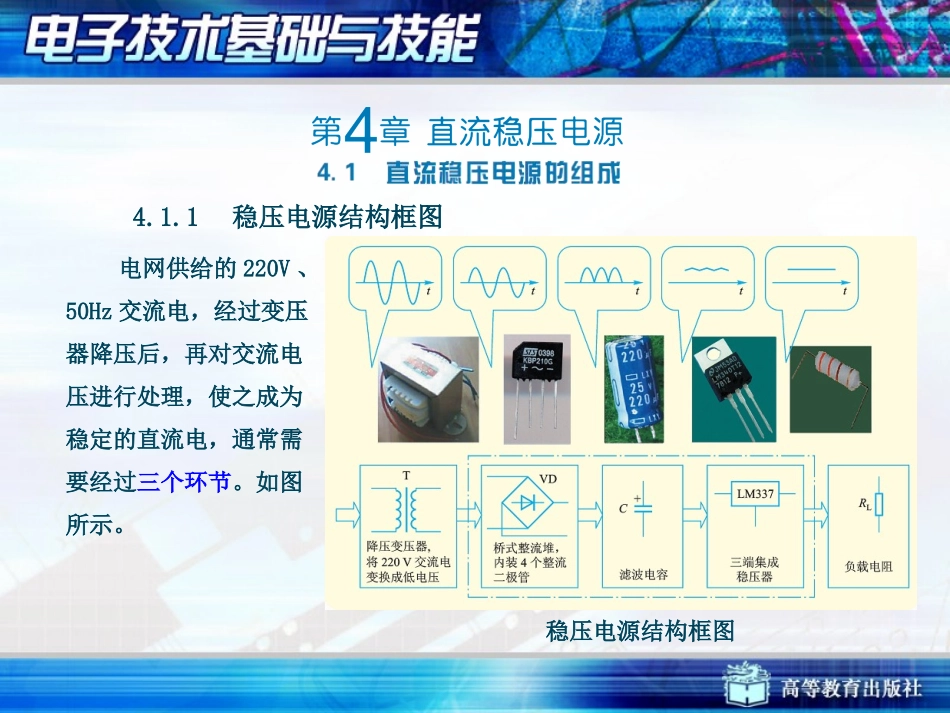

能画出直流电源的结构框图；理解电路中稳压的必要性；了解常用直流稳压电源的应用场合；理解稳压二极管电路稳压的过程。4.1.1稳压电源结构框图电网供给的220V、50Hz交流电，经过变压器降压后，再对交流电压进行处理，使之成为稳定的直流电，通常需要经过三个环节。如图所示。稳压电源结构框图4.1.1稳压电源结构框图（1）整流——将交流电转换成直流电。（2）滤波——减小交流分量使输出电压平滑。（3）稳压——稳定直流电压。二、三极管稳压电路三极管在稳压电路中用作功率管，起调整作用。三极管与负载有的是串联连接，有的是并联连接。三极管在起调整作用时，工作在线性区的称为线性电源，工作在开关状态的称为开关电源。线性电源和开关电源是直流稳压电源的两大类别。串联式线性稳压电源的最主要缺点是变换效率低，一般只有35％～60％。开关稳压电源主要的优越性就是变换效率高，可高达70％～95％，缺点是纹波和噪声较大。4.1.2常用稳压电路及其适用范围一、稳压二极管稳压电路利用稳压二极管可以构成简单的直流稳压电路，但其稳压电路，由于稳压二极管本身的参数确定，是一个固定值，而且一般小功率稳压管的最大稳定电流只有十几毫安至几十毫安，因此不能适应负载较大电流的需要。稳压二极管稳压电路的优点是电路十分简单，安装容易，也可以供要求不高的负载使用。稳压二极管构成的稳压电路，还常被用来输出基准电压。四、集成稳压电路集成稳压电路体积小，使用方便，被广泛地用于各种电子设备中，亦可用于高质量稳压电源的前置稳压。三、晶闸管稳压电路采用晶闸管作为调整器件所构成的稳压电路，是一种开关式稳压电路，它的控制电路（触发电路与关断电路）和三极管的控制电路不同，采用不同的控制电路，对电源的性能也有一些特殊的影响。晶闸管的耐压可达几千伏甚至上万伏，电流也可达几百安，因此常被用来制造大容量的稳压电路。能识读三端集成稳压器；理解三端集成稳压器组成的稳压电路；了解集成稳压器典型应用电路中元器件的主要作用；会搭建、检测集成稳压器电路。4.2.1三端固定式集成稳压器一、CW78××系列正电压输出集成稳压器1.外形与引脚排列CW78××系列的外形与引脚排列如图所示。输入端（）IU公共端（）ADJ输出端（）OU外形与引脚排列2.分类正电压集成稳压器CW××系列按输出电压的不同有：5V、6V、8V、9V、12V、15V、18V和24V等。其型号后面两位数字表示输出电压值，如：CW7805表示输出电压为5V。输出电流以78/79最后面的字母区分，L为0.1A、M为0.5A、无字母为1.5A。一、CW78××系列正电压输出集成稳压器4.2.1三端固定式集成稳压器3.基本电路三端固定式集成稳压器的基本电路如图所示,输出电压和最大电流取决于所选三端稳压器。一、CW78××系列正电压输出集成稳压器4.2.1三端固定式集成稳压器CW78××基本电路二、CW79××系列负电压输出集成稳压器4.2.1三端固定式集成稳压器1.外形与引脚排列CW7900××系列的外形与引脚排列如图所示。输入端（）IU输出端（）OU公共端（）ADJ外形与引脚排列2.分类CW79××系列分类方式与CW78××系列相同，按输出电压值分类有：－5V、－6V、－8V、－9V、－12V、－15V、－18V和－24V等。二、CW79××系列正电压输出集成稳压器4.2.1三端固定式集成稳压器4.2.1三端固定式集成稳压器二、CW79××系列正电压输出集成稳压器3.基本电路CW79××基本应用电路78××和79××系列构成的正、负双电源电路如图所示。一、外形与引脚排列4.2.2三端可调式集成稳压器三端可调式集成稳压器的外形与引脚排列如图所示。三个接线端分别为输入端（IN）、输出端（OUT）和调整端（ADJ）。CW317的第1引脚为调整端，第2引脚为输入端，第3引脚为输出端，CW337的第1引脚为调整端，第2引脚为输出端第3引脚为输入端。其输出电流可从型号的最后一个字母中看出，其字母含义与CW78××、CW79××系列相同。外形与引脚排列二、基本电路4.2.2三端可调式集成稳压器原理图实物图电路如图所示。了解开关式稳压电源的特点；能描述开关式稳压电源的基本结构和组成框图；了解开关式稳压电源电路的基本工作原理。一、串联开关控制平均输出电压右图所示是利用开关S周期性...
