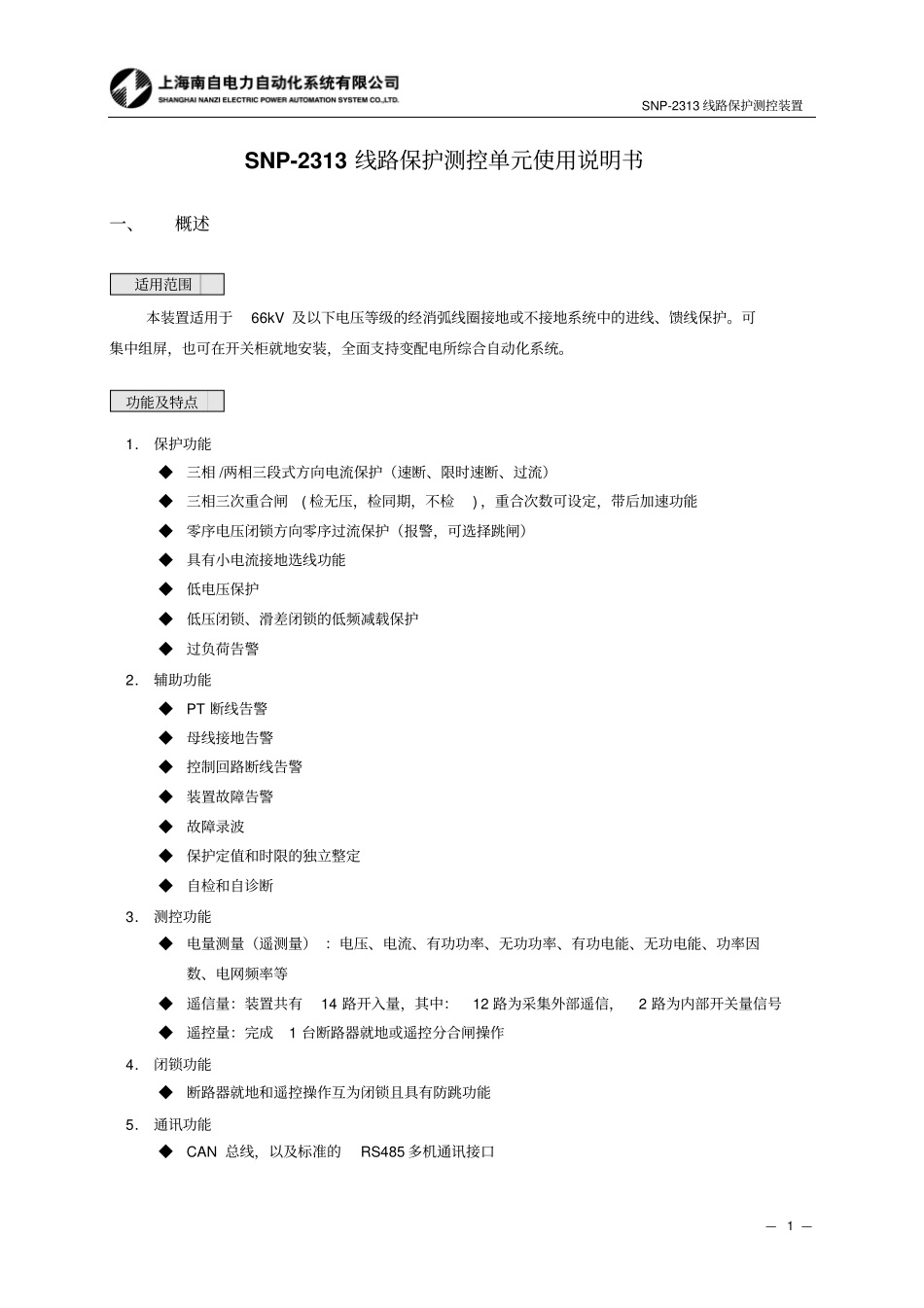

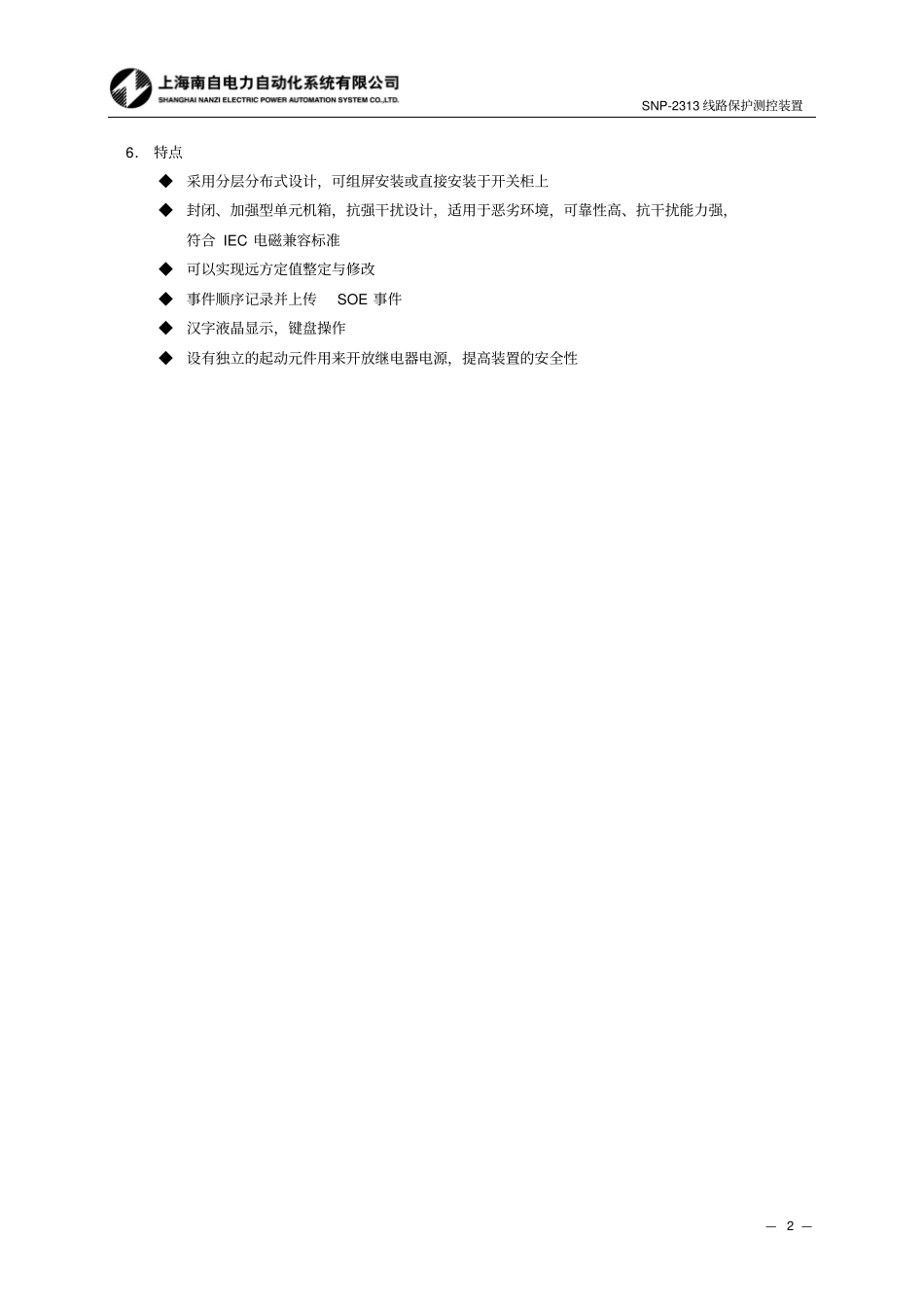

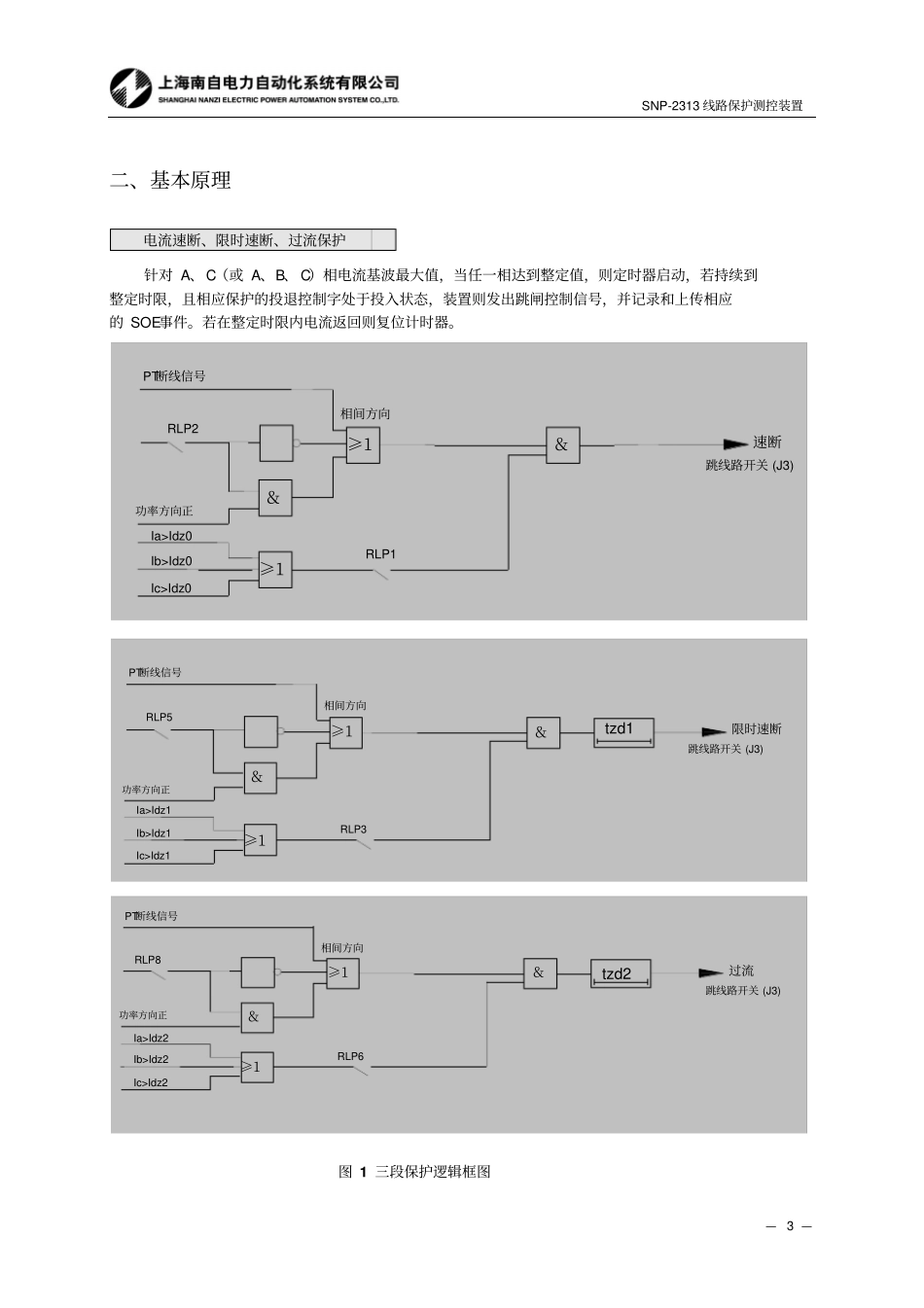

SNP-2313线路保护测控装置—1—SNP-2313线路保护测控单元使用说明书一、概述适用范围本装置适用于66kV及以下电压等级的经消弧线圈接地或不接地系统中的进线、馈线保护。可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。功能及特点1．保护功能◆三相/两相三段式方向电流保护（速断、限时速断、过流）◆三相三次重合闸(检无压，检同期，不检)，重合次数可设定，带后加速功能◆零序电压闭锁方向零序过流保护（报警，可选择跳闸）◆具有小电流接地选线功能◆低电压保护◆低压闭锁、滑差闭锁的低频减载保护◆过负荷告警2．辅助功能◆PT断线告警◆母线接地告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5．通讯功能◆CAN总线，以及标准的RS485多机通讯接口SNP-2313线路保护测控装置—2—6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件◆汉字液晶显示，键盘操作◆设有独立的起动元件用来开放继电器电源，提高装置的安全性SNP-2313线路保护测控装置—3—二、基本原理电流速断、限时速断、过流保护针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。速断跳线路开关(J3)＆RLP1≥1相间方向PT断线信号Ic>Idz0RLP2Ia>Idz0Ib>Idz0功率方向正≥1＆跳线路开关(J3)＆tzd1限时速断≥1相间方向RLP3RLP5PT断线信号功率方向正Ia>Idz1Ib>Idz1Ic>Idz1≥1＆过流＆tzd2跳线路开关(J3)RLP6≥1相间方向RLP8PT断线信号功率方向正Ia>Idz2Ic>Idz2Ib>Idz2≥1＆图1三段保护逻辑框图SNP-2313线路保护测控装置—4—方向元件速断、限时速断、过流均有方向元件，并可投退。当线电压均小于3V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。方向元件采用090接线方式，最大灵敏角450，动作区1800，动作示意图如下：过负荷告警针对A、C（或A、B、C）相电流基波最大值，当任一相达到过负荷整定值，则定时器启动，若持续时间达到整定时限则告警。同时给出告警音响及预告信号，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。过负荷告警≥1Ib>Idz3Ic>Idz3Ia>Idz3RLP9tzd3图2过负荷告警保护逻辑框图零序过流保护(带方向)零序过流保护是当零序电流测量值大于零序过流定值时，则定时器启动，若持续到相应的整定时限，且零序过流保护投退控制字处于投入状态，则发出报警信号。如保护跳闸投退控制字也处于投入状态，则给出保护动作、事故音响，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。≥1RLP240*（）>＆＆零序方向正30>I0dzRLP25≥1RLP23报警零序过流零序过流跳闸RLP27RLP27图3零序过流保护逻辑框图Ubc(Uca、Uab)Ia(Ib、Ic)动作区SNP-2313线路保护测控装置—5—PT断线报警为防止由于PT断线使得CPU检测到电压值不正常而导致保护误动，装置配有PT断线检查功能，可通过保护控制字投退。判据如下：a三相电压之和（为与外部的PT比例系数匹配，还需乘上一个零序系数Puo）大于PT断线电压定值b测量通道中测得的零序电压小于PT断线电压定值RLP18＆3Uo<3Uo1PUo*(Ua+Ub+Uc)>3Uo110SPT断线图4PT断线报警逻辑框图母线接地报警测量通道中测得的零序电压大于母线接地电压定值，经延时报警。逻辑框图见图5（图中的3Uo2为母线接地零序电压定值，Tzd3为时间定值）。母线接地RLP17＆3Uo>3Uo2图5母线接地报警逻辑框图低电压保护三个相间电压均小于低电压...
