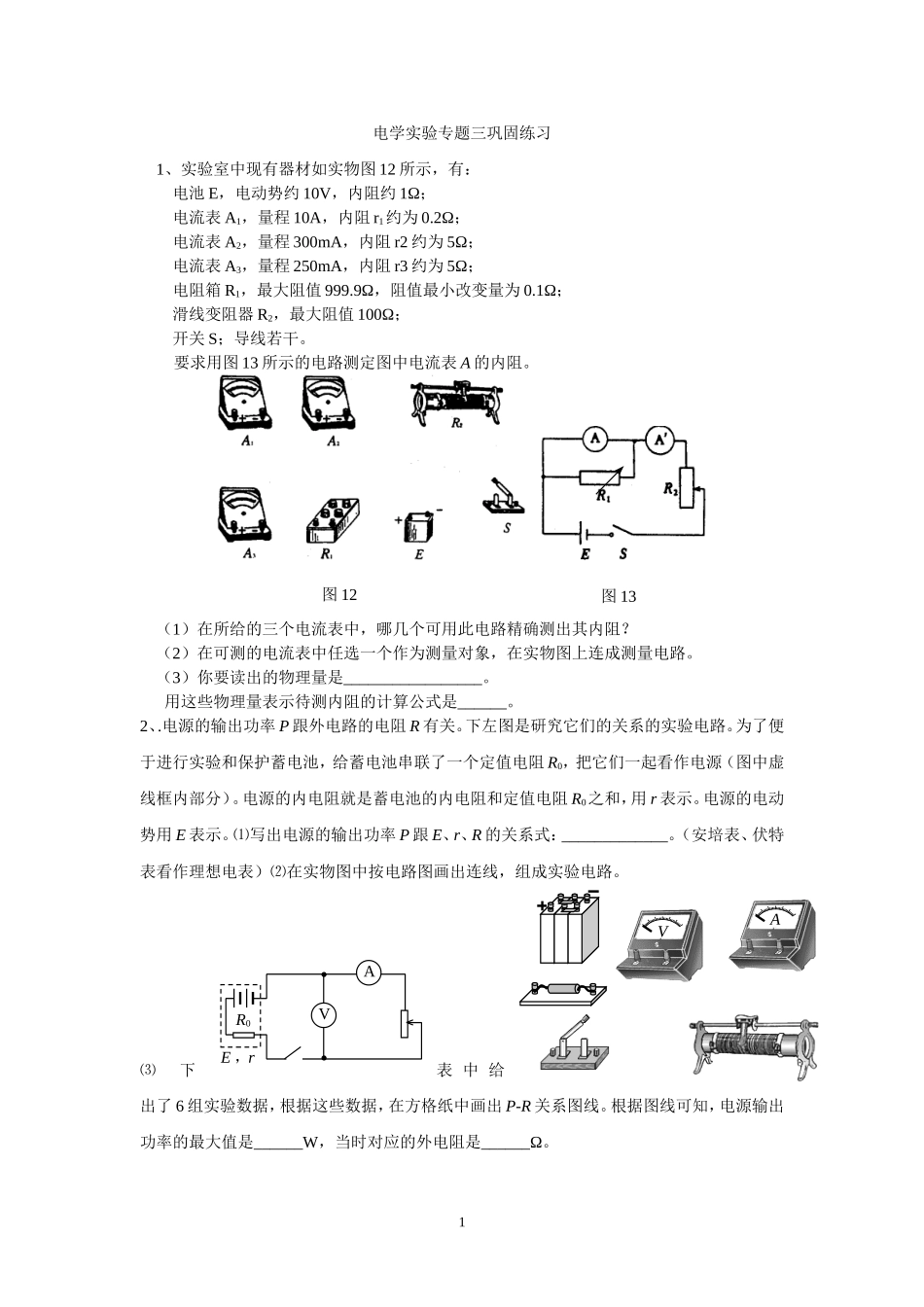

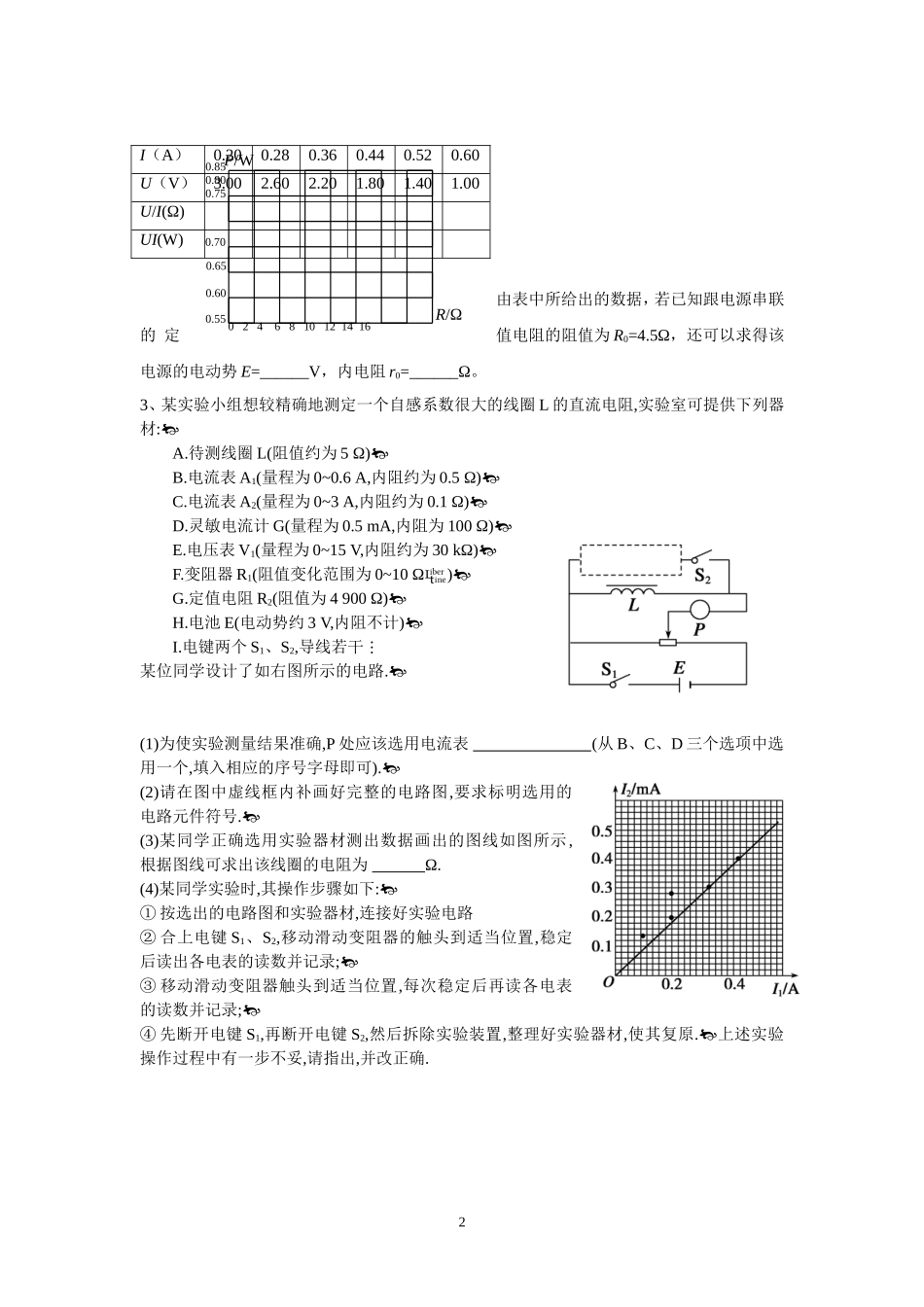

电学实验专题三巩固练习1、实验室中现有器材如实物图12所示，有：电池E，电动势约10V，内阻约1Ω；电流表A1，量程10A，内阻r1约为0.2Ω；电流表A2，量程300mA，内阻r2约为5Ω；电流表A3，量程250mA，内阻r3约为5Ω；电阻箱R1，最大阻值999.9Ω，阻值最小改变量为0.1Ω；滑线变阻器R2，最大阻值100Ω；开关S；导线若干。要求用图13所示的电路测定图中电流表A的内阻。（1）在所给的三个电流表中，哪几个可用此电路精确测出其内阻？（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。（3）你要读出的物理量是_________________。用这些物理量表示待测内阻的计算公式是______。2、.电源的输出功率P跟外电路的电阻R有关。下左图是研究它们的关系的实验电路。为了便于进行实验和保护蓄电池，给蓄电池串联了一个定值电阻R0，把它们一起看作电源（图中虚线框内部分）。电源的内电阻就是蓄电池的内电阻和定值电阻R0之和，用r表示。电源的电动势用E表示。⑴写出电源的输出功率P跟E、r、R的关系式：_____________。（安培表、伏特表看作理想电表）⑵在实物图中按电路图画出连线，组成实验电路。⑶下表中给出了6组实验数据，根据这些数据，在方格纸中画出P-R关系图线。根据图线可知，电源输出功率的最大值是______W，当时对应的外电阻是______Ω。1图12图13VAR0E，rVA由表中所给出的数据，若已知跟电源串联的定值电阻的阻值为R0=4.5Ω，还可以求得该电源的电动势E=______V，内电阻r0=______Ω。3、某实验小组想较精确地测定一个自感系数很大的线圈L的直流电阻,实验室可提供下列器材:A.待测线圈L(阻值约为5Ω)B.电流表A1(量程为0~0.6A,内阻约为0.5Ω)C.电流表A2(量程为0~3A,内阻约为0.1Ω)D.灵敏电流计G(量程为0.5mA,内阻为100Ω)E.电压表V1(量程为0~15V,内阻约为30kΩ)F.变阻器R1(阻值变化范围为0~10Ω)G.定值电阻R2(阻值为4900Ω)H.电池E(电动势约3V,内阻不计)I.电键两个S1、S2,导线若干某位同学设计了如右图所示的电路.(1)为使实验测量结果准确,P处应该选用电流表(从B、C、D三个选项中选用一个,填入相应的序号字母即可).(2)请在图中虚线框内补画好完整的电路图,要求标明选用的电路元件符号.(3)某同学正确选用实验器材测出数据画出的图线如图所示,根据图线可求出该线圈的电阻为Ω.(4)某同学实验时,其操作步骤如下:①按选出的电路图和实验器材,连接好实验电路②合上电键S1、S2,移动滑动变阻器的触头到适当位置,稳定后读出各电表的读数并记录;③移动滑动变阻器触头到适当位置,每次稳定后再读各电表的读数并记录;④先断开电键S1,再断开电键S2,然后拆除实验装置,整理好实验器材,使其复原.上述实验操作过程中有一步不妥,请指出,并改正确.I（A）0.200.280.360.440.520.60U（V）3.002.602.201.801.401.00U/I(Ω)UI(W)20.60P/WR/Ω02468101214160.550.650.700.850.800.75
