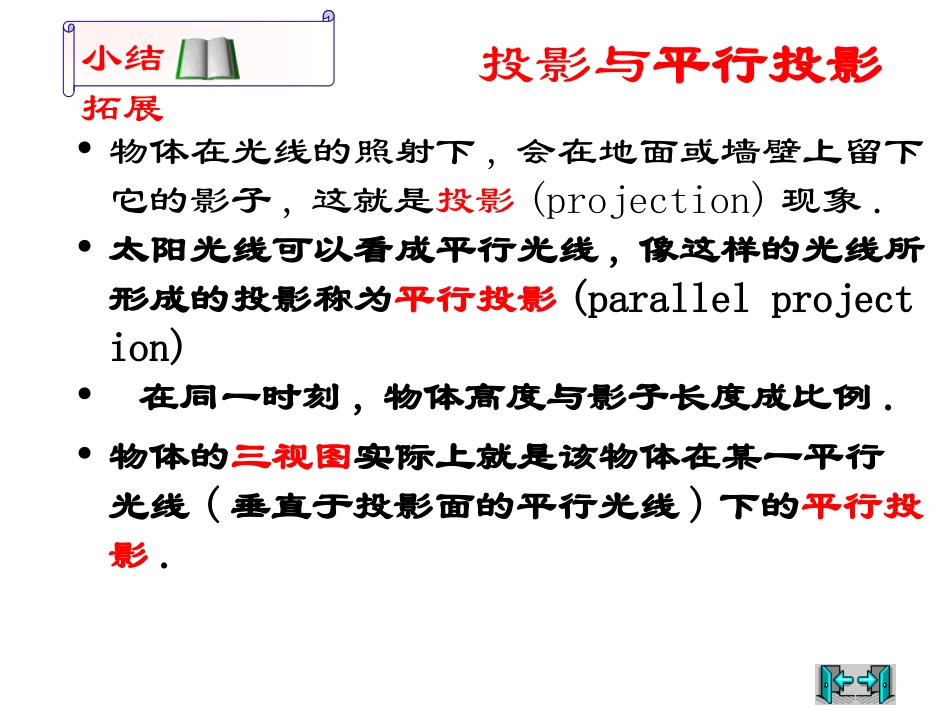

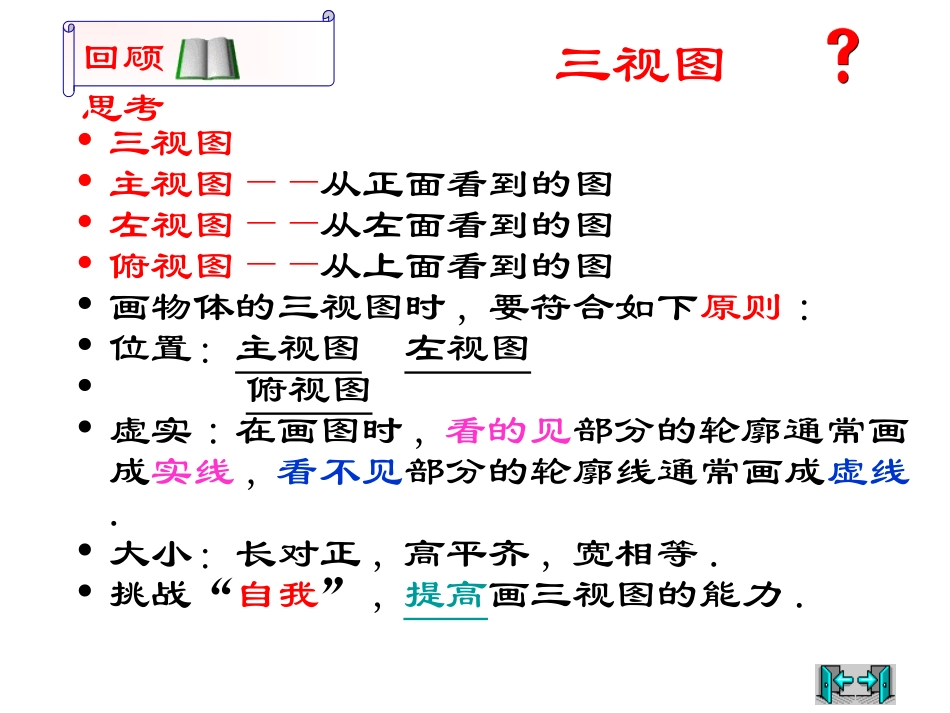

第四章视图与投影3.灯光与影子梁俊三视图•三视图•主视图——从正面看到的图•左视图——从左面看到的图•俯视图——从上面看到的图•画物体的三视图时,要符合如下原则:•位置：主视图左视图•俯视图•虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.•大小：长对正,高平齐,宽相等.•挑战“自我”,提高画三视图的能力.回顾思考投影与平行投影•物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是投影(projection)现象.•太阳光线可以看成平行光线,像这样的光线所形成的投影称为平行投影(parallelprojection)•在同一时刻,物体高度与影子长度成比例.•物体的三视图实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的平行投影.小结拓展皮影,手影在灯光的照射下,做不同的手势可以形成各种各样的手影.我思我进步11上面皮影和手影都是在灯光照射下形成的影子.皮影是用兽皮或纸板做成的人物剪影来表演故事的戏曲.用灯光照射在银幕上,艺人在幕后一边操纵剪影,一边演唱,并配以音乐.皮影手影关于皮影的传统雕刻技法和过程，艺人们归纳为顺口溜说：“先刻头帽后刻脸，再刻眉眼鼻子尖，服装发须一身全，最后整装把身安，刻成以后再上色，整个制作就算完”。皮影，不仅具有使用价值和欣赏价值，而且还具有很高的艺术价值和收藏价值。皮影欣赏“大闹天宫”一折，美猴王被天王们的法宝压顶，哪吒袭后，杨戬攻前，哮天犬伺机噬咬，而猴王仍旧斗争不屈。造型美观画面变化丰富，全景热烈生动，颇有气势。手影图片欣赏中心投影取若干长短不等的小木棒,三角形和矩形纸片,用手电筒(或台灯)等去照射,观察它们在灯光下的影子.(1)固定手电筒(或台灯),改变小木棒或纸片摆放的位置和方向,它们的影子分别发生了什么变化?(2)固定小木棒或纸片,改变手电筒(或台灯)的摆放位置和方向它们的影子分别发生了什么变化?做一做如图，在一间黑屋子里用一盏白炽灯照一个球。（１）球在地上的阴影是什么形状？一个圆阴影会变小（２）当把白炽灯向远移时，阴影的大小会怎样变化？探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影（centralprojection）.（3）如图（三），当小猫行至B处时,小猫和它在路灯A下的影子如图所示，你认为路灯的位置在哪个方向上，你是怎样判断的？ABBABB图（一）图（二）图（三）（1）如图（一），当小猫行至B处时，用线段表示出它在路灯A下的影子。（2）如图（二），当小猫行至B处时，根据它在路灯A下的影子，判断其身高并用线段表示。CC例题（各抒己见）你能确定图中路灯灯泡所在的位置？解析如图，过一根木杆的顶端及其影子的顶端作一条直线，再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O。点O就是灯泡所在的位置。物体上的点以及它们影子上的对应点的连线都过光源.(1)下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?它们不是平行光线它们是发散光线它们是灯光的光线！BA2）图4-17的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子（用线段表示），并与同伴交流这样做的理由。由画图知，两条光线是平行光线，因此是太阳光下形成的。请画出图中双胞胎姐妹在路灯下的影子．小结：发光点、物体上的点及其影子上的对应点在一条直线上．•确定图(1)中路灯灯泡的位置,并画出此时小赵在路灯下的影子;灯泡小赵的影子1.一天晚饭后，姐姐小丽带着弟弟小刚出去散步，经过一盏路灯时，小刚突然高兴地对姐姐说：“我踩到你的‘脑袋’了”。你能确定小刚此时所站的位置吗？EDAFCB2.如果此时小刚的影子与姐姐小丽的影子一样长，你能在图中画出表示小刚身高的线段吗？某公司的外墙壁贴的是反光玻璃，晚上两根木棒的影子如图（短木棒的影子是玻璃反光形成的），请确定图中路灯灯泡所在的位置.与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子,树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？P随堂练习1:如图(1)，中间是一盏路灯，周围有一圈栏杆，图(2)是其两...
