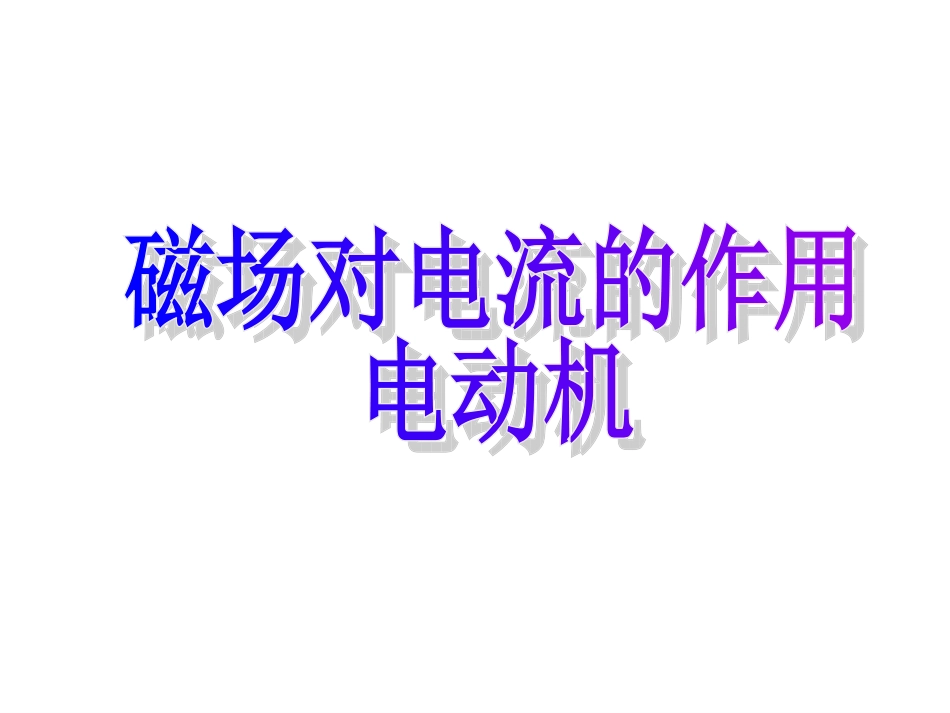

磁场对电流的作用VIP专享VIP免费

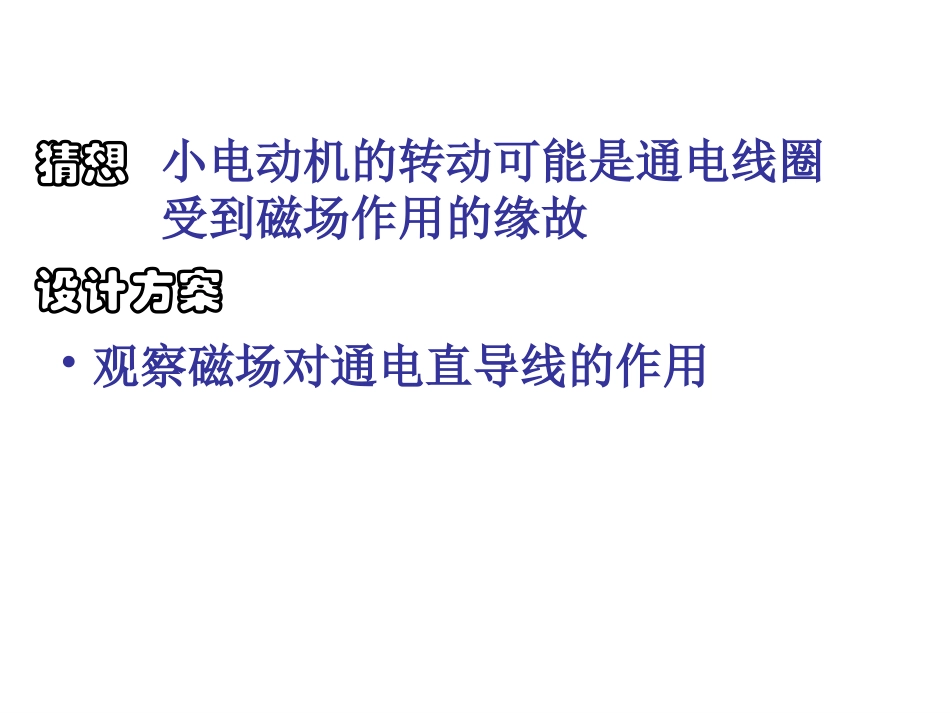

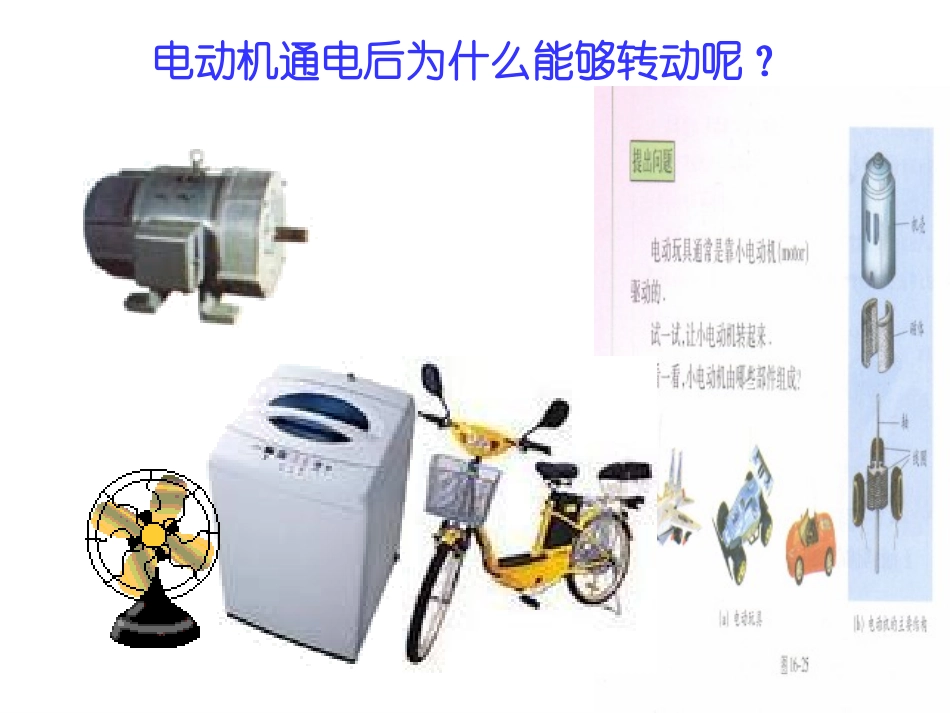

电动机通电后为什么能够转动呢？猜想设计方案小电动机的转动可能是通电线圈受到磁场作用的缘故•观察磁场对通电直导线的作用磁场对通电直导线的作用保持磁场方向不变，交换电池两极以改变直导线中电流方向，直导线运动方向会_______。保持直导线中电流方向不变，交换磁极以改变磁场方向，直导线运动方向会______。改变改变观察现象结论通电导体在磁场里受到力的作用,受力的方向，跟电流方向和磁场方向有关。磁场对通电直导线的作用当只改变电流方向或是指改变磁场方向时，通电导体的受到的力方向发生改变．磁场对通电线圈的作用线圈为什么会停下来呢？观察现象通电线圈在磁场中______转动通电线圈在磁场中____________不能持续转动问题通电线圈在磁场中为什么会转动?磁场对通电线圈的作用因为当线圈转到平衡位置时受到了平衡力的作用。通电导体和通电线圈在磁场力作用下运动时，电能转化为机械能阅读P45信息快递：平衡位置通电线圈平面与磁感线相垂直的位置图甲图乙我们是否有方法使线圈到了平衡位置不停下来,而能继续不断地在磁场中按原来方向转动下去呢?平衡位置:线圈平面与磁感线垂直线圈在磁场中受力转动顺时针转动摆动了几下后停止转动•思考:怎样才能使线圈刚转过平衡位置时就及时改变电流方向呢？要使线圈不转回来，应该在线圈刚转过平衡位置时就改变线圈的受力方向，即使线圈刚转过平衡位置就使蓝边受力变为向下，红边受力变为向上。怎样才能使线圈受力方向发生这样的改变呢？如果我们设法使线圈因惯性转过平衡位置后,立即改变电流方向,那么线圈两边ab和cd的受力方向也立即改变,这样就可以使线圈沿原方向转动下去.为达到此目的,直流电动机上安装换向器.换向器的作用：当线圈刚转过平衡位置时，换向器能自动改变线圈中电流的方向，从而改变线圈受力方向，使线圈连续转动。电动机2)能的转化：电能转化为机械能3)主要结构：定子:磁极转子:线圈1)原理：通电线圈在磁场中受力转动直流电动机换向器:两个铜制半圆环电刷:两个,又叫碳刷5)工作过程平衡位置4)换向器作用：当线圈转过平衡位置时，能自动改变线圈中的电流方向。ABCD实际电动机结构连续转动小结通电导体在磁场中通电直导线通电线圈受力受力转动换向器电流方向磁场方向电动机应用原理构造能量转化电能转化为机械能•1.通电导体在磁场中受力而运动是消耗了______能，得到了______能。2.电动机就是利用通电线圈在磁场中能够转动的原理制成的。它在工作时把_______能转化成________能。练习•阅读P47生活·物理·社会-磁悬浮列车美国勇气号火星探测器在火星上运行模拟图中国首个人形机器人建筑工地上的塔吊起重机三、探究电动机的转向和转速;探究电动机不转的可能原因。安装直流电动机模型一、认识部件名称二、讨论安装步骤改变改变变慢变快慢快电动机的转速和转向可能与什么有关？转速：1、电流大小2、磁场强弱3、线圈匝数转向：1、电流方向2、磁场方向有同学的电动机连接好后却不转，可能是什么原因？1、电路故障（断路或电流太弱）2、磁场故障（无磁场或磁场太弱）3、特殊位置（线圈恰好处于平衡位置）4、机械故障（电刷卡的太死等）
