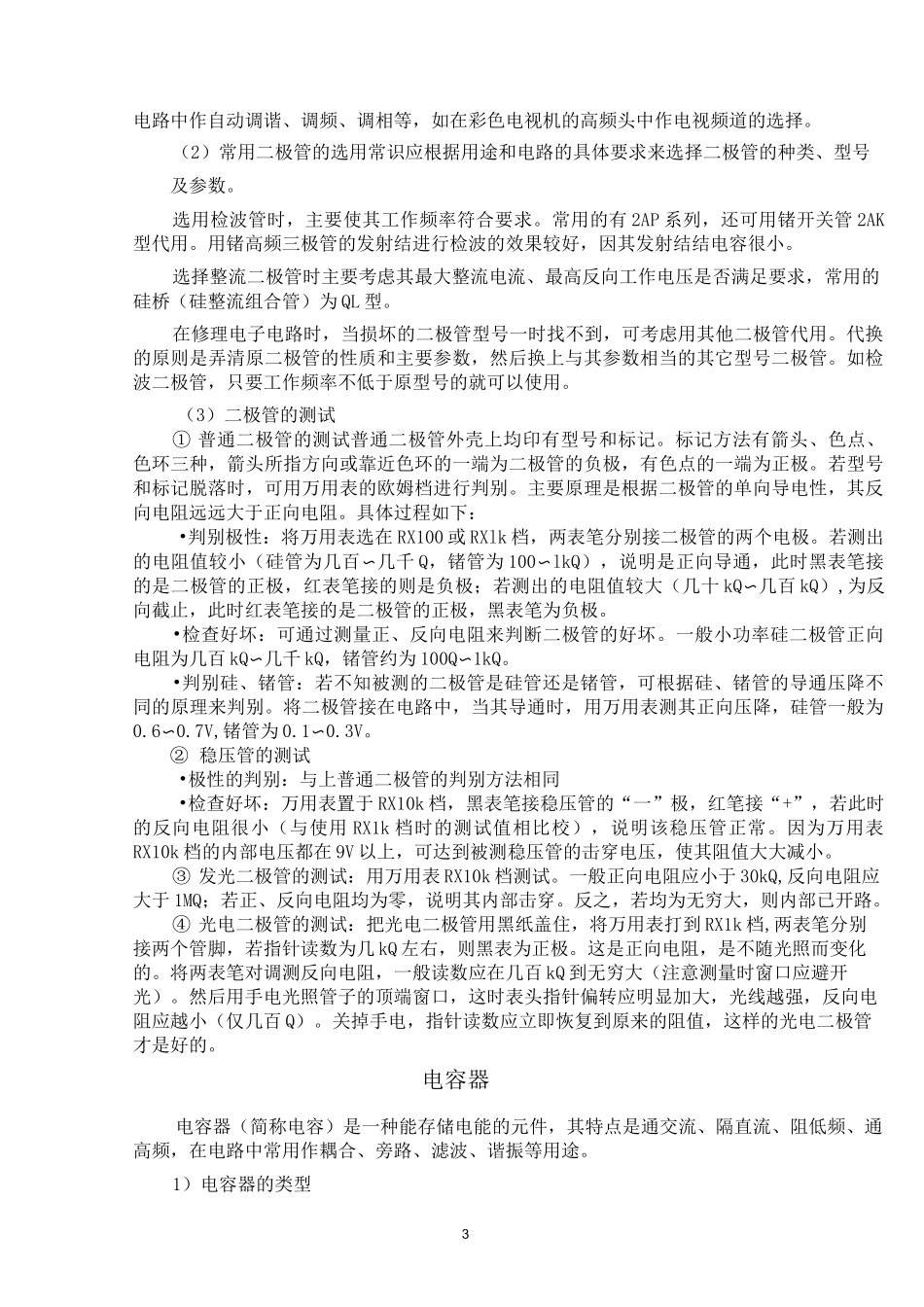

1半导体分立器件半导体器件是近50年来发展起来的新型电子器件，具有体积小、重量轻、耗电省、寿命长、工作可靠等一系列优点，应用十分广泛。1）国产半导体器件型号命名法国产半导体器件型号由五部分组成，如表1-13所示。半导体特殊器件、场效应器件、复合管、PIN型管、激光管等的型号由第三、四、五部分组成。表1-13中国半导体器件型号命名法第一部分第二部分第三部分第四部分第五部分用数字表示器件的电极数目用字母表示器件的材料和类性用字母表示器件的用途用数字表示序号用字母表示规格符号意义符号意义符号意义意义意义2二极管ABCN型，锗材料P型，锗材料N型，硅材料PVW小信号管混频检波器稳压管反映了极限参数、直流参数和交流参数等的差承受反向击穿电压的程度。如规格号为3三极管DABCP型，硅材料PNP型，锗NPN型，锗PNP型，硅CZSGS变容器整流管隧道管光电子显示器别A、B、C、D…。其中A承受的反响击穿电压最低，DNPN型，硅K开关管E化合材料X低频小功率管G高频小功率管D低频大功率管A高频大功率管T半导体闸流管Y体校应器件B雪崩管J阶跃恢复管CS场效应器件BTFHPINGJ半导体特殊器件复合管PIN管激光管2示例1：“2AP10”型为P型锗材料的小信号普通二极管，序号为10。示例2：“3AX31A”型为PNP型锗材料的低频小功率三极管，序号31,规格号为A。示例3：“CS2B”型为场效应管，序号为2,规格号为B。2）半导体二极管二极管按材料可分为硅二极管和锗二极管两种；按结构可分为点接触型和面接触型；按用途可分为整流管、稳压管、检波管、开关管和光电管等。常见二极管外形和电路符号可参见《基础篇》。（1）常用二极管的类型有：①整流二极管主要用于整流电路，即把交流电变换成脉动的直流电。整流二极管为面接触型，其结电容较大，因此工作频率范围较窄（3kHz以内）。常用的型号有2CZ型、2DZ型等，还有用于高压和高频整流电路的高压整流堆，如2CGL型、DH26型2CL51型等。②检波二极管其主要作用是把高频信号中的低频信号检出，为点接触型，其结电容小，一般为锗管。检波二极管常采用玻璃外壳封装，主要型号有2AP型和1N4148（国外型号）等。③稳压二极管稳压二极管也叫稳压管，它是用特殊工艺制造的面结型硅半导体二极管，其特点是工作于反向击穿区，实现稳压；其被反向击穿后，当外加电压减小或消失，PN结能自动恢复而不至于损坏。稳压管主要用于电路的稳压环节和直流电源电路中，常用的有2CW型和2DW型。④光电二极管光电管又称光敏管。和稳压管一样，其PN结也工作在反偏状态。其特点是：无光照射时其反向电流很小，反向电阻很大；当有光照射时，其反向电阻减小，反向电流增大。光电管常用在光电转换控制器或光的测量传感器中，其PN结面积较大，是专门为接收入射光而设计的。光电管在无光照射时的反向电流叫做暗电流，有光照射时的电流叫做光电流（或亮电流）。其典型产品有2CU、2DU系列。⑤发光二极管发光二极管简写做LED。它通常用砷化镓或磷化镓等材料制成，当有电流通过它时便会发出一定颜色的光。按发光的颜色不同发光二极管可分为红色、黄色、绿色、蓝色、变色和红外发光二极管等。一般情况下，通过LED的电流在10〜30mA之间，正向压降约为1.5〜3V。LED可用直流、交流、脉冲等电源驱动，但必须串接限流电阻R。LED能把电能转换成光能，广泛应用在音响设备、数控装置、微机系统的显示器上。⑥变容二极管变容二极管是利用PN结加反向电压时，PN结此时相当于一个结电容。反偏电压越大，PN结的绝缘层加宽，其结电容越小。如2CB14型变容二极管，当反向电压在3〜25V区间变化时，其结电容在20〜30pF之间变化。它主要用在高频3电路中作自动调谐、调频、调相等，如在彩色电视机的高频头中作电视频道的选择。（2）常用二极管的选用常识应根据用途和电路的具体要求来选择二极管的种类、型号及参数。选用检波管时，主要使其工作频率符合要求。常用的有2AP系列，还可用锗开关管2AK型代用。用锗高频三极管的发射结进行检波的效果较好，因其发射结结电容很小。选择整流二极管时主要考虑其最大整流电流、最高反向工作电压是否满足要求，常用的硅桥（硅整流组合管）为QL型。在修理电子电路时，当损坏的二...
