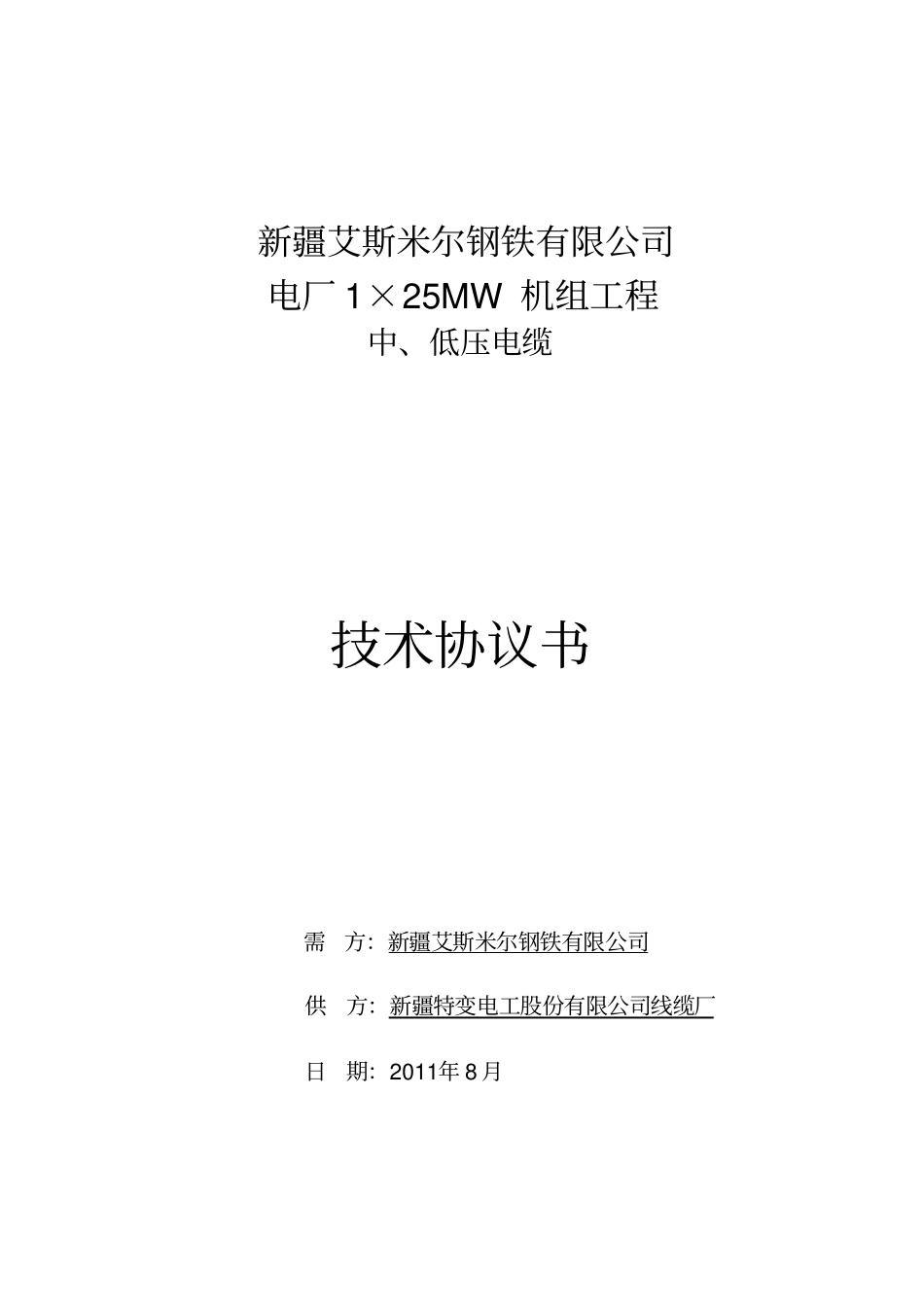

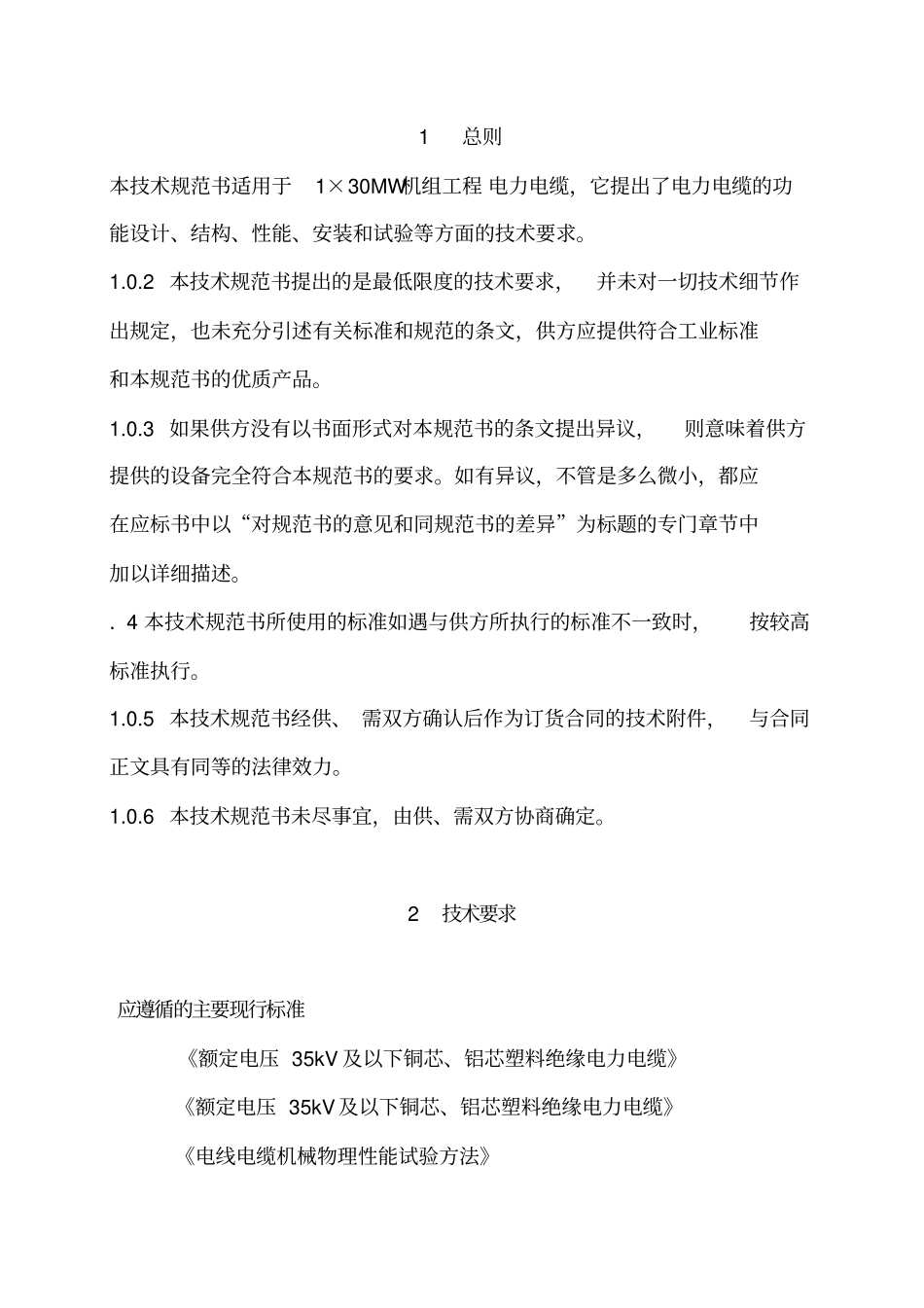

新疆艾斯米尔钢铁有限公司电厂1×25MW机组工程中、低压电缆技术协议书需方：新疆艾斯米尔钢铁有限公司供方：新疆特变电工股份有限公司线缆厂日期：2011年8月目录1．总则2．技术要求3．材料规范4．供货范围5．技术服务6．供方工作7．工作安排8．质量保证和试验9.包装、运输和储存10.其它1总则本技术规范书适用于1×30MW机组工程电力电缆，它提出了电力电缆的功能设计、结构、性能、安装和试验等方面的技术要求。1.0.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本规范书的优质产品。1.0.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在应标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。．4本技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。1.0.5本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.0.6本技术规范书未尽事宜，由供、需双方协商确定。2技术要求应遵循的主要现行标准《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》《电线电缆机械物理性能试验方法》《电线电缆识别标志方法》GB4005《电线电缆交货盘》ICEA-CS5-82及IEC-502环境条件2.2.1周围空气温度最高温度：℃最低温度：℃最大日温差：25℃日照强度：W/cm2（风速s）2.2.2海拔高度：1500m2.2.3最大风速:m/s2.2.4环境相对湿度（在25℃时）日平均值：95％月平均值：42％2.2.5地震烈度:7度水平加速度:垂直加速度:g水平加速度和垂直加速度同时作用持续三个正弦波(安全系数。2.2.6污秽等级:Ⅲ级2.2.7覆冰厚度:10mm（风速不大于15m/s时）工程条件1×30MW机组工程，本期工程安装额定容量为30MW的汽轮发电机1台，该电力电缆为本工程用电设备提供电源。基本技术要求2.4.1电缆制造厂应持有机械委、电力部生产许可证书、并按本技术要求，同时应满足上述条件及其它国家行业标准要求方可投标。2.4.2安装位置：户内、户外。2.4.3敷设方式：电缆沟、电缆隧道、架空桥架、电缆夹层、穿管、直埋。2.4.4敷设环境：电缆沟内可能有积水，此时电缆将长期浸泡于水中；电缆垂直敷设时高差不大于15米；施放电缆需机械牵引。2.4.5使用技术条件a)电缆导体长期工作温度：+90℃短路温度应不超过+250℃(持续时间5秒)b)额定频率：50Hzc)接地方式：10kV系统中性点不接地，发生单相接地时,持续运行时间不小于2小时。380/220kV系统中性点直接接地。d)弯曲半径：不小于电缆外径的15倍。e)使用年限：30年f)10kV电缆电压等级按152.4.6工艺要求a)绝缘线芯数应采用颜色标志。b)护套应紧挤包在绞合的绝缘线芯及铠装层上，且应容易剥离而不损伤绝缘或护套，护套表面应光滑。c)电缆的绝缘标称厚度、护套标称厚度、平均外径上下限、阻燃性以及特种硅橡胶180℃的最小绝缘电阻等均应符合国标要求。3材料规范本工程订购材料规范和数量见表。表低压电力电缆：序号型号规格数量（米）备注11KV3×95+E5060021KV4×1020031KV4×450041KV3×50+E2550051KV3×25+E16160061KV2×420071KV2×1020081KV2×25140091KV2×95200101KV1×120100多股软电缆111KV3×240+E120900121KV4×1000131KV3×300+E150300141KV3×120+E70400151KV3×35+E16400161KV3×70+E35200171KV4×25500181KV3×185+E951650191KV3×150+E70500高压电力电缆：序号型号规格数量（米）备注1NH-YJG-10KV1×4009502NH-YJG-10KV3×2405003NH-YJG-10KV3×708004NH-YJG22-10KV3×70400要求每种电缆单独报价即：单价/米每种电缆的总价在电缆实际安装中出现不够的情况下，可以按合同价购买；电力电缆以电力比较鲜艳的黄、绿、红、黑做标识以区分。提供电缆使用铜材质检单，绝缘材料质检单。4供货范围4．1电缆本体4．2运输电缆所必需的附件5技术服务5．l项目管理合同签定后，供方应指定负责本工程的项目经理，负责协调供方在工程全过程的各项工作，如工程进度、制造确认、包装运输、现...
