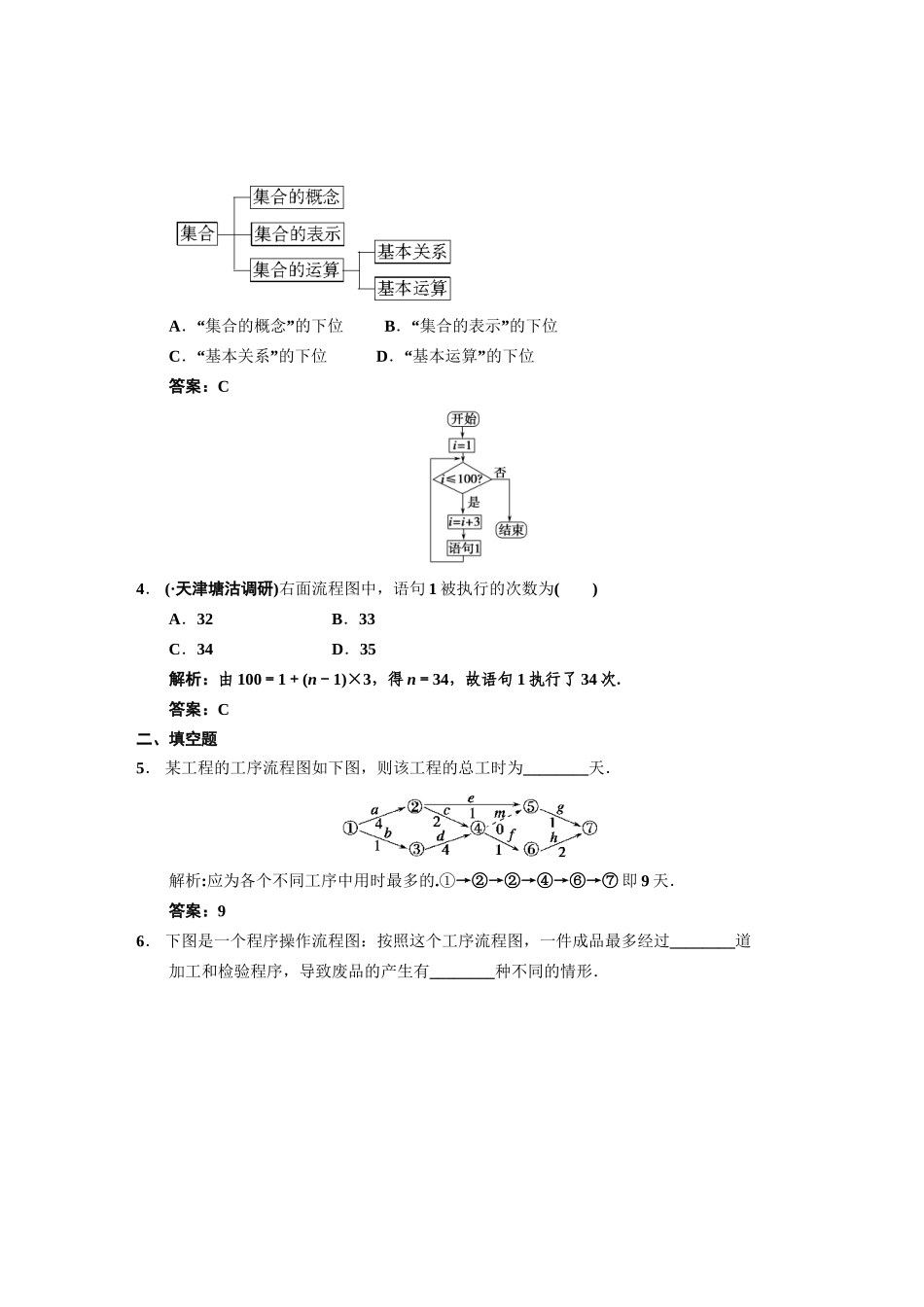

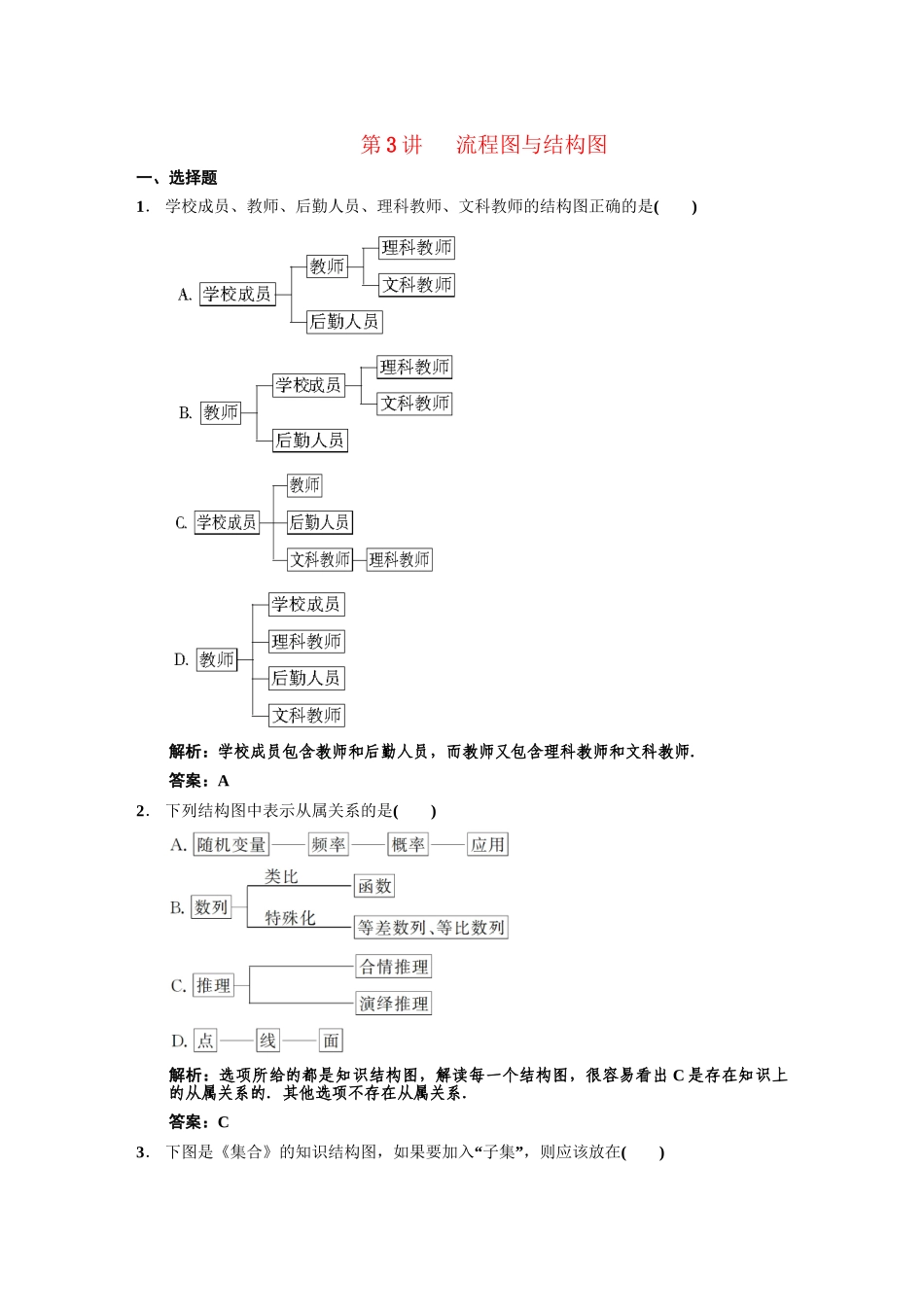

第3讲流程图与结构图一、选择题1．学校成员、教师、后勤人员、理科教师、文科教师的结构图正确的是()解析：学校成员包含教师和后勤人员，而教师又包含理科教师和文科教师．答案：A2．下列结构图中表示从属关系的是()解析：选项所给的都是知识结构图，解读每一个结构图，很容易看出C是存在知识上的从属关系的．其他选项不存在从属关系．答案：C3．下图是《集合》的知识结构图，如果要加入“子集”，则应该放在()A．“集合的概念”的下位B．“集合的表示”的下位C．“基本关系”的下位D．“基本运算”的下位答案：C4．(·天津塘沽调研)右面流程图中，语句1被执行的次数为()A．32B．33C．34D．35解析：由100＝1＋(n－1)×3，得n＝34，故语句1执行了34次．答案：C二、填空题5．某工程的工序流程图如下图，则该工程的总工时为________天．解析:应为各个不同工序中用时最多的.①→②→②→④→⑥→⑦即9天．答案：96．下图是一个程序操作流程图：按照这个工序流程图，一件成品最多经过________道加工和检验程序，导致废品的产生有________种不同的情形．解析：(1)最多经过“粗加工”“检验”“返修加工”“返修检验”“精加工”“最后检验”六道加工和检验程序．(2)三种不同情形：①返修检验不合格．②检验――→精加工―→最后检验不合格．③返修检验――→精加工―→最后检验不合格．答案：637．(·浙江绍兴调研)如右图所示是一个算法的程序框图，该算法所输出的结果是________．解析：第一步执行后：i＝2，m＝1，n＝；第二步：i＝3，m＝2，n＝＋；第三步：i＝4，m＝3，n＝＋＝.退出循环，输出结果为.答案：三、解答题8．某一完全寄宿学校，设有幼儿部、小学部、初中部、高中部，幼儿部下设托儿所、学前班，小学部下设一、二、三、四、五、六六个年级，初中部下设初一、初二、初三三个年级，高中部下设文科和理科两部，文理两部都分别下设高一、高二、高三三个年级．试画出该学校设置的组织结构图．解：结构图如下：9．请设计流程图，描述判断函数f(x)是否为奇函数的过程．解：判断函数f(x)是否为奇函数的流程图如下：10．已知数列{an}的递推公式an＝＋an－1，且a1＝1，请画出求其前5项的程序框图．解：程序框图如下：1．(★★★★)如右图所示的程序框图中，若a＝9，则输出的结果是()A．79B．－79C．0D．3解析：程序框图提供的算法是求分段函数y＝∵x＝9＞0，则y＝＝3.答案：D2．(·创新题)如右图是计算1＋＋＋…＋的程序框图，判断框中应填的内容是________，处理框中应填的内容是________．解析：用i来表示计数变量，故判断框内为i＞99，处理框内为i＝i＋2.答案：i＞99？i＝i＋2
