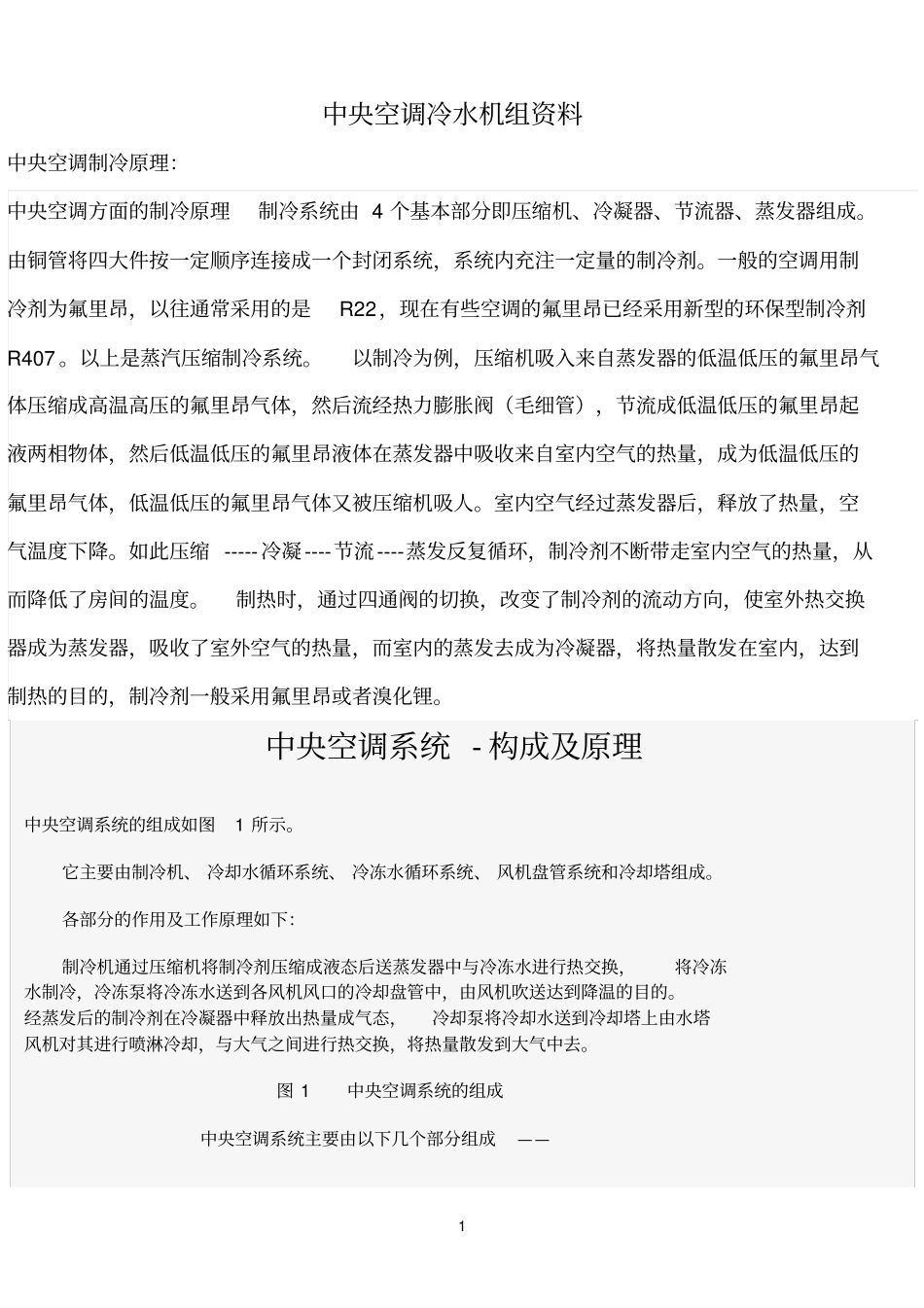

1中央空调冷水机组资料中央空调制冷原理：中央空调方面的制冷原理制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。由铜管将四大件按一定顺序连接成一个封闭系统，系统内充注一定量的制冷剂。一般的空调用制冷剂为氟里昂，以往通常采用的是R22，现在有些空调的氟里昂已经采用新型的环保型制冷剂R407。以上是蒸汽压缩制冷系统。以制冷为例，压缩机吸入来自蒸发器的低温低压的氟里昂气体压缩成高温高压的氟里昂气体，然后流经热力膨胀阀（毛细管），节流成低温低压的氟里昂起液两相物体，然后低温低压的氟里昂液体在蒸发器中吸收来自室内空气的热量，成为低温低压的氟里昂气体，低温低压的氟里昂气体又被压缩机吸人。室内空气经过蒸发器后，释放了热量，空气温度下降。如此压缩-----冷凝----节流----蒸发反复循环，制冷剂不断带走室内空气的热量，从而降低了房间的温度。制热时，通过四通阀的切换，改变了制冷剂的流动方向，使室外热交换器成为蒸发器，吸收了室外空气的热量，而室内的蒸发去成为冷凝器，将热量散发在室内，达到制热的目的，制冷剂一般采用氟里昂或者溴化锂。中央空调系统-构成及原理中央空调系统的组成如图1所示。它主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。图1中央空调系统的组成中央空调系统主要由以下几个部分组成——21.冷水机组这是中央空调的“制冷源”，“心藏”，通往各个房间循环水由冷水机组进行“内部交换”，降温为“冷却水”。2.冷却水塔用于为冷水机组提供冷却水。3．外部热交换系统由两个循环水系统组成——（1）冷冻水循环系统由冷冻泵及冷冻水管道组成。从冷水机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在个房间内进行热交换，带走房间内热量，是房间内的温度下降。（2）冷却水循环系统由冷却泵及冷却水管道及冷却塔组成。冷水机组进行热交换，是水温冷却的同时，必将释放大量的热量。该热量被冷却水吸收，是冷却水温度升高。冷却泵将升了温冷却水压入冷却塔，使之在冷却塔中与大气进行热交换，然后再降了温的冷却水，送回到冷水机组。如此不断循环，带走冷水机组释放的热量。4．冷却风机有两种情况：室内风机。安装于所需要降温的房间内，用于将由冷冻水冷却了的空气吹入房间，加速房间内的热交换。冷却塔风机。用于降低冷却塔的水温，加速将“回水”带回的热量散发到大气中去。二、中央空调系统的拖动1．冷水机组拖动系统2．冷冻泵拖动系统。由若干台水泵组成。3．冷却泵拖动系统。由若干台水泵组成。4．风机（包括室内风机和冷却塔风机）拖动系统3风机盘管清洗施工方案一、风机盘管清洗意义:风机盘管使用一段时间后,翅片与叶轮上会积有尘土与病菌,当尘土达到一定厚度时,翅片散热效果将会受到影响,从而导致房间温度达不到要求,另外长期不清洗的风机盘管会滋生多种病菌,这些病菌会引起人体呼吸道上的疾病,所以建议风机盘管应定期清洗。二、风机盘管清洗程序:进入清洗现场后，有专人做现场保护工作，地面应有铺垫。有地毯的房间，底层用防水彩条布铺垫，在其上面再铺防护布，清洗完工后应恢复客房地面、吊顶及设施的整洁。将风机盘管电机架卸下，轻放在指定地点。要求对现有环境不能造成二次污染，用手持喷枪将洗涤药剂均匀喷洒翅片上，10分钟左右，再用翅片清洗液冲洗翅片。清洗翅片不得有倒伏，应达到干净通透。电机和叶轮清洗时要注意保护，电机首先用气枪把表面浮尘清除，同时用吸尘器收集清除出来的灰尘，然后用湿布把电机擦拭干净。电机严禁用水直接清洗，检查电机轴承（或轴套）转动是否灵活，若转动不灵活，应考虑给予更换。电机清洗之后的风机盘管运行时不能有异常声响。接线正确，三速递送回风运转正常。清洗叶轮时，把叶轮放置于盛有清洗剂溶...
