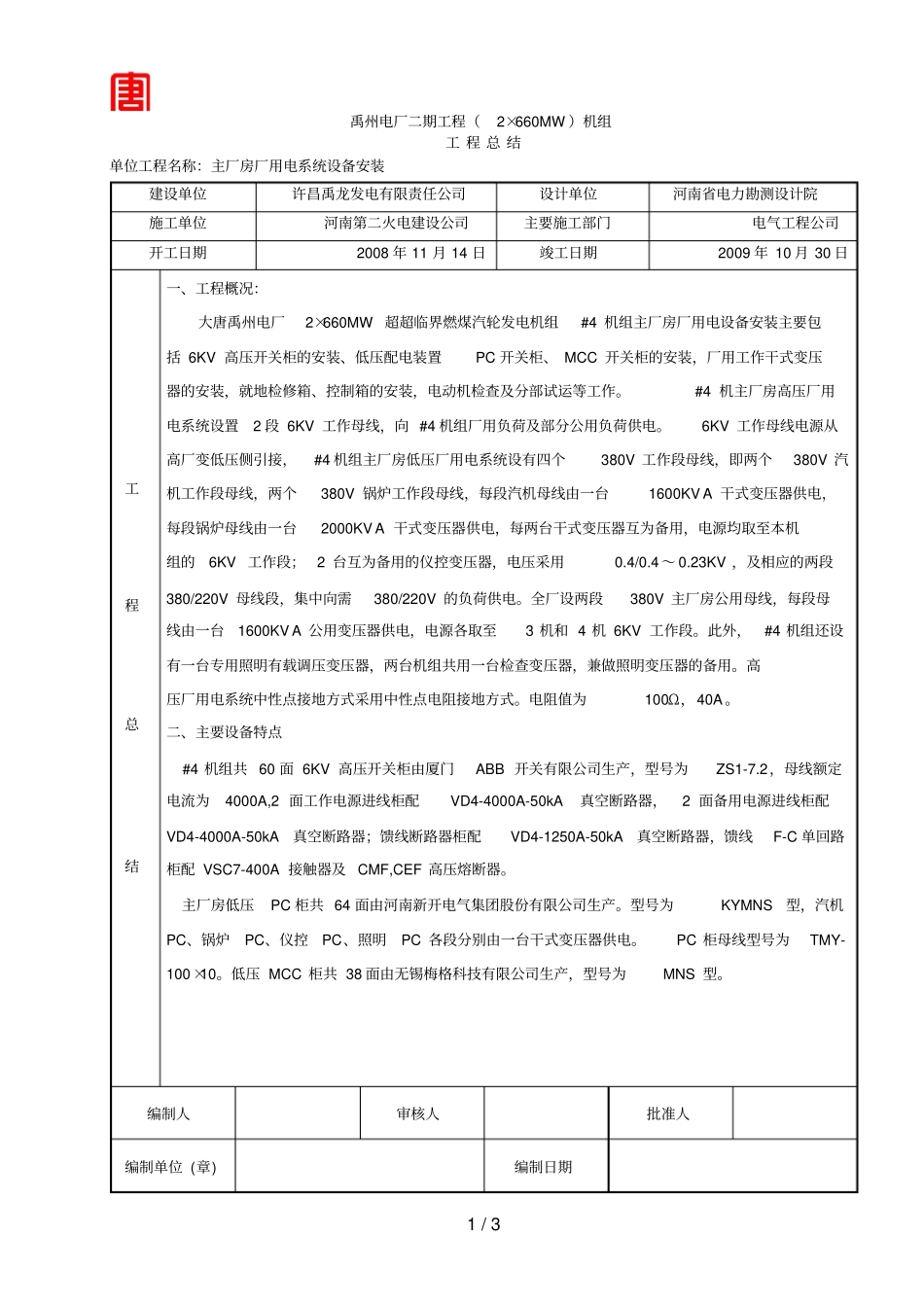

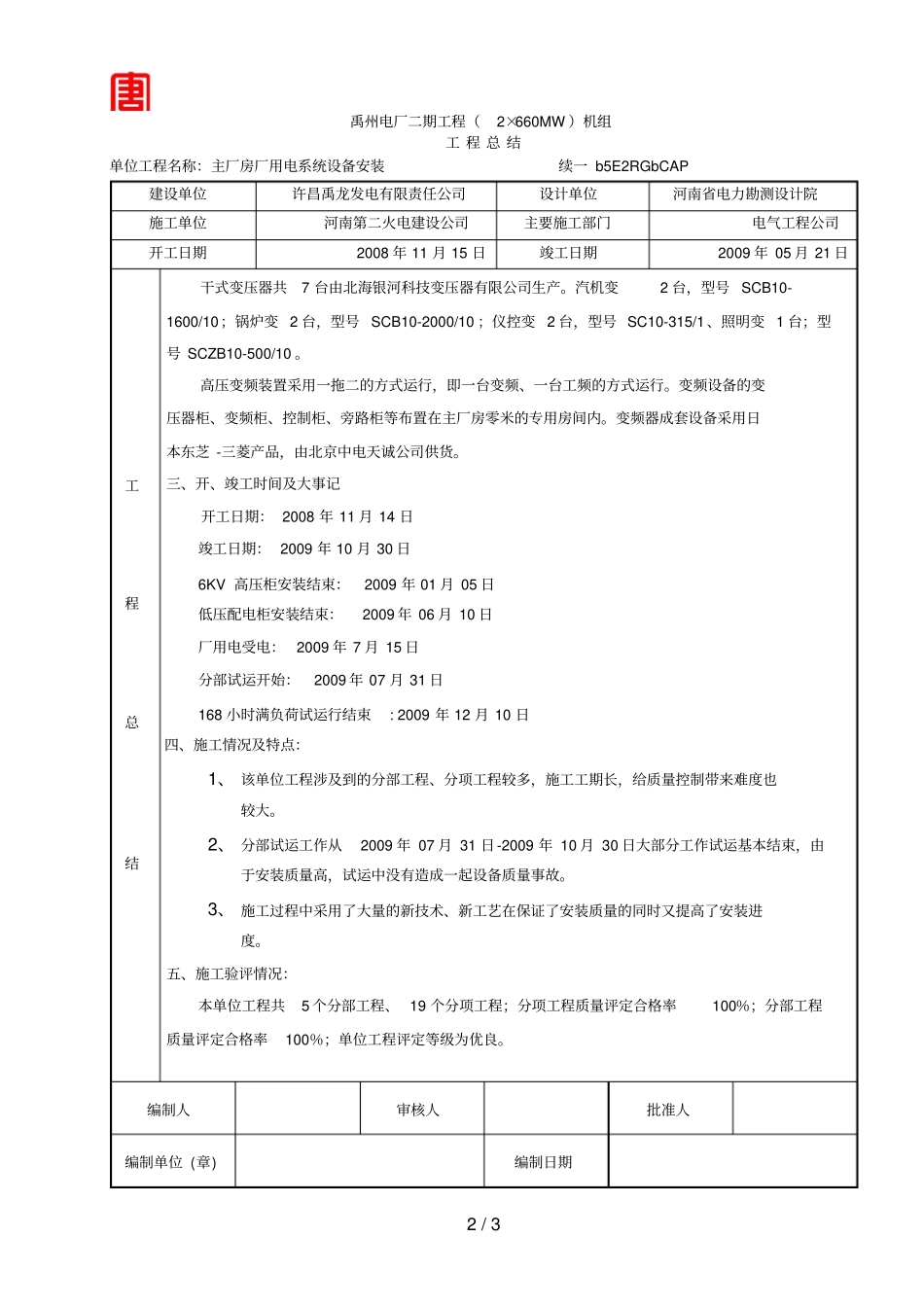

1/3禹州电厂二期工程（2×660MW）机组工程总结单位工程名称：主厂房厂用电系统设备安装建设单位许昌禹龙发电有限责任公司设计单位河南省电力勘测设计院施工单位河南第二火电建设公司主要施工部门电气工程公司开工日期2008年11月14日竣工日期2009年10月30日工程总结一、工程概况：大唐禹州电厂2×660MW超超临界燃煤汽轮发电机组#4机组主厂房厂用电设备安装主要包括6KV高压开关柜的安装、低压配电装置PC开关柜、MCC开关柜的安装，厂用工作干式变压器的安装，就地检修箱、控制箱的安装，电动机检查及分部试运等工作。#4机主厂房高压厂用电系统设置2段6KV工作母线，向#4机组厂用负荷及部分公用负荷供电。6KV工作母线电源从高厂变低压侧引接，#4机组主厂房低压厂用电系统设有四个380V工作段母线，即两个380V汽机工作段母线，两个380V锅炉工作段母线，每段汽机母线由一台1600KVA干式变压器供电，每段锅炉母线由一台2000KVA干式变压器供电，每两台干式变压器互为备用，电源均取至本机组的6KV工作段；2台互为备用的仪控变压器，电压采用0.4/0.4～0.23KV，及相应的两段380/220V母线段，集中向需380/220V的负荷供电。全厂设两段380V主厂房公用母线，每段母线由一台1600KVA公用变压器供电，电源各取至3机和4机6KV工作段。此外，#4机组还设有一台专用照明有载调压变压器，两台机组共用一台检查变压器，兼做照明变压器的备用。高压厂用电系统中性点接地方式采用中性点电阻接地方式。电阻值为100Ω，40A。二、主要设备特点#4机组共60面6KV高压开关柜由厦门ABB开关有限公司生产，型号为ZS1-7.2，母线额定电流为4000A,2面工作电源进线柜配VD4-4000A-50kA真空断路器，2面备用电源进线柜配VD4-4000A-50kA真空断路器；馈线断路器柜配VD4-1250A-50kA真空断路器，馈线F-C单回路柜配VSC7-400A接触器及CMF,CEF高压熔断器。主厂房低压PC柜共64面由河南新开电气集团股份有限公司生产。型号为KYMNS型，汽机PC、锅炉PC、仪控PC、照明PC各段分别由一台干式变压器供电。PC柜母线型号为TMY-100×10。低压MCC柜共38面由无锡梅格科技有限公司生产，型号为MNS型。编制人审核人批准人编制单位(章)编制日期2/3禹州电厂二期工程（2×660MW）机组工程总结单位工程名称：主厂房厂用电系统设备安装续一b5E2RGbCAP建设单位许昌禹龙发电有限责任公司设计单位河南省电力勘测设计院施工单位河南第二火电建设公司主要施工部门电气工程公司开工日期2008年11月15日竣工日期2009年05月21日工程总结干式变压器共7台由北海银河科技变压器有限公司生产。汽机变2台，型号SCB10-1600/10；锅炉变2台，型号SCB10-2000/10；仪控变2台，型号SC10-315/1、照明变1台；型号SCZB10-500/10。高压变频装置采用一拖二的方式运行，即一台变频、一台工频的方式运行。变频设备的变压器柜、变频柜、控制柜、旁路柜等布置在主厂房零米的专用房间内。变频器成套设备采用日本东芝-三菱产品，由北京中电天诚公司供货。三、开、竣工时间及大事记开工日期：2008年11月14日竣工日期：2009年10月30日6KV高压柜安装结束：2009年01月05日低压配电柜安装结束：2009年06月10日厂用电受电：2009年7月15日分部试运开始：2009年07月31日168小时满负荷试运行结束:2009年12月10日四、施工情况及特点：1、该单位工程涉及到的分部工程、分项工程较多，施工工期长，给质量控制带来难度也较大。2、分部试运工作从2009年07月31日-2009年10月30日大部分工作试运基本结束，由于安装质量高，试运中没有造成一起设备质量事故。3、施工过程中采用了大量的新技术、新工艺在保证了安装质量的同时又提高了安装进度。五、施工验评情况：本单位工程共5个分部工程、19个分项工程；分项工程质量评定合格率100％；分部工程质量评定合格率100％；单位工程评定等级为优良。编制人审核人批准人编制单位(章)编制日期3/3
