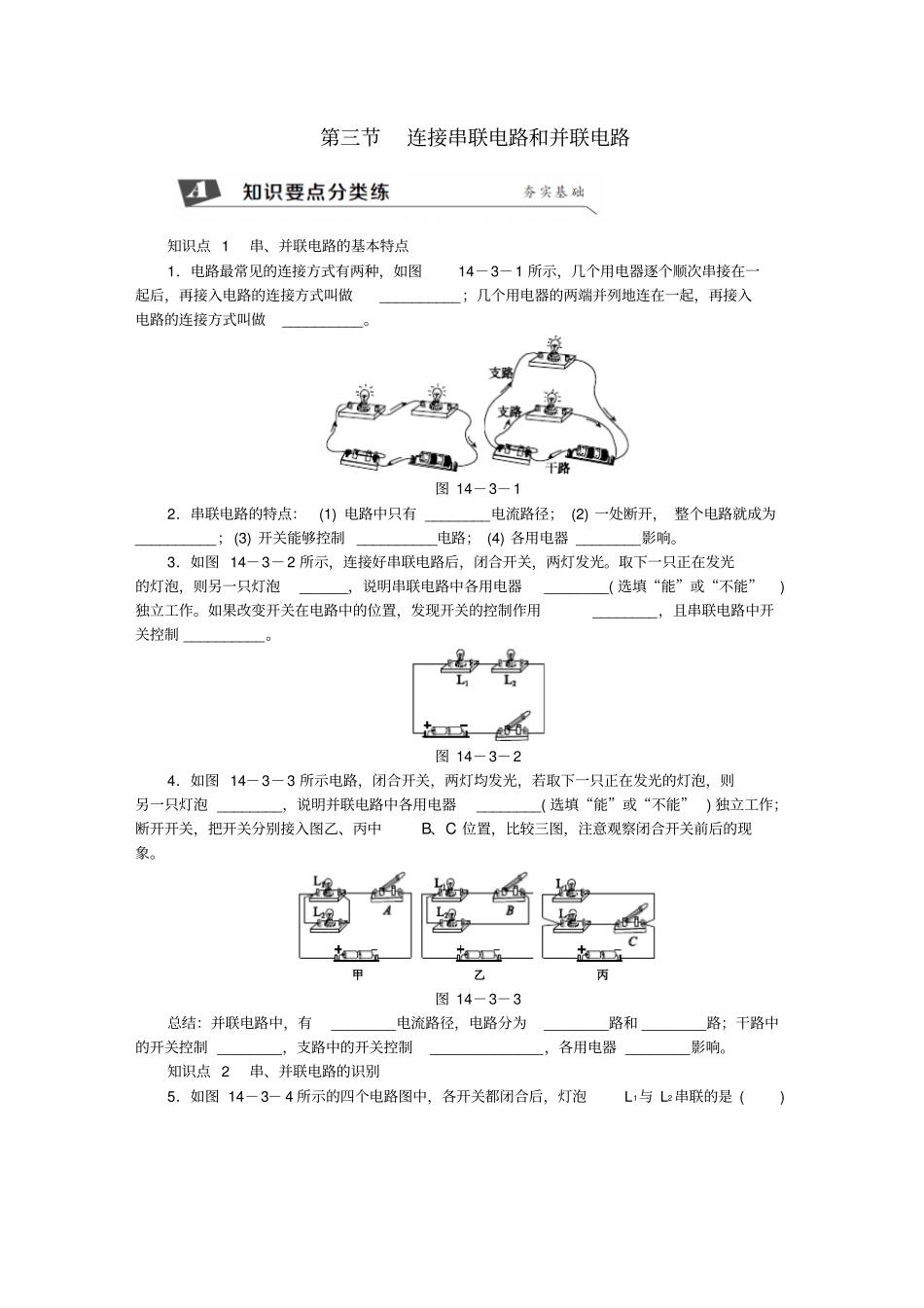

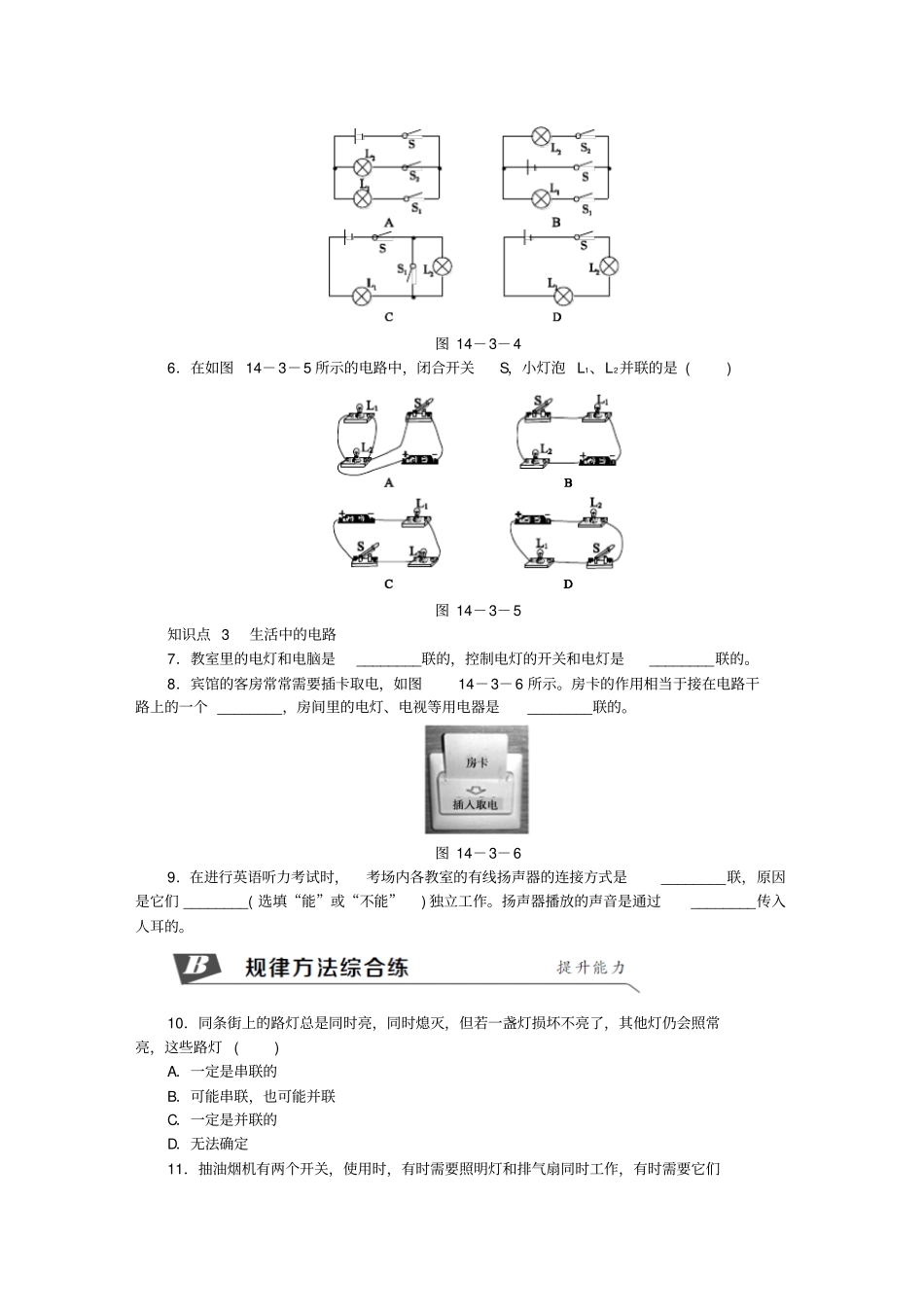

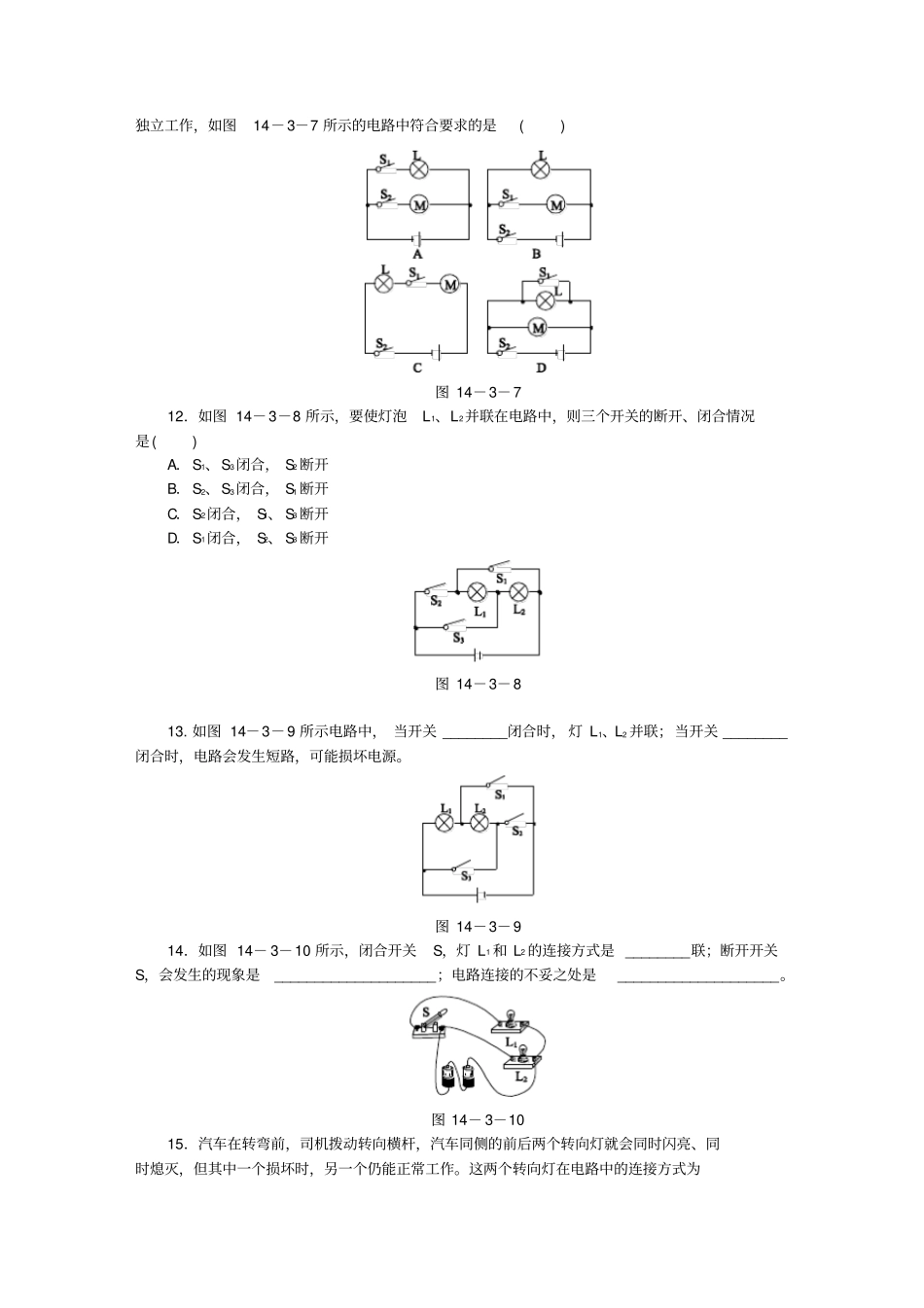

第三节连接串联电路和并联电路知识点1串、并联电路的基本特点1．电路最常见的连接方式有两种，如图14－3－1所示，几个用电器逐个顺次串接在一起后，再接入电路的连接方式叫做__________；几个用电器的两端并列地连在一起，再接入电路的连接方式叫做__________。图14－3－12．串联电路的特点：(1)电路中只有________电流路径；(2)一处断开，整个电路就成为__________；(3)开关能够控制__________电路；(4)各用电器________影响。3．如图14－3－2所示，连接好串联电路后，闭合开关，两灯发光。取下一只正在发光的灯泡，则另一只灯泡______，说明串联电路中各用电器________(选填“能”或“不能”)独立工作。如果改变开关在电路中的位置，发现开关的控制作用________，且串联电路中开关控制__________。图14－3－24．如图14－3－3所示电路，闭合开关，两灯均发光，若取下一只正在发光的灯泡，则另一只灯泡________，说明并联电路中各用电器________(选填“能”或“不能”)独立工作；断开开关，把开关分别接入图乙、丙中B、C位置，比较三图，注意观察闭合开关前后的现象。图14－3－3总结：并联电路中，有________电流路径，电路分为________路和________路；干路中的开关控制________，支路中的开关控制______________，各用电器________影响。知识点2串、并联电路的识别5．如图14－3－4所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是()图14－3－46．在如图14－3－5所示的电路中，闭合开关S，小灯泡L1、L2并联的是()图14－3－5知识点3生活中的电路7．教室里的电灯和电脑是________联的，控制电灯的开关和电灯是________联的。8．宾馆的客房常常需要插卡取电，如图14－3－6所示。房卡的作用相当于接在电路干路上的一个________，房间里的电灯、电视等用电器是________联的。图14－3－69．在进行英语听力考试时，考场内各教室的有线扬声器的连接方式是________联，原因是它们________(选填“能”或“不能”)独立工作。扬声器播放的声音是通过________传入人耳的。10．同条街上的路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了，其他灯仍会照常亮，这些路灯()A．一定是串联的B．可能串联，也可能并联C．一定是并联的D．无法确定11．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图14－3－7所示的电路中符合要求的是()图14－3－712．如图14－3－8所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是()A．S1、S3闭合，S2断开B．S2、S3闭合，S1断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开图14－3－813.如图14－3－9所示电路中，当开关________闭合时，灯L1、L2并联；当开关________闭合时，电路会发生短路，可能损坏电源。图14－3－914．如图14－3－10所示，闭合开关S，灯L1和L2的连接方式是________联；断开开关S，会发生的现象是____________________；电路连接的不妥之处是____________________。图14－3－1015．汽车在转弯前，司机拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为________，转向横杆相当于电路中的________。16．根据电路图连接实物图。图14－3－1117．[2017·绥化]下列电路中，属于并联电路的是()图14－3－1218．[2017·成都]小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是()A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联详解详析1．串联并联2．一条开路整个相互3．不发光不能不变整个电路4．发光能多条干支整个电路所在支路用电器互不5．D6.A7．并串8.开关并9．并能空气10．C11．A[解析]图A中，当两开关同时闭合时，照明灯和排气扇同时工作；只闭合S1，照明灯单独工作；只闭合S2，排气扇单独工作，符合题意。图B中，当两开关同时闭合时，照明灯和排气扇同时工作；只闭合S2，照明灯单独工作，但不能让排气扇单独工作，不符合题意。图C中，两个开关同时闭合...
