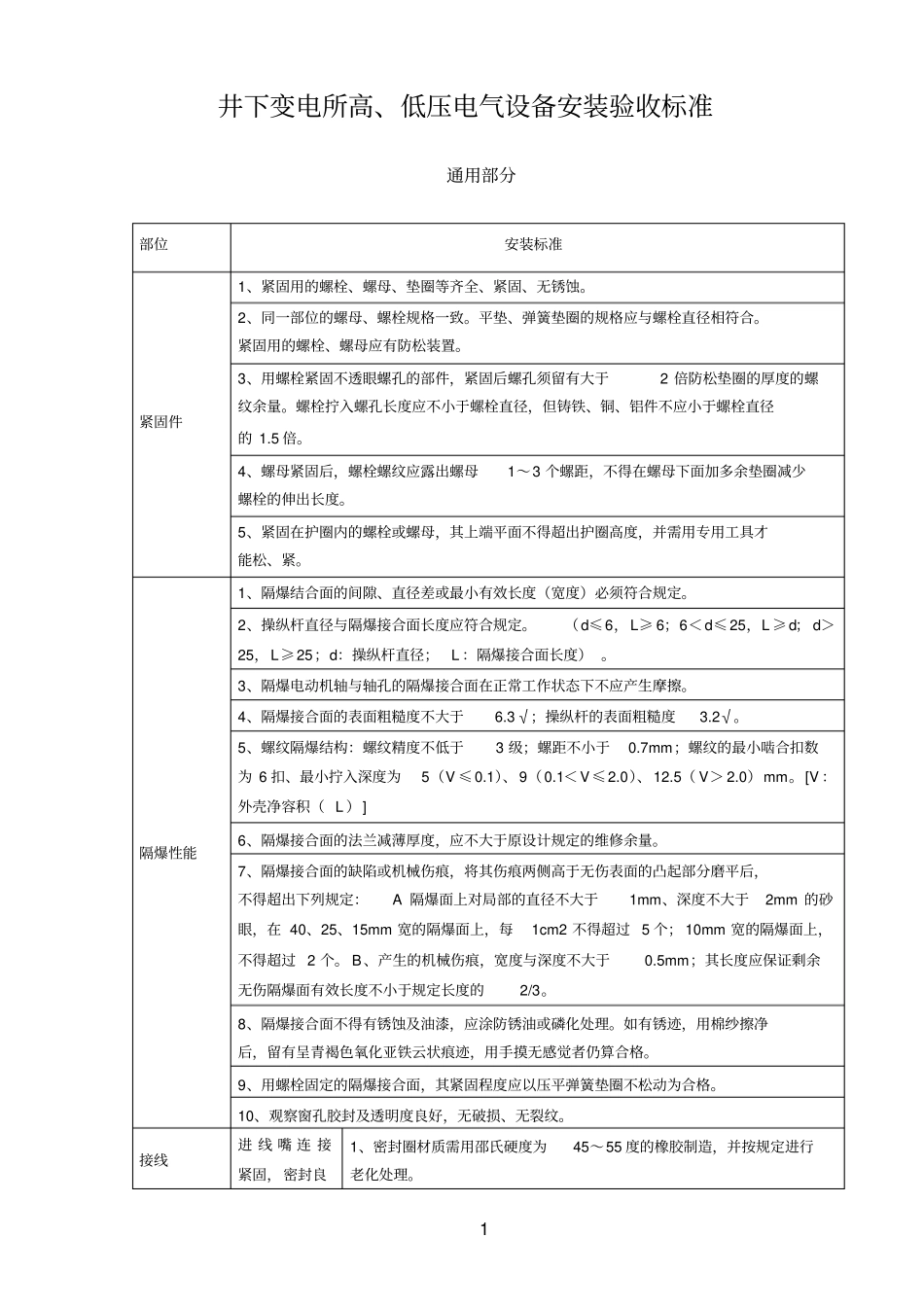

井下变电所高低压电气设备安装验收标准_第1页
1/12

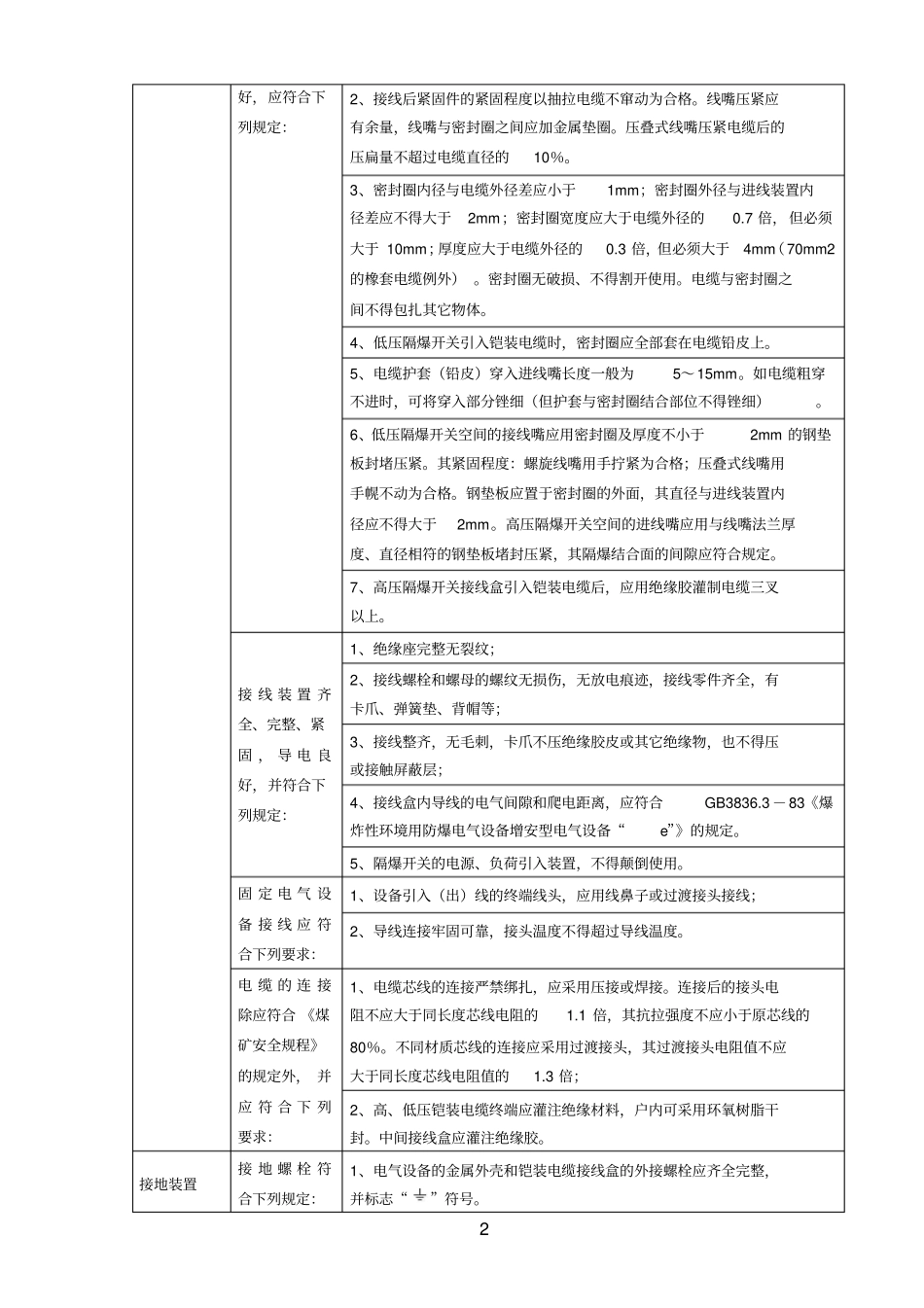

井下变电所高低压电气设备安装验收标准_第2页
2/12
井下变电所高低压电气设备安装验收标准_第3页
3/12
1井下变电所高、低压电气设备安装验收标准通用部分部位安装标准紧固件1、紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。2、同一部位的螺母、螺栓规格一致。平垫、弹簧垫圈的规格应与螺栓直径相符合。紧固用的螺栓、螺母应有防松装置。3、用螺栓紧固不透眼螺孔的部件,紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量。螺栓拧入螺孔长度应不小于螺栓直径,但铸铁、铜、铝件不应小于螺栓直径的1.5倍。4、螺母紧固后,螺栓螺纹应露出螺母1~3个螺距,不得在螺母下面加多余垫圈减少螺栓的伸出长度。5、紧固在护圈内的螺栓或螺母,其上端平面不得超出护圈高度,并需用专用工具才能松、紧。隔爆性能1、隔爆结合面的间隙、直径差或最小有效长度(宽度)必须符合规定。2、操纵杆直径与隔爆接合面长度应符合规定。(d≤6,L≥6;6<d≤25,L≥d;d>25,L≥25;d:操纵杆直径;L:隔爆接合面长度)。3、隔爆电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。4、隔爆接合面的表面粗糙度不大于6.3√;操纵杆的表面粗糙度3.2√。5、螺纹隔爆结构:螺纹精度不低于3级;螺距不小于0.7mm;螺纹的最小啮合扣数为6扣、最小拧入深度为5(V≤0.1)、9(0.1<V≤2.0)、12.5(V>2.0)mm。[V:外壳净容积(L)]6、隔爆接合面的法兰减薄厚度,应不大于原设计规定的维修余量。7、隔爆接合面的缺陷或机械伤痕,将其伤痕两侧高于无伤表面的凸起部分磨平后,不得超出下列规定:A隔爆面上对局部的直径不大于1mm、深度不大于2mm的砂眼,在40、25、15mm宽的隔爆面上,每1cm2不得超过5个;10mm宽的隔爆面上,不得超过2个。B、产生的机械伤痕,宽度与深度不大于0.5mm;其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3。8、隔爆接合面不得有锈蚀及油漆,应涂防锈油或磷化处理。如有锈迹,用棉纱擦净后,留有呈青褐色氧化亚铁云状痕迹,用手摸无感觉者仍算合格。9、用螺栓固定的隔爆接合面,其紧固程度应以压平弹簧垫圈不松动为合格。10、观察窗孔胶封及透明度良好,无破损、无裂纹。接线进线嘴连接紧固,密封良1、密封圈材质需用邵氏硬度为45~55度的橡胶制造,并按规定进行老化处理。2好,应符合下列规定:2、接线后紧固件的紧固程度以抽拉电缆不窜动为合格。线嘴压紧应有余量,线嘴与密封圈之间应加金属垫圈。压叠式线嘴压紧电缆后的压扁量不超过电缆直径的10%。3、密封圈内径与电缆外径差应小于1mm;密封圈外径与进线装置内径差应不得大于2mm;密封圈宽度应大于电缆外径的0.7倍,但必须大于10mm;厚度应大于电缆外径的0.3倍,但必须大于4mm(70mm2的橡套电缆例外)。密封圈无破损、不得割开使用。电缆与密封圈之间不得包扎其它物体。4、低压隔爆开关引入铠装电缆时,密封圈应全部套在电缆铅皮上。5、电缆护套(铅皮)穿入进线嘴长度一般为5~15mm。如电缆粗穿不进时,可将穿入部分锉细(但护套与密封圈结合部位不得锉细)。6、低压隔爆开关空间的接线嘴应用密封圈及厚度不小于2mm的钢垫板封堵压紧。其紧固程度:螺旋线嘴用手拧紧为合格;压叠式线嘴用手幌不动为合格。钢垫板应置于密封圈的外面,其直径与进线装置内径应不得大于2mm。高压隔爆开关空间的进线嘴应用与线嘴法兰厚度、直径相符的钢垫板堵封压紧,其隔爆结合面的间隙应符合规定。7、高压隔爆开关接线盒引入铠装电缆后,应用绝缘胶灌制电缆三叉以上。接线装置齐全、完整、紧固,导电良好,并符合下列规定:1、绝缘座完整无裂纹;2、接线螺栓和螺母的螺纹无损伤,无放电痕迹,接线零件齐全,有卡爪、弹簧垫、背帽等;3、接线整齐,无毛刺,卡爪不压绝缘胶皮或其它绝缘物,也不得压或接触屏蔽层;4、接线盒内导线的电气间隙和爬电距离,应符合GB3836.3-83《爆炸性环境用防爆电气设备增安型电气设备“e”》的规定。5、隔爆开关的电源、负荷引入装置,不得颠倒使用。固定电气设备接线应符合下列要求:1、设备引入(出)线的终端线头,应用线鼻子或过渡接头接线;2、导线连接牢固可靠,接头温度不得超过导线温度。电缆的连接除应符合《煤矿安全规程》的规定外,并应符合下列要求:1、电缆芯线的连接严禁绑扎,应采用压接或焊接。连...
