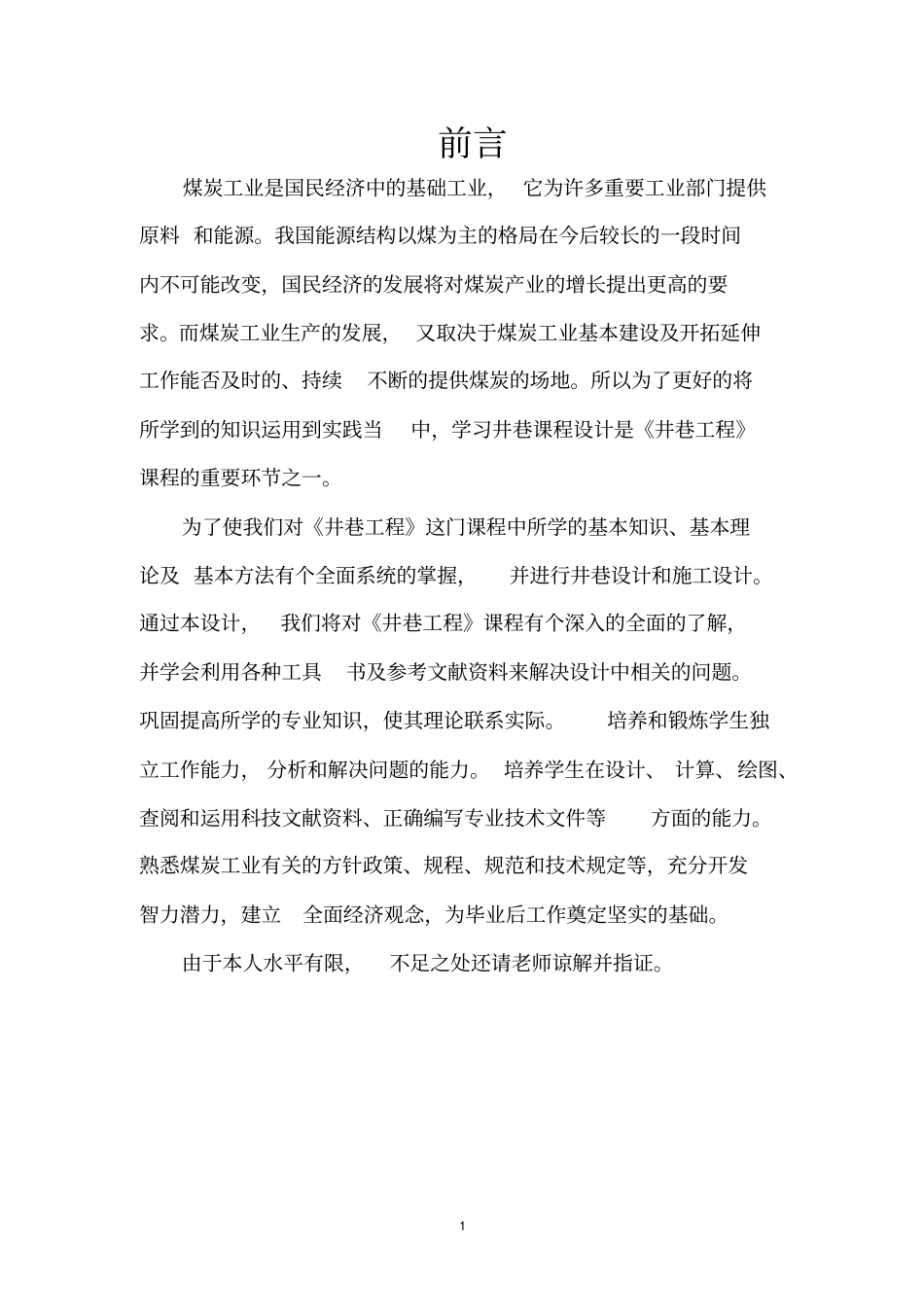

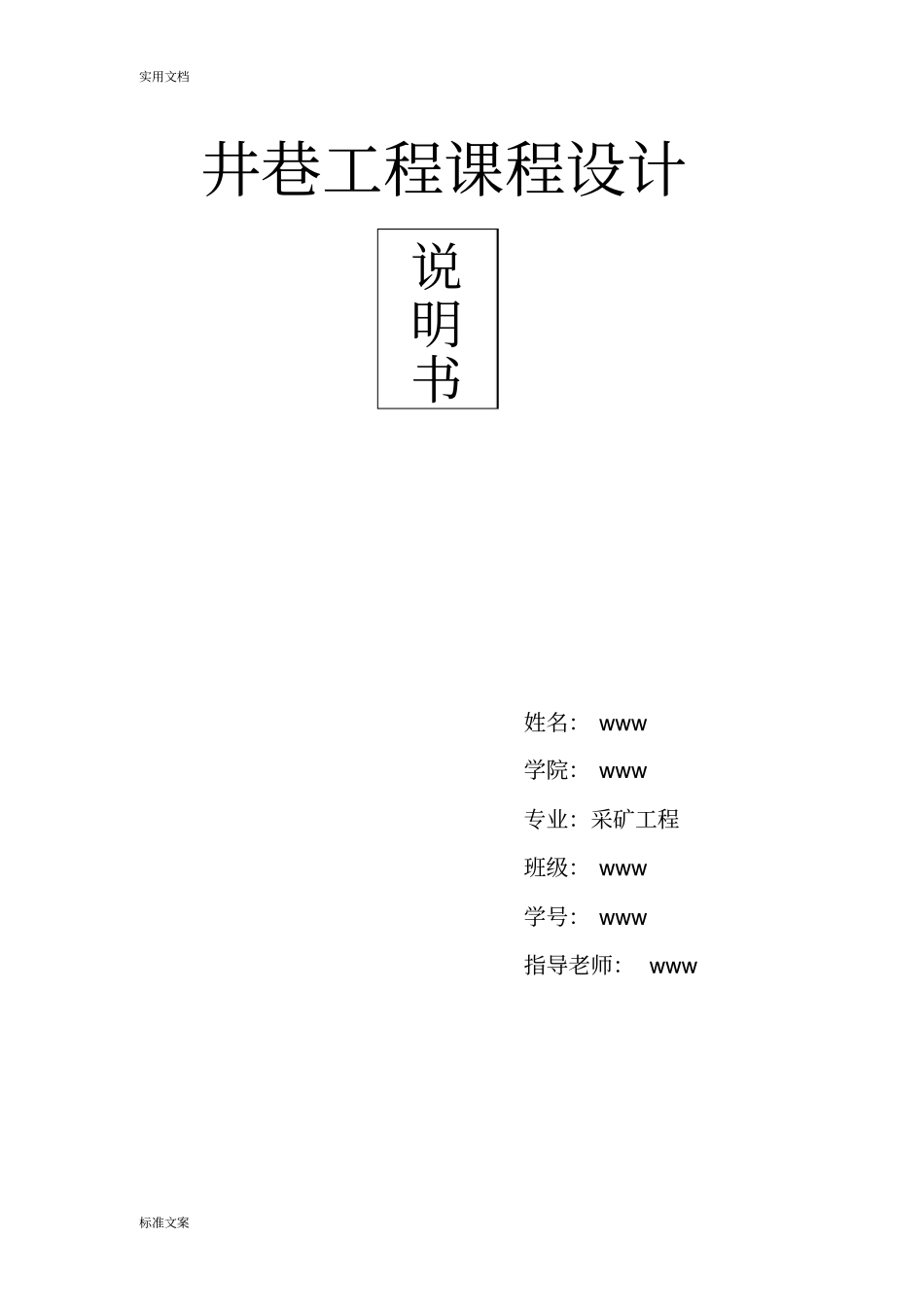

实用文档标准文案井巷工程课程设计姓名：www学院：www专业：采矿工程班级：www学号：www指导老师：www说明书1前言煤炭工业是国民经济中的基础工业，它为许多重要工业部门提供原料和能源。我国能源结构以煤为主的格局在今后较长的一段时间内不可能改变，国民经济的发展将对煤炭产业的增长提出更高的要求。而煤炭工业生产的发展，又取决于煤炭工业基本建设及开拓延伸工作能否及时的、持续不断的提供煤炭的场地。所以为了更好的将所学到的知识运用到实践当中，学习井巷课程设计是《井巷工程》课程的重要环节之一。为了使我们对《井巷工程》这门课程中所学的基本知识、基本理论及基本方法有个全面系统的掌握，并进行井巷设计和施工设计。通过本设计，我们将对《井巷工程》课程有个深入的全面的了解，并学会利用各种工具书及参考文献资料来解决设计中相关的问题。巩固提高所学的专业知识，使其理论联系实际。培养和锻炼学生独立工作能力，分析和解决问题的能力。培养学生在设计、计算、绘图、查阅和运用科技文献资料、正确编写专业技术文件等方面的能力。熟悉煤炭工业有关的方针政策、规程、规范和技术规定等，充分开发智力潜力，建立全面经济观念，为毕业后工作奠定坚实的基础。由于本人水平有限，不足之处还请老师谅解并指证。2目录第一章、运输大巷断面设计第一节、净断面尺寸设计第二节、断面水沟和管线布置第三节、掘进断面尺寸设计第四节、计算工程量、材料消耗并编制相应表格第五节、运输大巷断面图第二章、巷道掘进爆破说明书及爆破图标，巷道循环作业图表第一节、爆破说明书和爆破图表第二节、巷道循环作业图表第三章、交岔点平面尺寸设计及施工第一节、交岔点平面尺寸设计第二节、交岔点墙高设计第三节、计算工程量、材料消耗、编制工程量及材料消耗表第四节、施工方法第五节、交岔点平面图，主巷、支巷及最大宽度处的断面图参考文献3设计题目：某煤矿年设计生产能力为240万吨，采用中央分列式通风。由于上部水平煤炭资源即将采完，须延伸到下一水平生产。据勘测，运输大巷穿过的岩层稳定性较好，岩石的坚固系数15，最大涌水量为120m3/h,该水平瓦斯涌出量为12m3/t.轨距采用600mm。采用直墙拱形巷道断面。运输大巷掘进至采区下部车场，需要开岔。试设计：1、运输大巷直线断的断面及支护参数；2、运输大巷掘进施工爆破参数；3、下部车场与运输大巷交叉点（机车的运行速度为2m/s）。第一章、运输大巷断面设计巷道断面设计是矿井开采设计中的一个重要组成部分，贯穿矿井服务年限，属于施工图设计的范畴。设计的巷道断面直接作为井下巷道施工的依据，也是进行井下工程概预算的依据。巷道断面设计的原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。巷道断面设计的内容与步骤是：首先，根据巷道的服务年限、用途和围岩性质，选择巷道断面形状和支护方式；其次，根据巷道中多通过的设备尺寸、支护参数与道床参数、通风量和行人要求等确定巷道净断面尺寸（并进行风速验算），计算巷道的设计掘进断面的尺寸，并按允许的超挖值，求算出巷道的计算掘进断面尺寸；然后，布置水沟和管缆；最后绘制出巷道断面施工图，编制巷道特征表和每米巷道工程量及材料消耗表。4第一节、净断面尺寸设计一、选择巷道断面形状年产240万吨的大型矿井下一水平的运输大巷，一般服务年限在50年以上，采用600mm轨距双轨运输的大巷，其净宽在3m以上，又穿过很坚硬较稳定的岩层，故选用螺纹钢树脂锚杆与锚喷混凝土支护，半圆拱形断面。二、确定巷道净断面尺寸（一）确定巷道净断面宽度B因该矿井为高瓦斯矿井瓦斯绝对涌出量为61m3/min，根据安全规程必须建立瓦斯抽采系统，进行采前预抽，则采用架线式电机车，查表3-2知ZK10—6/250电机车宽A1=1060mm，高h=1550mm;3t底卸式矿车宽1200mm，高1400mm，故选A1=1200mm根据《煤矿安全规程》取巷道人行道宽c=1000mm，非人行道一侧宽a=500mm。又查表3-3知本巷双轨中线距b=1500mm，两侧电机车之间距离为：1600-（1200/2+1200/2）=400mm>200mm故巷道净宽度:B=a1+b+c1=(500+1200/2)+1500+(1200/2+1000)=4200mm（二）确定巷道拱高h0圆弧形...
