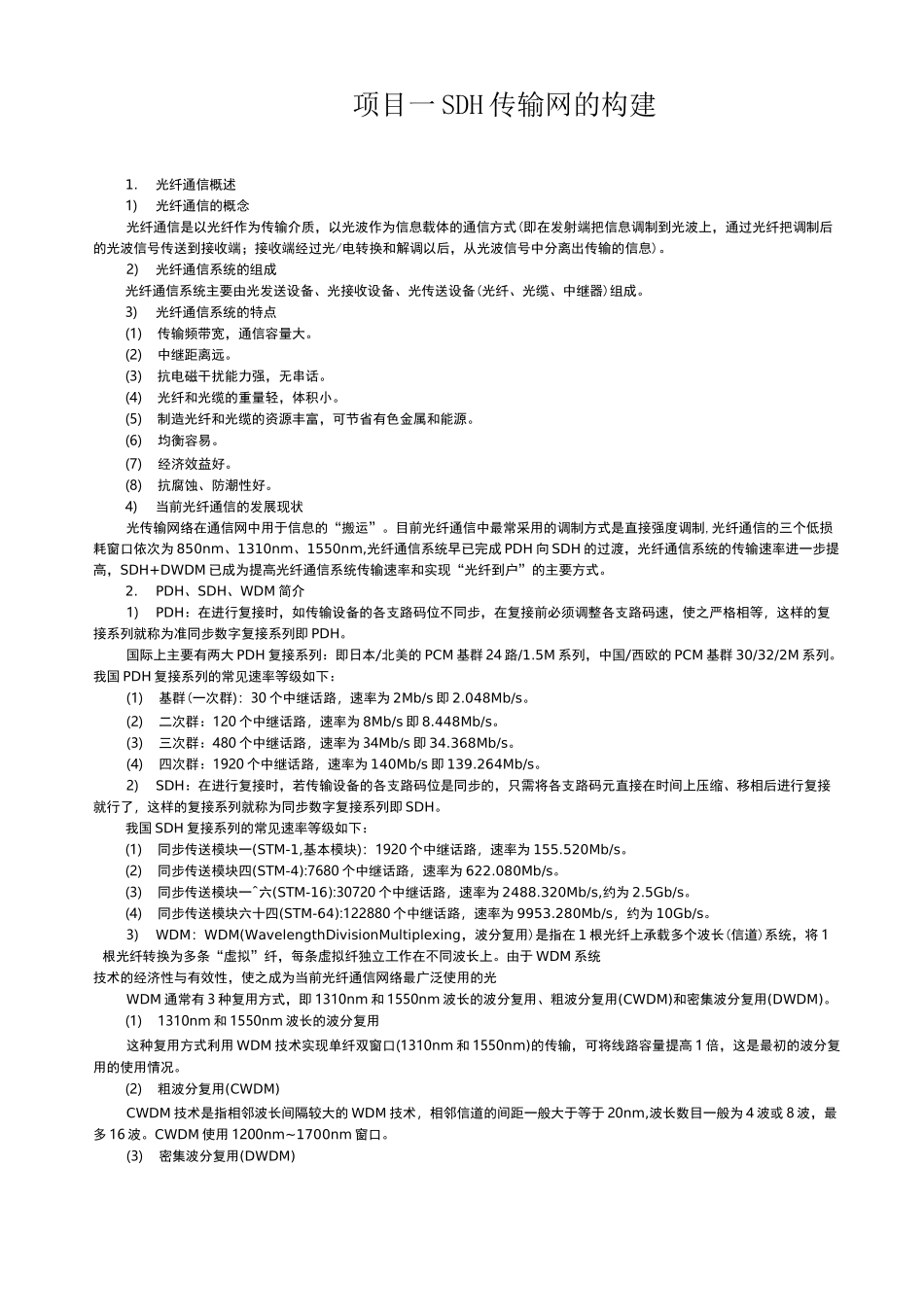

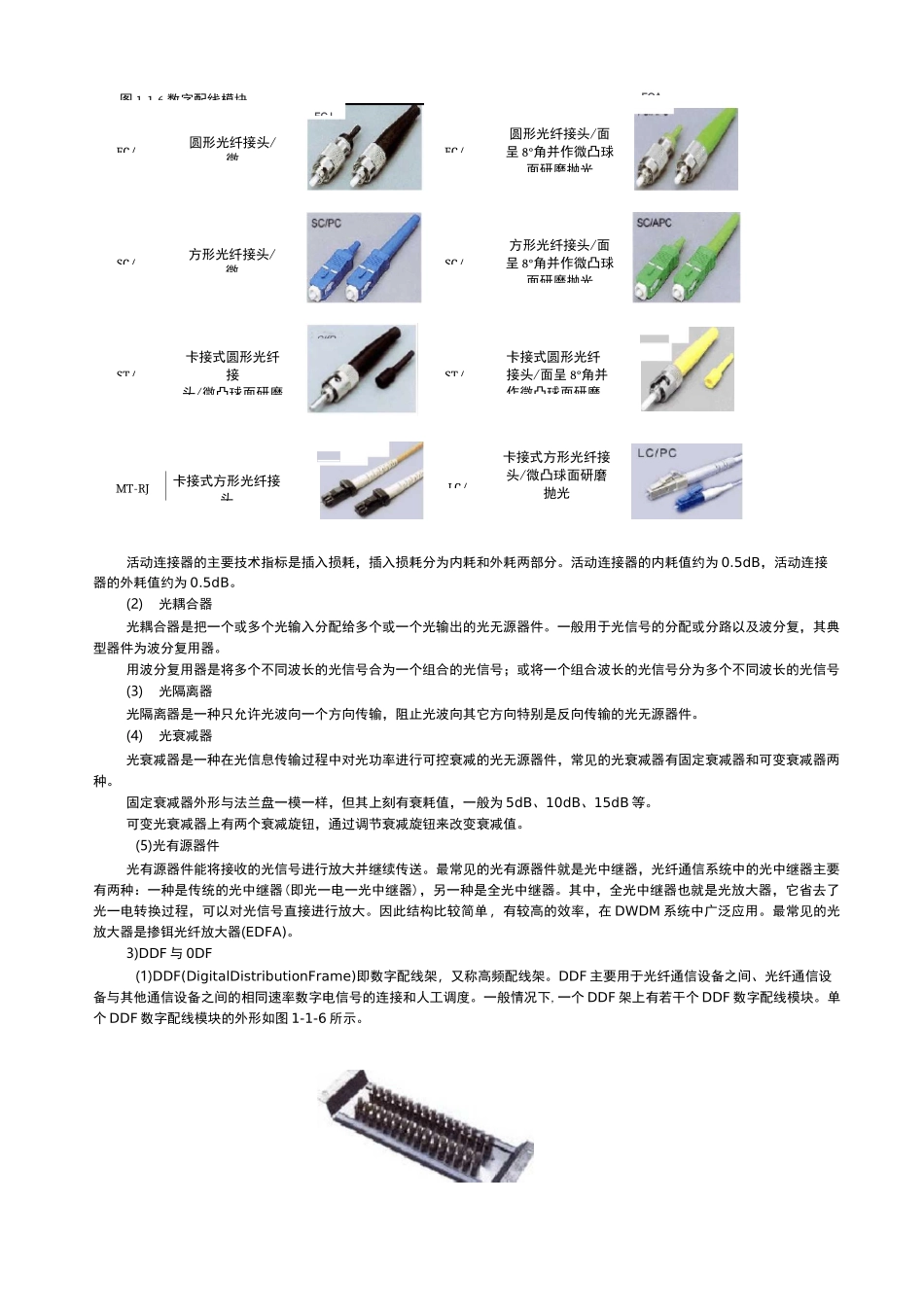

项目一SDH传输网的构建1.光纤通信概述1)光纤通信的概念光纤通信是以光纤作为传输介质，以光波作为信息载体的通信方式(即在发射端把信息调制到光波上，通过光纤把调制后的光波信号传送到接收端；接收端经过光/电转换和解调以后，从光波信号中分离出传输的信息)。2)光纤通信系统的组成光纤通信系统主要由光发送设备、光接收设备、光传送设备(光纤、光缆、中继器)组成。3)光纤通信系统的特点(1)传输频带宽，通信容量大。(2)中继距离远。(3)抗电磁干扰能力强，无串话。(4)光纤和光缆的重量轻，体积小。(5)制造光纤和光缆的资源丰富，可节省有色金属和能源。(6)均衡容易。(7)经济效益好。(8)抗腐蚀、防潮性好。4)当前光纤通信的发展现状光传输网络在通信网中用于信息的“搬运”。目前光纤通信中最常采用的调制方式是直接强度调制,光纤通信的三个低损耗窗口依次为850nm、1310nm、1550nm,光纤通信系统早已完成PDH向SDH的过渡，光纤通信系统的传输速率进一步提高，SDH+DWDM已成为提高光纤通信系统传输速率和实现“光纤到户”的主要方式。2.PDH、SDH、WDM简介1)PDH：在进行复接时，如传输设备的各支路码位不同步，在复接前必须调整各支路码速，使之严格相等，这样的复接系列就称为准同步数字复接系列即PDH。国际上主要有两大PDH复接系列：即日本/北美的PCM基群24路/1.5M系列，中国/西欧的PCM基群30/32/2M系列。我国PDH复接系列的常见速率等级如下：(1)基群(一次群)：30个中继话路，速率为2Mb/s即2.048Mb/s。(2)二次群：120个中继话路，速率为8Mb/s即8.448Mb/s。(3)三次群：480个中继话路，速率为34Mb/s即34.368Mb/s。(4)四次群：1920个中继话路，速率为140Mb/s即139.264Mb/s。2)SDH：在进行复接时，若传输设备的各支路码位是同步的，只需将各支路码元直接在时间上压缩、移相后进行复接就行了，这样的复接系列就称为同步数字复接系列即SDH。我国SDH复接系列的常见速率等级如下：(1)同步传送模块一(STM-1,基本模块)：1920个中继话路，速率为155.520Mb/s。(2)同步传送模块四(STM-4):7680个中继话路，速率为622.080Mb/s。(3)同步传送模块一^六(STM-16):30720个中继话路，速率为2488.320Mb/s,约为2.5Gb/s。(4)同步传送模块六十四(STM-64):122880个中继话路，速率为9953.280Mb/s，约为10Gb/s。3)WDM：WDM(WavelengthDivisionMultiplexing，波分复用)是指在1根光纤上承载多个波长(信道)系统，将1根光纤转换为多条“虚拟”纤，每条虚拟纤独立工作在不同波长上。由于WDM系统技术的经济性与有效性，使之成为当前光纤通信网络最广泛使用的光WDM通常有3种复用方式，即1310nm和1550nm波长的波分复用、粗波分复用(CWDM)和密集波分复用(DWDM)。(1)1310nm和1550nm波长的波分复用这种复用方式利用WDM技术实现单纤双窗口(1310nm和1550nm)的传输，可将线路容量提高1倍，这是最初的波分复用的使用情况。(2)粗波分复用(CWDM)CWDM技术是指相邻波长间隔较大的WDM技术，相邻信道的间距一般大于等于20nm,波长数目一般为4波或8波，最多16波。CWDM使用1200nm~1700nm窗口。(3)密集波分复用(DWDM)■kDS无有无SII00DII器光缆器光缆器DIIF►H件件■/半H►F光纤I"I"光纤电缆电缆1)光纤的结构及特性光纤和光缆的作用是传送光信号。(1)光纤的结表1-1-2尾纤接头种类描述外形图连接器型号描述外形简单的说，DWDM技术是指相邻波长间隔较小的WDM技术，工作波长位于1550nm窗口，可以在根光纤上承载8~160个波长。主要应用于长距离传输系统。3.SDH传输线路组成SDH传输线路由光纤和光缆、光接口、无源器件、有源器件、DDF、0DF等组成。如图1-1-2所示。构光纤的典型结构是多层同轴圆柱体，自内向外分别为纤芯、包层、涂覆层，如图1-1-3所示。其中纤芯由高度透明的材料制成，是光波的主要传输通道；包层也由透明材料制成，其折射率略小于纤芯，为光波的传输提供反射面和光隔离面，使光波的传输性能相对稳定；涂覆层能保护光纤不受水汽的侵蚀和机械的擦伤，同时又增加光纤的柔韧性，延长光纤的寿命，此外，光纤涂覆层上的色标对光缆的熔接具有重大意义。(2)光纤的导光原理光纤的导光特性基于光射线在纤芯和包层界面上的全反射，从而使光线...
