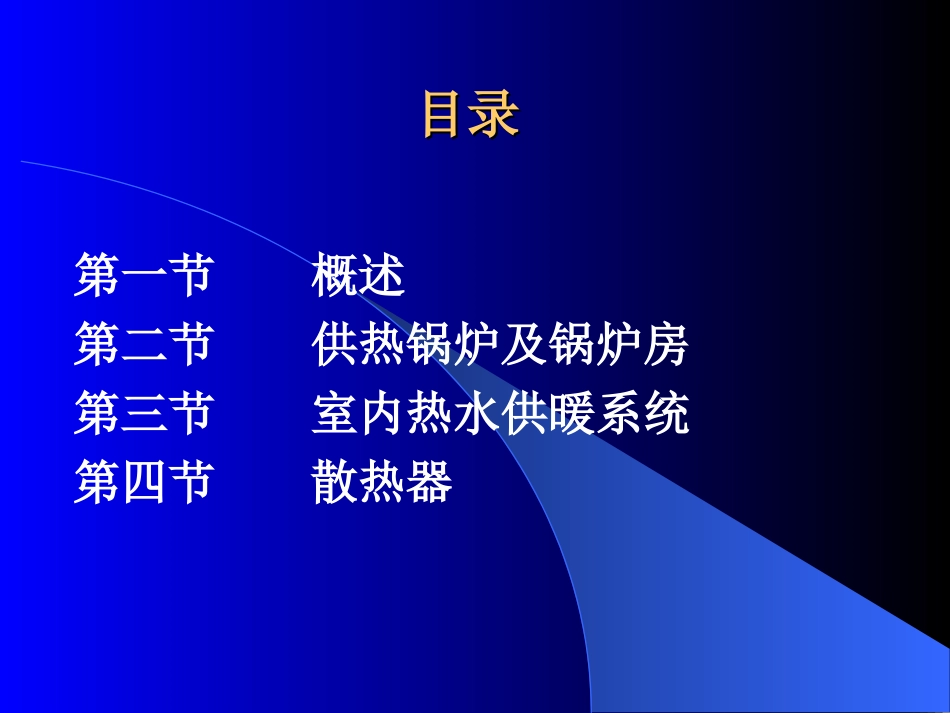

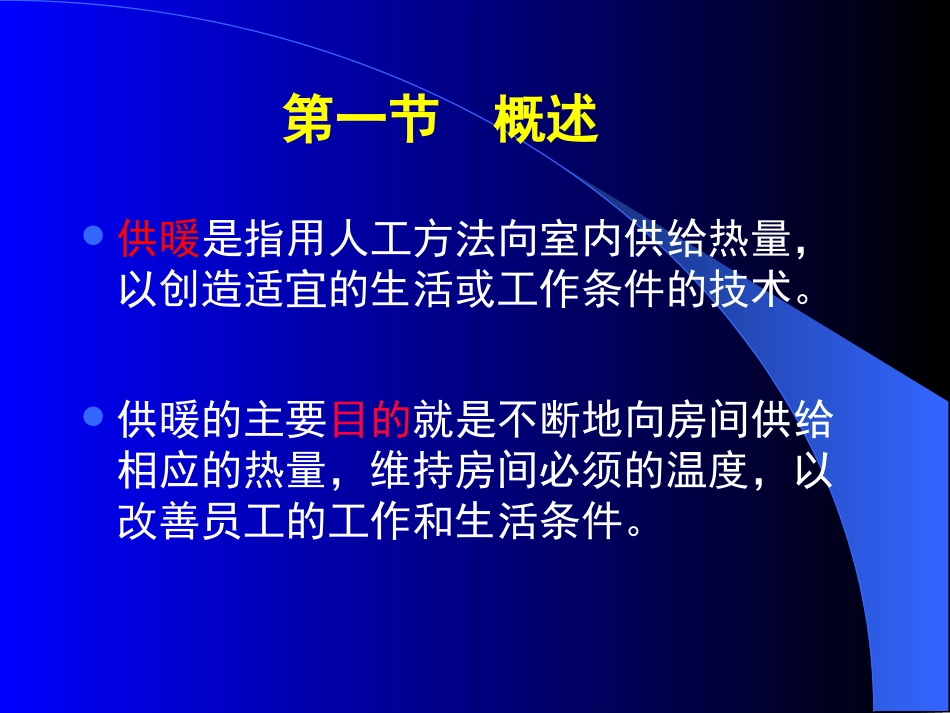

供暖基本知识主讲：李志明2012年10月20日目录目录第一节概述第二节供热锅炉及锅炉房第三节室内热水供暖系统第四节散热器供暖是指用人工方法向室内供给热量，以创造适宜的生活或工作条件的技术。供暖的主要目的就是不断地向房间供给相应的热量，维持房间必须的温度，以改善员工的工作和生活条件。第一节概述供暖系统的组成供暖系统的组成热媒制备设施/热源；热媒输送管道；热媒利用设施/散热设备。第一节供热锅炉及锅炉房第一节供热锅炉及锅炉房供热系统通常是利用锅炉及锅炉房设备生产出蒸汽（或热水），而后通过热力管道，将蒸汽（或热水）输送至用户，以满足生产工艺或生活采暖等方面的需要。因此，锅炉是供热之源。锅炉及锅炉房设备的任务，在于安全可靠、经济有效地把燃料的化学能转化为热能，进而将热能传递给水，以生产热水或蒸汽。一、常用供热锅炉的类型一、常用供热锅炉的类型1.蒸汽锅炉高压锅炉p>70kPa低压锅炉P70kPa2.热水锅炉高压锅炉t>115°C低压锅炉t115°C集中供暖区域供暖二、锅炉的基本构造与工作原理二、锅炉的基本构造与工作原理1.基本构造（1）汽锅锅筒（又称汽包）、管束、水冷壁、集箱和下降管等组成的一个封闭汽水系统。（2）炉子煤斗、炉排、除渣板、送风装置等组成的燃烧设备。（3）附件蒸汽锅炉还必须装设安全阀、水位表、高低水位警报器、压力表、主汽阀、排污阀、止回阀等。还有用来消除受热面上积灰以利传热的吹灰器，以提高锅炉运行的经济性。2.2.锅炉的工作过程锅炉的工作过程（1）燃料的燃烧过程良好的燃烧需要高温的环境、必需的空气量、空气与燃料的良好混合。（2）烟气向水的传热过程高温烟气－水冷壁－对流管束－蒸汽过热器－省煤器－排出（3）水的汽化过程（即蒸汽的生产过程）冷水－省煤器－气锅－对流管束－上下锅筒－上锅筒－汽水分离－蒸汽过热器－引出*SHL型锅炉1-上锅筒；2-下锅筒；3-对流管束；4-炉膛；5-侧墙水冷；6-侧水冷壁上集箱；7-侧水冷壁下集箱；8-前水冷壁；9-后墙水冷壁；10-前水冷壁下集箱；11-后水冷壁下集箱；12-下降管；13-链条炉排；14-加煤斗；15-风仓；16-蒸汽过热器；17-省煤器；18-空气预热器；19-烟窗及防渣管；20-二次风管三、锅炉基本特性的表示三、锅炉基本特性的表示1.蒸发量、供热量蒸发量指锅炉在额定参数和保证一定效率下的最大连续蒸发量。即每h所生产的额定蒸汽量，用以表征锅炉容量的大小。蒸发量常用符号D来表示，单位是t/h。供热用热水锅炉，用额定供热量来表征容量的大小，常以符号Q来表示，单位是KW。2.2.蒸汽（或热水）参数蒸汽（或热水）参数锅炉产生蒸汽的参数，是指锅炉出口处蒸汽的额定压力（表压力）和温度。对生产饱和蒸汽的锅炉来说，一般只标明蒸汽压力；对生产过热蒸汽（或热水）的锅炉，则需标明压力和蒸汽（或热水）温度。供热锅炉的容量、参数，既要满足生产工艺上对蒸汽的要求，又要便于锅炉房的设计，锅炉配套设备的供应以及锅炉本身的标准化，因而要求有一定的锅炉参数系列。如表9-6所示。3.3.锅炉的热效率锅炉的热效率锅炉的热效率是指每h送进锅炉的燃料全部完全燃烧时所发出的热量中用来产生蒸汽或加热热水的百分比，以符号（或gl）表示。它是一个能真实说明锅炉运行的热经济性的指标。煤气比：每kg燃煤能产生多少kg蒸汽。煤水比：根据煤质的好坏和锅炉种类的不同，差别较大。50％～90％。4.4.锅炉的金属耗率及耗电率锅炉的金属耗率及耗电率金属耗率，就是相应于锅炉每t蒸发量所耗用的金属材料的重量（t），目前生产的供热锅炉这个指标为2～6t/t。耗电率则为产生1t蒸汽耗用电的度数（kWh/t）；耗电率计算时，除了锅炉本体配套的辅机外，还涉及到磨煤机、破碎机、筛煤机等辅助设备的耗电量。衡量锅炉总的经济性应从热效率、金属耗率及耗电率这三个方面综合考虑。5.5.锅炉型号的表示方法锅炉型号的表示方法第一部分××锅炉本体型式代号燃烧方式代号蒸发量（供热量）第二部分××/×××介质出口压力过热蒸汽温度或出水温度/回水温度第三部分×燃料种类代号设计次序SHL10-1.3/350-W：表示双锅筒横置式...
