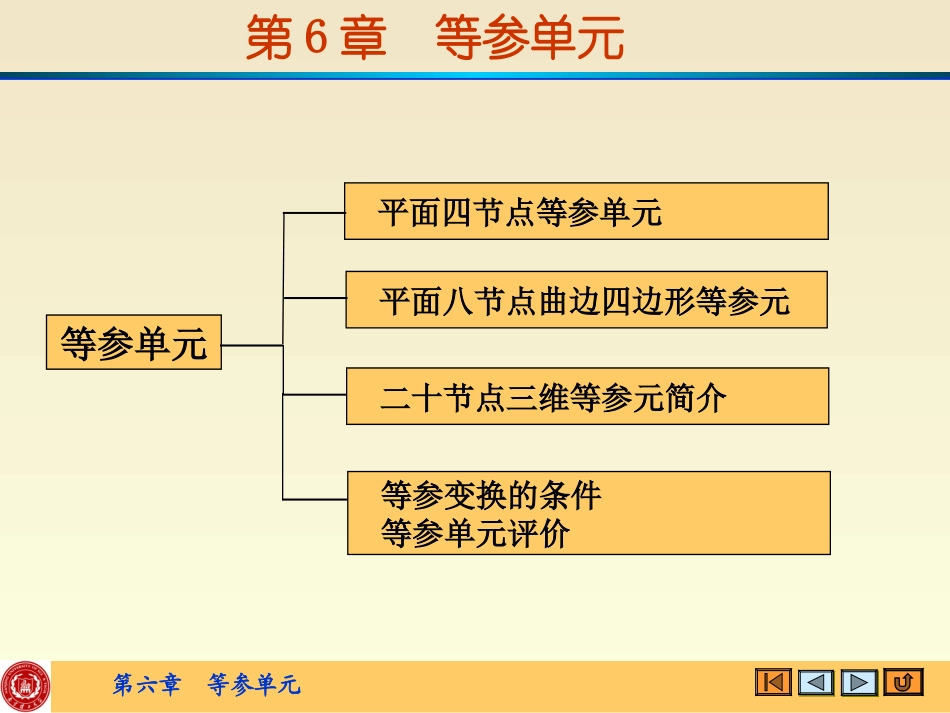

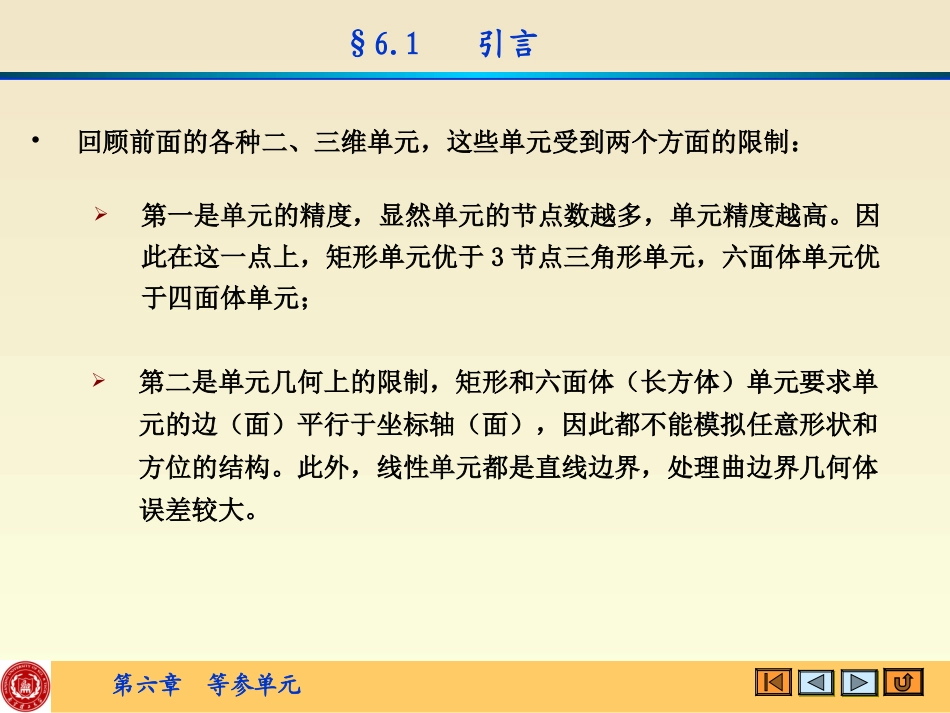

第六章等参单元第6章等参单元等参变换的条件等参单元评价二十节点三维等参元简介平面八节点曲边四边形等参元平面四节点等参单元等参单元第六章等参单元§6.1引言第二是单元几何上的限制，矩形和六面体（长方体）单元要求单元的边（面）平行于坐标轴（面），因此都不能模拟任意形状和方位的结构。此外，线性单元都是直线边界，处理曲边界几何体误差较大。•回顾前面的各种二、三维单元，这些单元受到两个方面的限制：第一是单元的精度，显然单元的节点数越多，单元精度越高。因此在这一点上，矩形单元优于3节点三角形单元，六面体单元优于四面体单元；第六章等参单元§6.1引言•任意四边形和任意六面体单元的位移模式、形函数的构造和单元列式的导出不能沿用前面构造简单单元的方法，必须引入所谓的等参变换，采用相同的插值函数对单元的节点坐标和节点位移在单元上进行插值。这种单元称为等参单元。•解决上述矛盾的出路就是突破矩形单元和六面体单元几何上的限制，使其成为平面任意四边形和空间任意六面体单元，如果再增加边中间节点，还可以成为曲边四边形和曲面六面体高精度单元。•等参单元的提出对于有限元法在工程实践中的应用具有重要意义。第六章等参单元§6.2平面四节点等参单元1、局部坐标系与位移模式•建立位移模式时的新问题：如果直接用x，y坐标系下的双线性位移模式，由于任意四边形单元的边界与坐标轴不平行，因此位移沿边界呈二次函数变化，单元在公共边界上不满足协调性。下图为一个4节点任意四边形单元，单元有8个自由度。将矩形单元放松为4节点任意四边形单元将带来许多好处。第六章等参单元§6.2平面四节点等参单元•因此在任意四边形单元上建立一种局部坐标系ξ-η（如图），使得4条边上有一个局部坐标为常数（±1），显然，该局部坐标系随单元形状变化，两组坐标线一般不正交。单元内，所有点的坐标ξ、η皆在-1与+1之间，四个节点的局部坐标为+1或-1。该坐标系也称为自然坐标系。•建立了局部坐标系后，在ξ-η平面内单元就是一个边长为2的正方形。第六章等参单元§6.2平面四节点等参单元•称ξ-η平面内的正方形单元为基本单元或母单元。x-y平面内的任意四边形单元称为实际单元或子单元。显然，母单元的节点对应于不同的x，y坐标就得到不同的任意四边形单元。•该局部坐标系使得在x-y平面上的任意四边形与ξ-η平面上的正方形之间形成了1-1对应的映射。正方形的4个顶点对应任意四边形单元的四个节点；4条边对应任意四边形单元的4条边；正方形内任一点p(ξ,η)对应于任意四边形内一点p(x,y)。第六章等参单元§6.2平面四节点等参单元44332211uNuNuNuNu44332211vNvNvNvNv•建立了局部坐标系或映射后，我们可以在ξ-η平面上的母单元中描述实际单元的位移模式和力学特性。•任意四边形单元在母单元中的位移模式插值公式（或者称为ξ-η坐标系下的位移模式）就是矩形单元的位移模式，写为：)1)(1(41iiiN(i=1,2,3,4(i=1,2,3,4))其中，形函数为：ii,为i节点的局部坐标。显然该位移模式在ξ,η坐标系下是双线性位移模式，在x，y坐标系下不是双线性位移模式。由于实际单元的边界上有一个局部坐标为常数，因此位移沿单元边界线性变化，能保证单元的协调性。第六章等参单元§6.2平面四节点等参单元4141iiiiiiyNyxNx•为了得到上述映射的数学表达式，在母单元上引入x，y坐标插值的思想：母单元上任意一点在实际单元中对应点的x，y坐标由节点的x，y坐标插值得到，并采用与位移插值相同的插值函数。从而得到一个数学变换式：)1)(1(41iiiN(i=1,2,3,4)2、坐标变换第六章等参单元§6.2平面四节点等参单元•上述映射是利用母单元描述实际单元力学特性的桥梁。由于该坐标变换式中采用了与位移插值相同的节点和参数（插值函数），因此称为等参变换。而所有采用等参变换的单元称为等参单元。等参单元是一个单元家族，目前在通用程序中广泛采用。•这样就得到一个事实上的映射，只要验证该映射把母单元映射成实际单元，就是所需要的映射，实际单元上局部坐标系就满足前面规定的要求。而事实上正是如此。...
