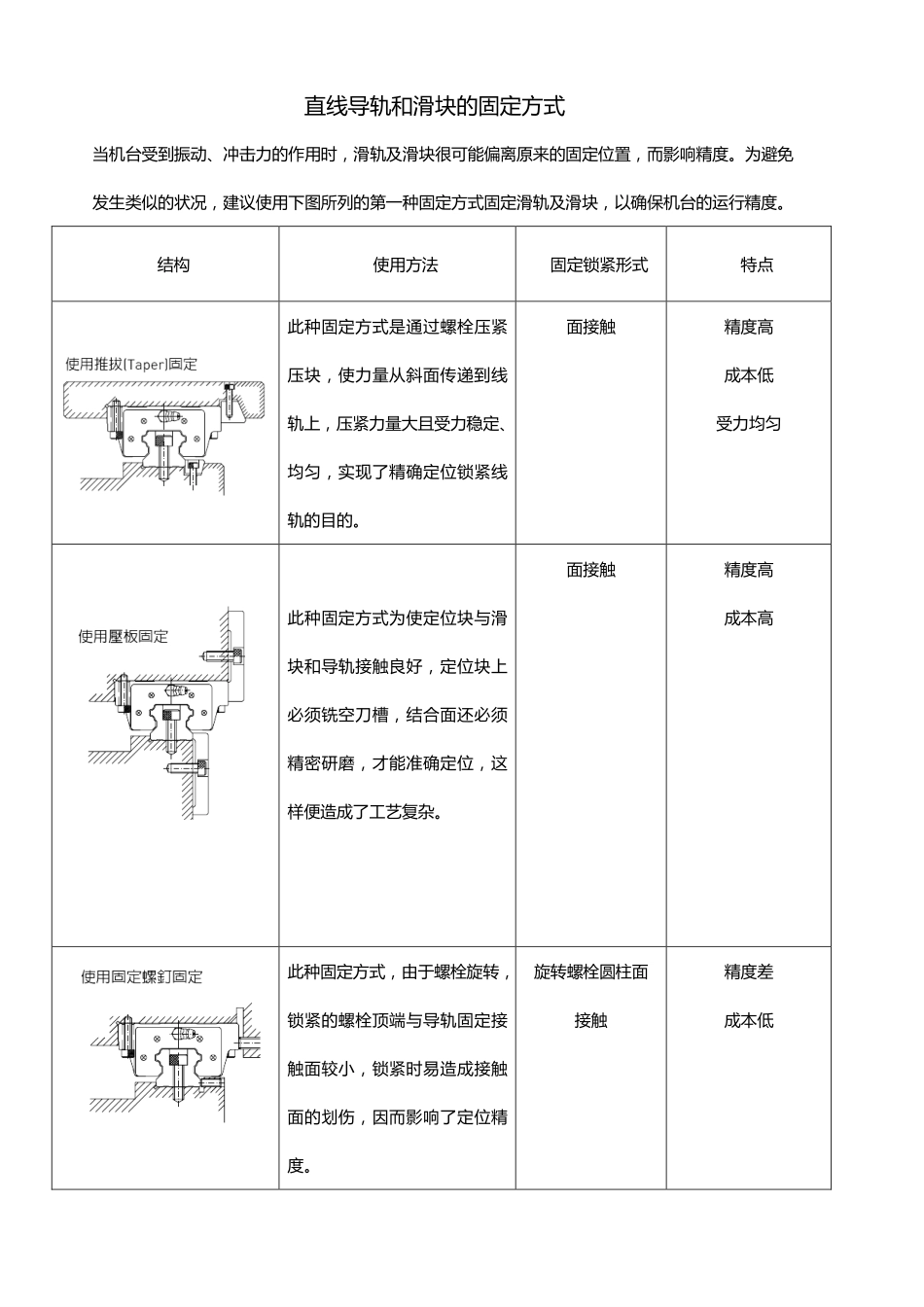

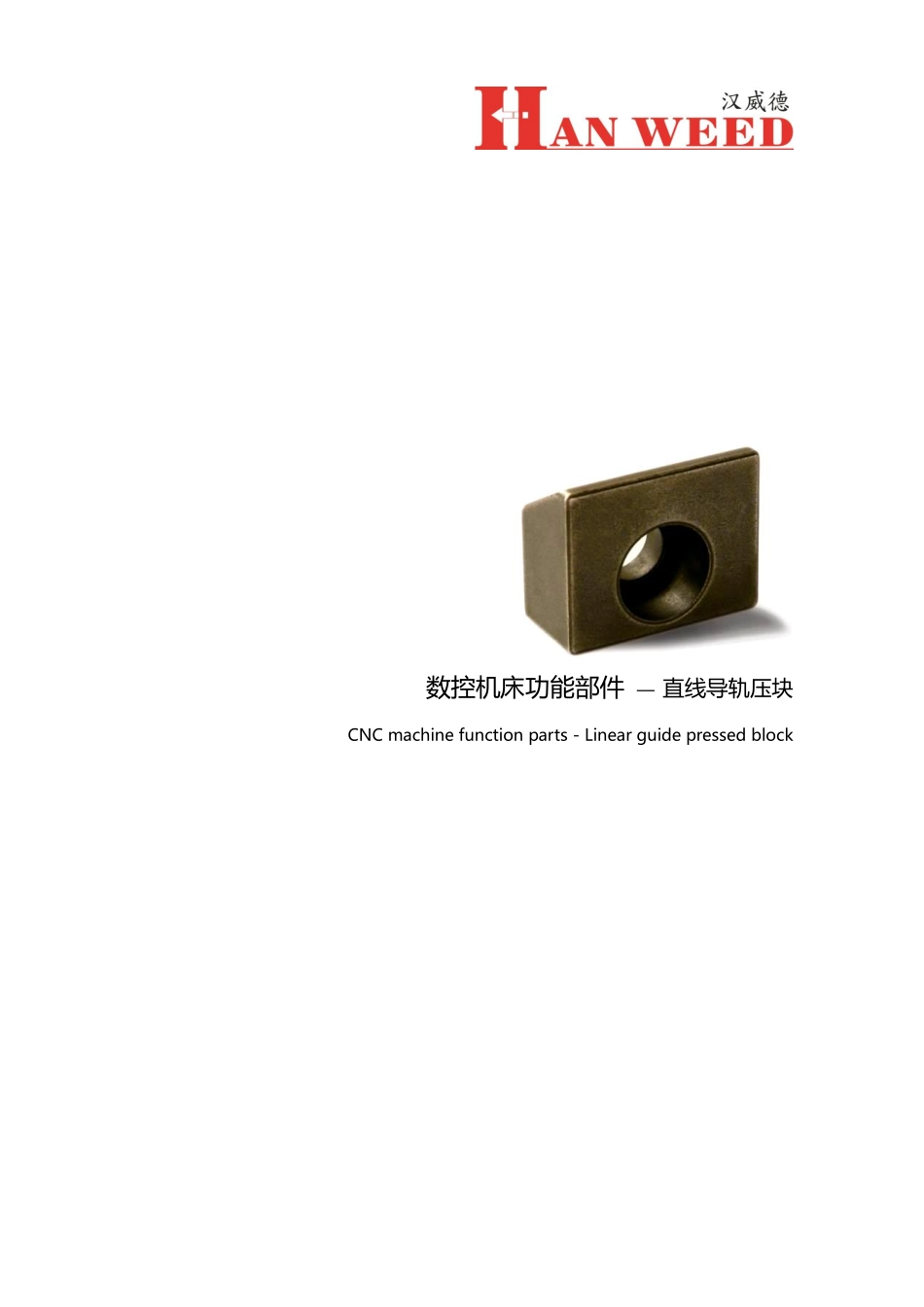

数控机床功能部件—直线导轨压块CNCmachinefunctionparts-Linearguidepressedblock直线导轨和滑块的固定方式当机台受到振动、冲击力的作用时,滑轨及滑块很可能偏离原来的固定位置,而影响精度
为避免发生类似的状况,建议使用下图所列的第一种固定方式固定滑轨及滑块,以确保机台的运行精度
结构使用方法固定锁紧形式特点此种固定方式是通过螺栓压紧压块,使力量从斜面传递到线轨上,压紧力量大且受力稳定、均匀,实现了精确定位锁紧线轨的目的
面接触精度高成本低受力均匀此种固定方式为使定位块与滑块和导轨接触良好,定位块上必须铣空刀槽,结合面还必须精密研磨,才能准确定位,这样便造成了工艺复杂
面接触精度高成本高此种固定方式,由于螺栓旋转,锁紧的螺栓顶端与导轨固定接触面较小,锁紧时易造成接触面的划伤,因而影响了定位精度

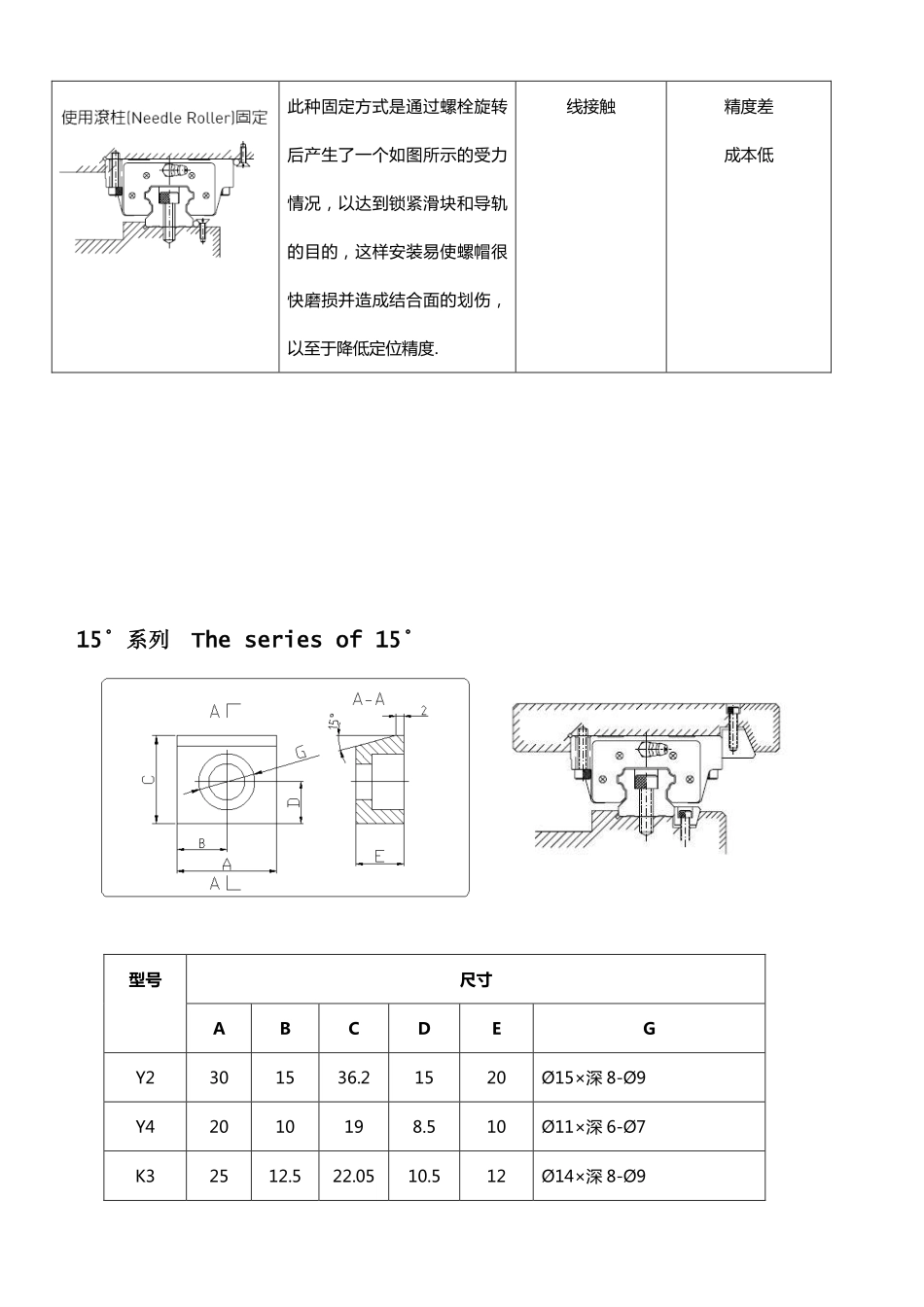

旋转螺栓圆柱面接触精度差成本低此种固定方式是通过螺栓旋转后产生了一个如图所示的受力情况,以达到锁紧滑块和导轨的目的,这样安装易使螺帽很快磨损并造成结合面的划伤,以至于降低定位精度
线接触精度差成本低15˚系列Theseriesof15˚型号尺寸ABCDEGY2301536
21520Ø15×深8-Ø9Y42010198
510Ø11×深6-Ø7K32512
512Ø14×深8-Ø930˚系列Theseriesof30˚型号尺寸ABCDEFGT120101679
5T22512
520810
1Ø11×深6-Ø6
6T3301524913
3Ø14×深8
6-Ø9A120101689
5A22512
5201010
1Ø11×深6
6A33015241213
3Ø14×深8
5-Ø9K1201017
