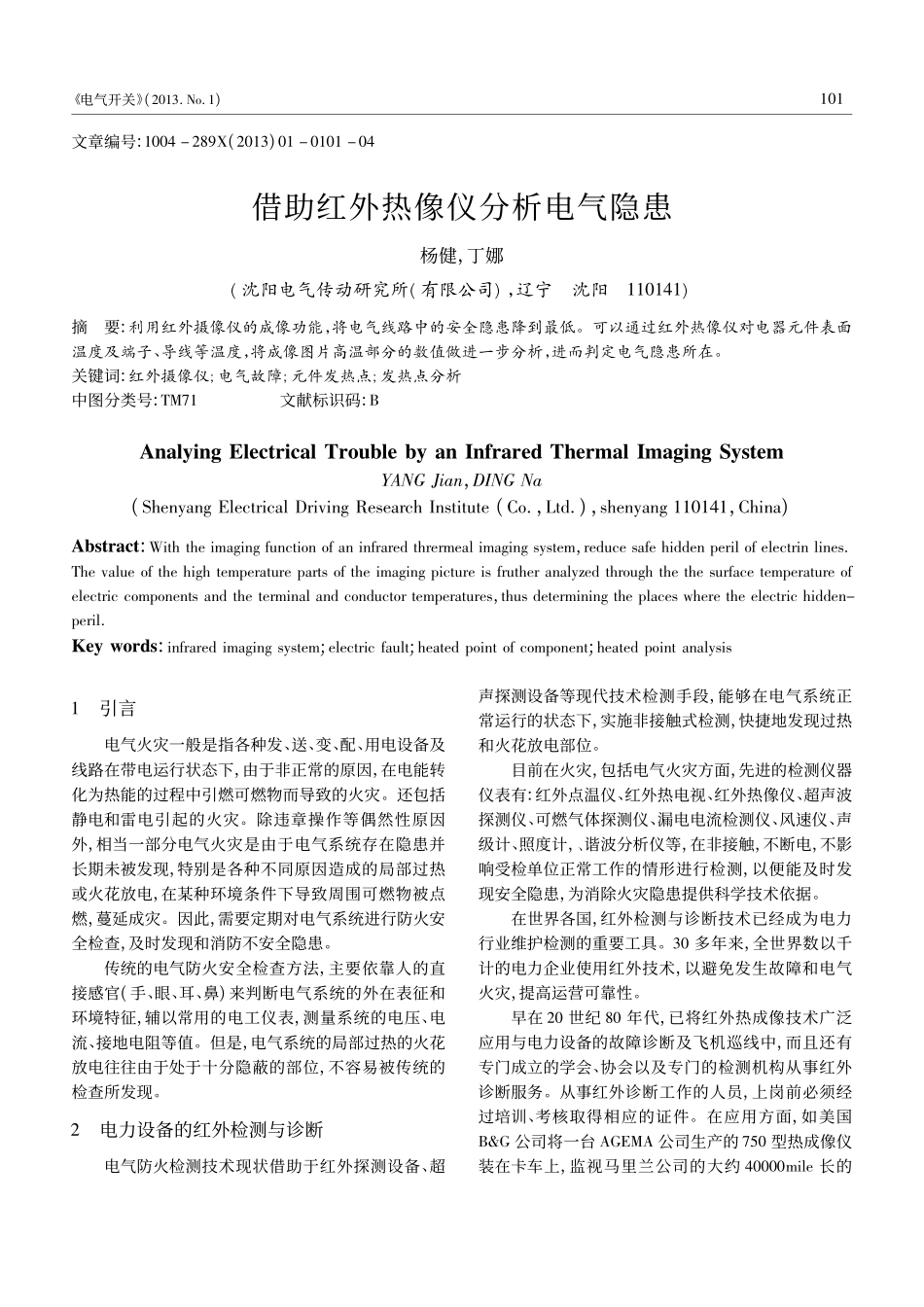

文章编号:1004－289X(2013)01－0101－04借助红外热像仪分析电气隐患杨健，丁娜(沈阳电气传动研究所(有限公司)，辽宁沈阳110141)摘要:利用红外摄像仪的成像功能，将电气线路中的安全隐患降到最低。可以通过红外热像仪对电器元件表面温度及端子、导线等温度，将成像图片高温部分的数值做进一步分析，进而判定电气隐患所在。关键词:红外摄像仪;电气故障;元件发热点;发热点分析中图分类号:TM71文献标识码:BAnalyingElectricalTroublebyanInfraredThermalImagingSystemYANGJian，DINGNa(ShenyangElectricalDrivingResearchInstitute(Co．，Ltd．)，shenyang110141，China)Abstract:Withtheimagingfunctionofaninfraredthrermealimagingsystem，reducesafehiddenperilofelectrinlines．Thevalueofthehightemperaturepartsoftheimagingpictureisfrutheranalyzedthroughthethesurfacetemperatureofelectriccomponentsandtheterminalandconductortemperatures，thusdeterminingtheplaceswheretheelectrichidden-peril．Keywords:infraredimagingsystem;electricfault;heatedpointofcomponent;heatedpointanalysis1引言电气火灾一般是指各种发、送、变、配、用电设备及线路在带电运行状态下，由于非正常的原因，在电能转化为热能的过程中引燃可燃物而导致的火灾。还包括静电和雷电引起的火灾。除违章操作等偶然性原因外，相当一部分电气火灾是由于电气系统存在隐患并长期未被发现，特别是各种不同原因造成的局部过热或火花放电，在某种环境条件下导致周围可燃物被点燃，蔓延成灾。因此，需要定期对电气系统进行防火安全检查，及时发现和消防不安全隐患。传统的电气防火安全检查方法，主要依靠人的直接感官(手、眼、耳、鼻)来判断电气系统的外在表征和环境特征，辅以常用的电工仪表，测量系统的电压、电流、接地电阻等值。但是，电气系统的局部过热的火花放电往往由于处于十分隐蔽的部位，不容易被传统的检查所发现。2电力设备的红外检测与诊断电气防火检测技术现状借助于红外探测设备、超声探测设备等现代技术检测手段，能够在电气系统正常运行的状态下，实施非接触式检测，快捷地发现过热和火花放电部位。目前在火灾，包括电气火灾方面，先进的检测仪器仪表有:红外点温仪、红外热电视、红外热像仪、超声波探测仪、可燃气体探测仪、漏电电流检测仪、风速仪、声级计、照度计，、谐波分析仪等，在非接触，不断电，不影响受检单位正常工作的情形进行检测，以便能及时发现安全隐患，为消除火灾隐患提供科学技术依据。在世界各国，红外检测与诊断技术已经成为电力行业维护检测的重要工具。30多年来，全世界数以千计的电力企业使用红外技术，以避免发生故障和电气火灾，提高运营可靠性。早在20世纪80年代，已将红外热成像技术广泛应用与电力设备的故障诊断及飞机巡线中，而且还有专门成立的学会、协会以及专门的检测机构从事红外诊断服务。从事红外诊断工作的人员，上岗前必须经过培训、考核取得相应的证件。在应用方面，如美国B＆G公司将一台AGEMA公司生产的750型热成像仪装在卡车上，监视马里兰公司的大约40000mile长的101《电气开关》(2013．No．1)书供电线路及176个供电所，并完成全部变电所的检查，寻找高压设备的隐患。由于能及时发现隐患，每年节省15000h的停电时间。我国电力系统应用红外检测与诊断技术有20多年的历史，随着我国社会经济的不断发展，为了提高发供电的安全性、经济性和可靠性，国内省级及以上的电力试验和研究机构近几年应用红外成像仪器检测电力设备的缺陷比较普遍，并在实践中取得了相当的成效和经验。红外测温仪由于价格低、测温准，应用比较普及、但其只能单点检测，不能成像，效率低，容易漏测和误判。而红外成像技术由于检测效率高、技术先进、安全、不用停电等优点，是红外检测技术发展的方向。随着电力设备故障诊断技术的不断发展，现代红外技术不断成熟和日臻完善，电力设备的红外检测诊断技术作为一项简便、快捷的设备状态在线检测技术得到了快速发展。3电力设备的故障与检测分析方法电力设备的运行伴随着发热升温，其故障发展和形成过程，绝大多数都与发热升温紧...
