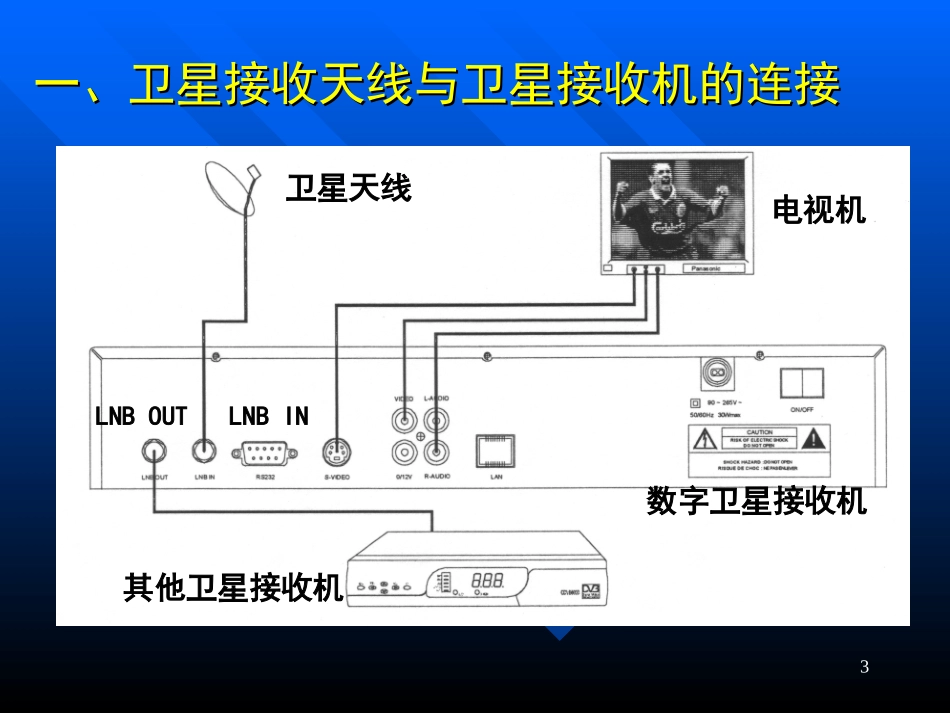

卫星通信技术1模式二模式二培训培训张宏张宏001zh001@163.com001zh001@163.com20052005年昔阳县农村中小学现年昔阳县农村中小学现代远程教育工程代远程教育工程卫星通信技术2卫星天线的卫星天线的安装使用安装使用3一、卫星接收天线与卫星接收机的连接一、卫星接收天线与卫星接收机的连接卫星天线其他卫星接收机数字卫星接收机LNBIN电视机LNBOUT4二、天线对星参数二、天线对星参数以太原为例☆方位角:南偏西3.3°☆仰角46.07°☆偏馈角23°(各产品不同)☆偏馈天线仰角为46.07°-23°=23.07°☆极化角-2.61°(逆时针)各具体市县的参数根据所在的经、纬度计算,或上网查询。5天线参数示意图天线参数示意图6☆方位角☆正馈天线仰角☆偏馈天线仰角=正馈天线仰角-偏馈角☆极化角其中:其中:α=α=地面站所在地经度地面站所在地经度--卫星定点经度卫星定点经度β=β=地面站所在地纬度地面站所在地纬度r=6378kmr=6378km(地球半径)(地球半径)R=42218km(R=42218km(卫星轨道半径卫星轨道半径))r/R=0.15r/R=0.15天线参数计算公式天线参数计算公式7地区地区方位角方位角((南偏南偏西)西)仰角仰角偏馈仰角偏馈仰角极化角极化角临汾临汾1.71.748.1248.1225.1225.12-1.37-1.37晋城晋城4.014.0148.6948.6925.6925.69-3.26-3.26运城运城0.820.8249.3249.3226.3226.32-0.67-0.67晋中晋中2.782.7846.8446.8423.8423.84-2.21-2.21(以天线偏馈角23度为例)8(一)天线安装地点的选择1、天线的方向应为正南方向。一般采用指南针测出地磁南极。2、天线安装时对外部环境的要求:A.在天线指向卫星的方向上没有树木、房屋、铁塔、高压线及高山等遮挡。B.天线主波束方向上应有足够的视界,天线正前方应有尽可能宽的视角。C.一般认为,天线指向周围遮挡物的连线与天线指向卫星的连线之间的平角应大于5度。三、天线的安装及注意事项三、天线的安装及注意事项9D、要求尽量避离工厂、公路旁等嘈杂区,注意不能安装在微波干扰严重的地区,如微波站、差转台、雷达站、变电站等。最简单的办法是变换天线的安装位置,利用高大建筑物挡住干扰。E、视现场环境,天线附近设置金属网,对消除干扰也有一定的效果。F、对装在山顶、高楼顶的天线基础设施(处在风口区)要满足10级大风能工作,12级大风不毁坏;卫星天线的架设位置应避开风口,以减小天线的风载。G、在多雷雨地区,卫星天线的架设位置应避开雷击多发地点,同时要采取多种避雷措施。10H、天线在楼顶平台安装时基座要离开墙裙1.5米到2米I、天线的方位通常有一定的调整范围,应保证在接收方向的左右有足够的调整余地。5x5米范围内无墙壁,天线安装场地周围3x3米范围内应平整。树木,机器等障碍物,以便于天线及卫星室外设备的安装。J、应安装在人和动物少或很难接触的地方,或有一定的保护设施,以防人为或意外破损。3.天线的安装位置应使到接收机插口的射频电缆线尽量短,一般在40m以内,原则上信号馈线长度不能超过80m。1112(二)天线基座施工1、用混凝土制作一个卫星天线基础水泥平台,天线地基的高度可根据具体情况而定,应能保证天线在接收信号的方向上没有遮挡物。2、准备两袋425号以上标号的水泥、四袋沙子、四袋碎石,以便天线用膨胀螺栓安装在基础平台上后用混凝土压实,保证基础持久牢固,泥瓦工进行基础施工。3、卫星天线的安装面一定要为水平,基座应坚固,用力摇晃天线基座,地基不应出现晃动或开裂并避开地线管线。134、地面安装和房顶安装。天线安装在地面时需要做混凝土基座。基座地基要夯实,避免不均匀沉降。天线安装在楼顶平台时,要考虑楼顶平台的承重能力。基座中心应置于承重墙或柱上。5、通常情况下,天线安装固定于专门的基础上,但Ku波段小天线可装于屋顶、庭院,只要在坚固的水泥地上用膨胀螺栓固定就可以。也可采用焊接钢架并用重物压紧等方法。6、在浇筑基座时应使基座与天线一起可靠接地,在雷雨季节到来之前必须仔细检查避雷接地系统是否良好。14(三)天线主体安装1、立柱、底座安装并固定在基础上;2、安装仰角调节杆与方位套筒后装于立柱上;3、连接支臂与反射面,然后与方位套筒和仰角调节杆再连接;4、将馈源支...
