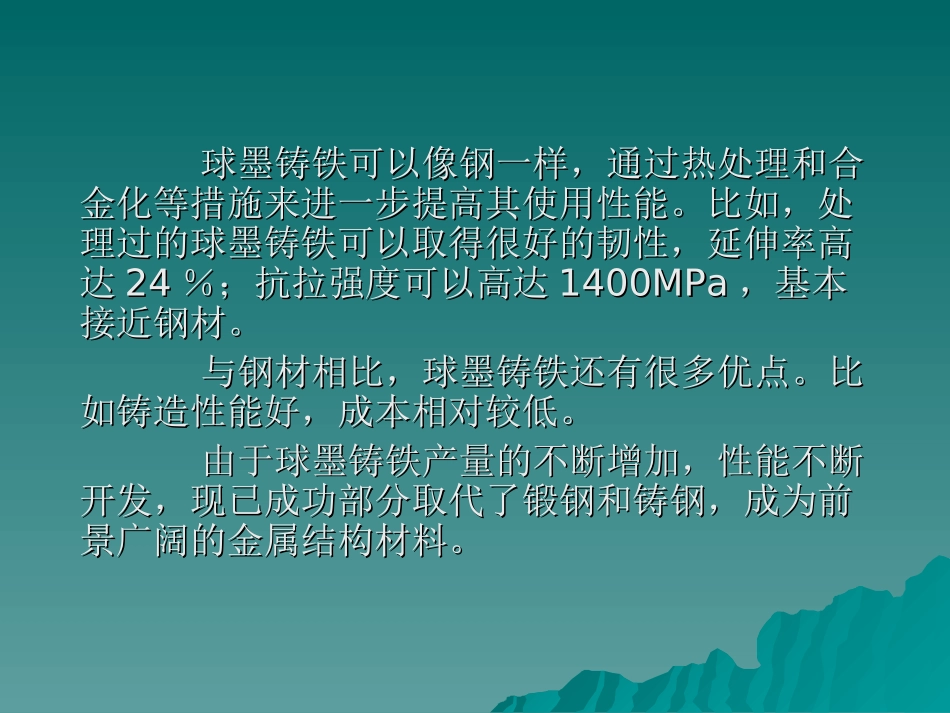

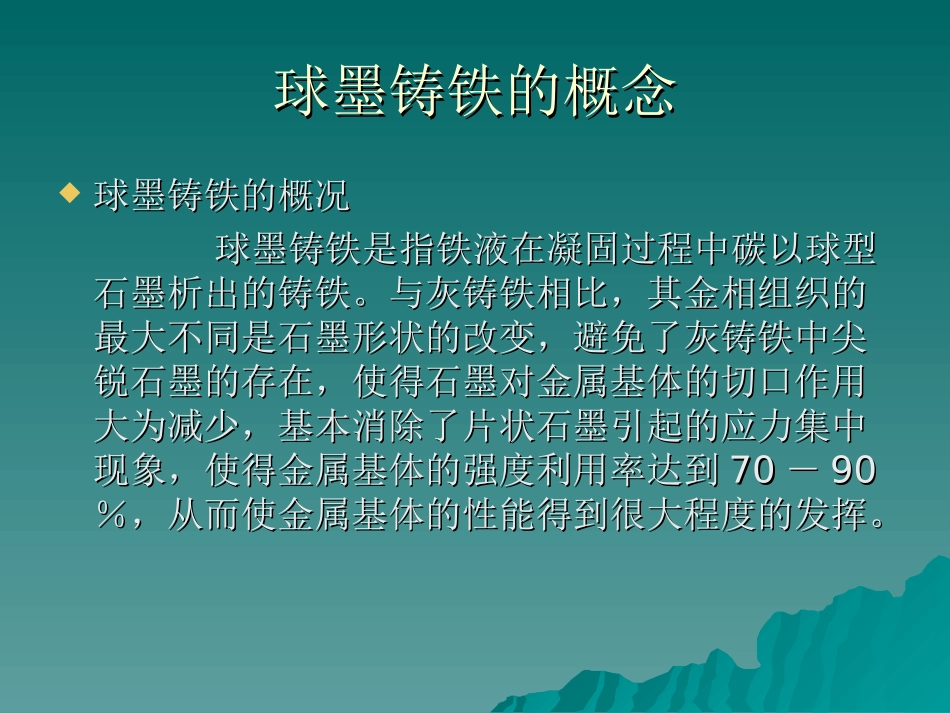

球墨铸铁特性及其应用球墨铸铁特性及其应用球墨铸铁的概念球墨铸铁的概念球墨铸铁的概况球墨铸铁的概况球墨铸铁是指铁液在凝固过程中碳以球型球墨铸铁是指铁液在凝固过程中碳以球型石墨析出的铸铁。与灰铸铁相比，其金相组织的石墨析出的铸铁。与灰铸铁相比，其金相组织的最大不同是石墨形状的改变，避免了灰铸铁中尖最大不同是石墨形状的改变，避免了灰铸铁中尖锐石墨的存在，使得石墨对金属基体的切口作用锐石墨的存在，使得石墨对金属基体的切口作用大为减少，基本消除了片状石墨引起的应力集中大为减少，基本消除了片状石墨引起的应力集中现象，使得金属基体的强度利用率达到现象，使得金属基体的强度利用率达到7070－－9090％，从而使金属基体的性能得到很大程度的发挥。％，从而使金属基体的性能得到很大程度的发挥。球墨铸铁可以像钢一样，通过热处理和合球墨铸铁可以像钢一样，通过热处理和合金化等措施来进一步提高其使用性能。比如，处金化等措施来进一步提高其使用性能。比如，处理过的球墨铸铁可以取得很好的韧性，延伸率高理过的球墨铸铁可以取得很好的韧性，延伸率高达达2424％；抗拉强度可以高达％；抗拉强度可以高达1400MPa1400MPa，基本，基本接近钢材。接近钢材。与钢材相比，球墨铸铁还有很多优点。比与钢材相比，球墨铸铁还有很多优点。比如铸造性能好，成本相对较低。如铸造性能好，成本相对较低。由于球墨铸铁产量的不断增加，性能不断由于球墨铸铁产量的不断增加，性能不断开发，现已成功部分取代了锻钢和铸钢，成为前开发，现已成功部分取代了锻钢和铸钢，成为前景广阔的金属结构材料。景广阔的金属结构材料。球墨铸铁铸件形式球墨铸铁铸件形式11、大断面球墨铸铁、大断面球墨铸铁22、铸态球墨铸铁件、铸态球墨铸铁件33、薄壁球墨铸铁件、薄壁球墨铸铁件44、高强度高韧性球铁、高强度高韧性球铁球墨铸铁的性能球墨铸铁的性能球墨铸铁的力学性能以抗拉强度和延伸率球墨铸铁的力学性能以抗拉强度和延伸率两个指标作为验收依据。两个指标作为验收依据。GBGB规定的球墨铸铁牌号规定的球墨铸铁牌号序序号号牌号牌号最小值最小值布氏硬度布氏硬度主要金相组织主要金相组织抗拉强度抗拉强度σσbb（（MPaMPa））屈服强度屈服强度σσ0.20.2（（MPaMPa））延伸率延伸率（％）（％）11QT400-18QT400-184004002502501818130130－－180180铁素体铁素体22QT400-15QT400-154004002502501515130130－－180180铁素体铁素体33QT450-10QT450-104504503103101010160160－－210210铁素体铁素体44QT500-7QT500-750050032032077170170－－230230铁素体＋珠光体铁素体＋珠光体55QT600-3QT600-360060037037033190190－－270270珠光体＋铁素体珠光体＋铁素体66QT700-2QT700-270070042042022225225－－305305珠光体珠光体77QT800-2QT800-280080048048022245245－－335335珠光体或回火组织珠光体或回火组织88QT900-2QT900-290090060060022280280－－360360贝氏体或回火索氏体贝氏体或回火索氏体一、球墨铸铁的力学性能一、球墨铸铁的力学性能11、净荷载性能、净荷载性能（（11）硬度）硬度球墨铸铁的硬度主要取决于基体组织，而球墨铸铁的硬度主要取决于基体组织，而且与抗拉强度、延伸率等净荷载性能有相应的关且与抗拉强度、延伸率等净荷载性能有相应的关系。系。（（22）强度和塑性）强度和塑性球墨铸铁的强度和塑性主要取决于基体组球墨铸铁的强度和塑性主要取决于基体组织，下贝氏体或回火马氏体强度最高，其次是上织，下贝氏体或回火马氏体强度最高，其次是上贝氏体、索氏体、珠光体。贝氏体、索氏体、珠光体。随着铁素体增多，强度下降，延伸率增随着铁素体增多，强度下降，延伸率增加。奥氏体或铁素体强度较低，塑性较好。加。奥氏体或铁素体强度较低，塑性较好。020406080100120140-160-120-80080有缺口无缺口℃℃22、动荷载性能、动荷载性能（（11）冲击韧度：铁素体球墨铸铁由于含硅量变化，贝氏体球墨铸铁由于）冲击韧度：铁素体球墨铸铁由于含硅量变化，贝氏体球墨铸铁由于上、下贝氏体及奥氏体数量变化，冲击韧度的变化范围较大。上、下贝氏体及奥氏体数量变化，冲击...
