美制螺纹UN-2BVIP免费

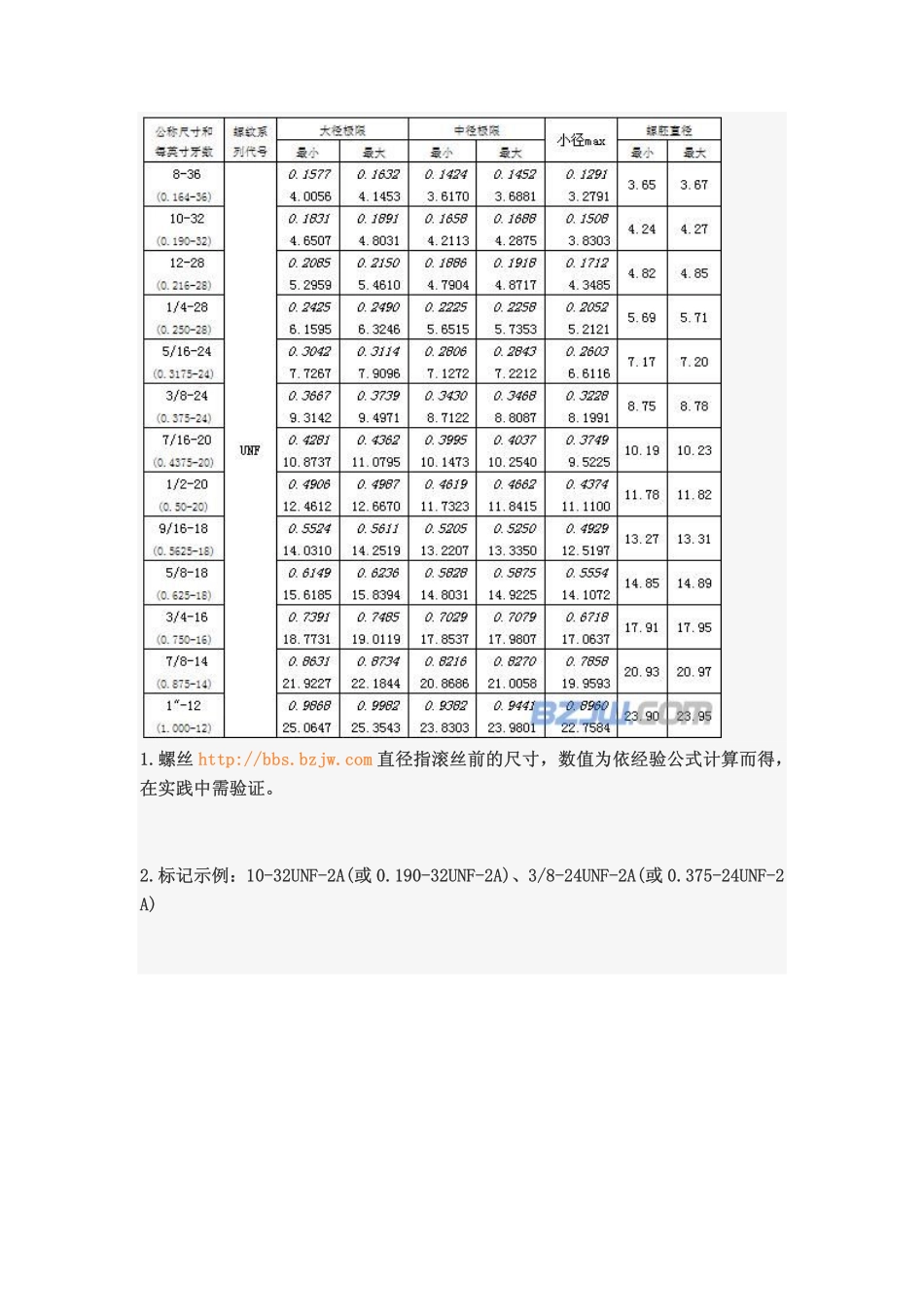

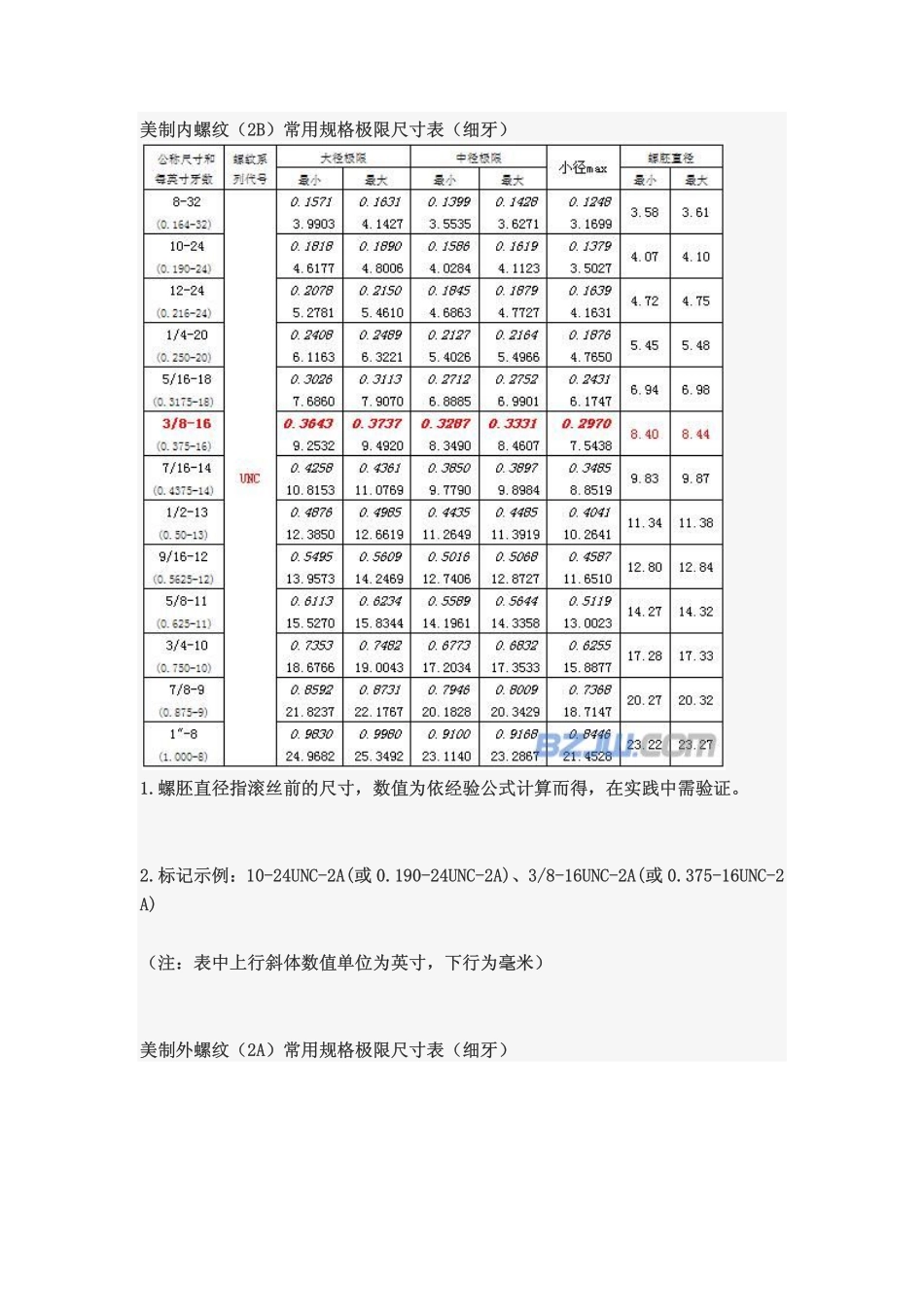

美制内螺纹（2B）常用规格极限尺寸表（细牙）1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。2.标记示例：10-24UNC-2A(或0.190-24UNC-2A)、3/8-16UNC-2A(或0.375-16UNC-2A)（注：表中上行斜体数值单位为英寸，下行为毫米）美制外螺纹（2A）常用规格极限尺寸表（细牙）1.螺丝http://bbs.bzjw.com直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。2.标记示例：10-32UNF-2A(或0.190-32UNF-2A)、3/8-24UNF-2A(或0.375-24UNF-2A)美制内螺纹（2B）常用规格极限尺寸表（粗牙）1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。2.标记示例：10-24UNC-2B(或0.190-24UNC-2B)、3/8-16UNC-2B(或0.375-16UNC-2B)1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。2.标记示例：10-32UNF-2B(或0.190-32UNF-2B)、3/8-24UNF-2B(或0.375-24UNF-2B)[最后修改于2011-4-1811:08:34]签名档：标准件紧固件螺丝螺栓轴承网tlhe身份：一般用户类型：个人用户注册时间：2011-2-26经验值：3855发帖总数：35回复总数：2317第1楼回复发表于2011-5-1210:15:21引用回复美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。签名档：sqr4身份：一般用户类型：个人用户注册时间：2011-2-26经验值：7345发帖总数：39回复总数：5420第2楼回复发表于2012-2-1415:42:44引用回复美制统一标准螺纹（UN）的理论牙高为“螺距P的5/8倍”，螺距P等于“25.4/每英寸牙数”。不同等级标准的具体牙高要查“螺纹标准”。
