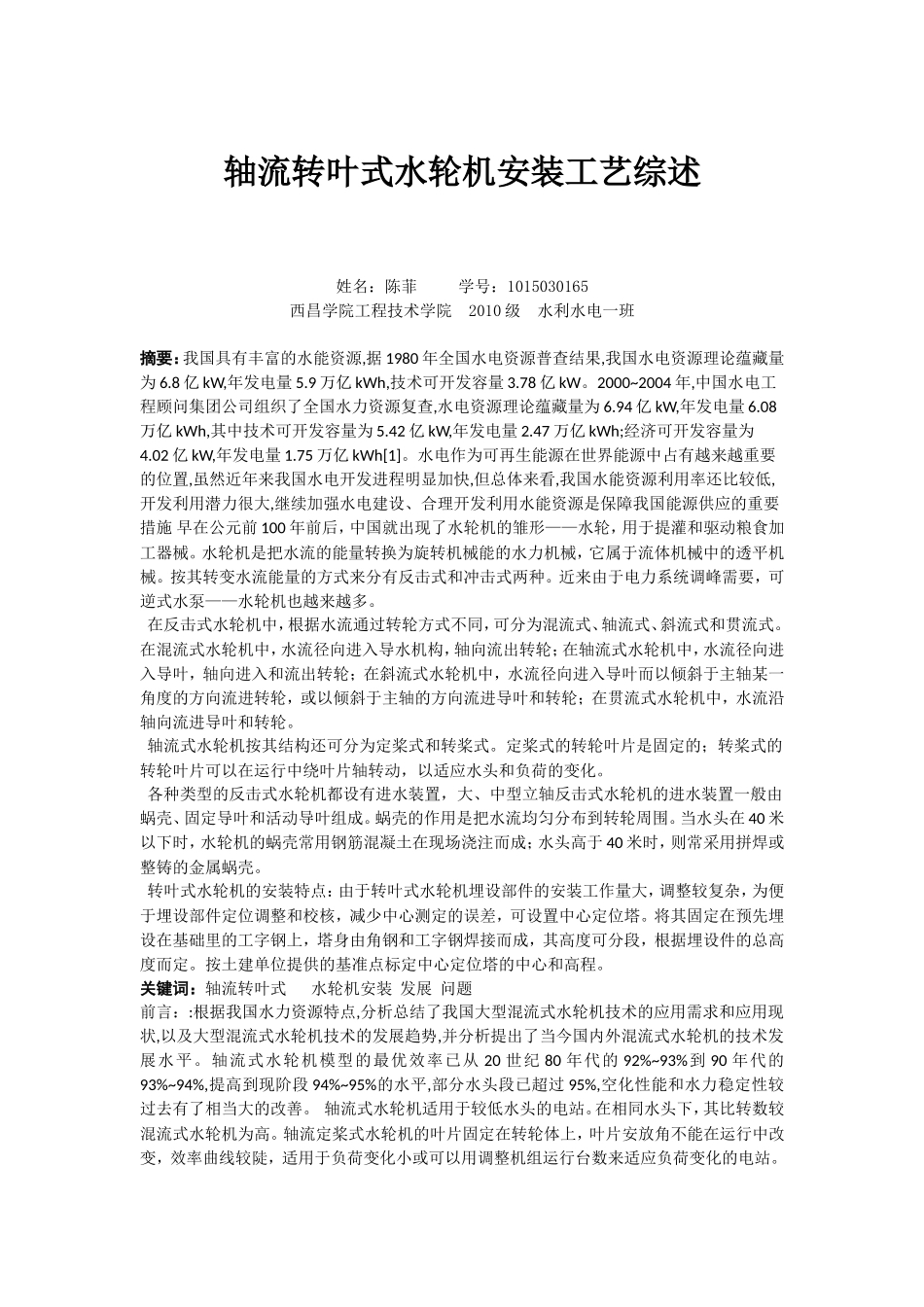

轴流转叶式水轮机安装工艺综述姓名：陈菲学号：1015030165西昌学院工程技术学院2010级水利水电一班摘要：我国具有丰富的水能资源,据1980年全国水电资源普查结果,我国水电资源理论蕴藏量为6.8亿kW,年发电量5.9万亿kWh,技术可开发容量3.78亿kW。2000~2004年,中国水电工程顾问集团公司组织了全国水力资源复查,水电资源理论蕴藏量为6.94亿kW,年发电量6.08万亿kWh,其中技术可开发容量为5.42亿kW,年发电量2.47万亿kWh;经济可开发容量为4.02亿kW,年发电量1.75万亿kWh[1]。水电作为可再生能源在世界能源中占有越来越重要的位置,虽然近年来我国水电开发进程明显加快,但总体来看,我国水能资源利用率还比较低,开发利用潜力很大,继续加强水电建设、合理开发利用水能资源是保障我国能源供应的重要措施早在公元前100年前后，中国就出现了水轮机的雏形——水轮，用于提灌和驱动粮食加工器械。水轮机是把水流的能量转换为旋转机械能的水力机械，它属于流体机械中的透平机械。按其转变水流能量的方式来分有反击式和冲击式两种。近来由于电力系统调峰需要，可逆式水泵——水轮机也越来越多。在反击式水轮机中，根据水流通过转轮方式不同，可分为混流式、轴流式、斜流式和贯流式。在混流式水轮机中，水流径向进入导水机构，轴向流出转轮；在轴流式水轮机中，水流径向进入导叶，轴向进入和流出转轮；在斜流式水轮机中，水流径向进入导叶而以倾斜于主轴某一角度的方向流进转轮，或以倾斜于主轴的方向流进导叶和转轮；在贯流式水轮机中，水流沿轴向流进导叶和转轮。轴流式水轮机按其结构还可分为定桨式和转桨式。定桨式的转轮叶片是固定的；转桨式的转轮叶片可以在运行中绕叶片轴转动，以适应水头和负荷的变化。各种类型的反击式水轮机都设有进水装置，大、中型立轴反击式水轮机的进水装置一般由蜗壳、固定导叶和活动导叶组成。蜗壳的作用是把水流均匀分布到转轮周围。当水头在40米以下时，水轮机的蜗壳常用钢筋混凝土在现场浇注而成；水头高于40米时，则常采用拼焊或整铸的金属蜗壳。转叶式水轮机的安装特点：由于转叶式水轮机埋设部件的安装工作量大，调整较复杂，为便于埋设部件定位调整和校核，减少中心测定的误差，可设置中心定位塔。将其固定在预先埋设在基础里的工字钢上，塔身由角钢和工字钢焊接而成，其高度可分段，根据埋设件的总高度而定。按土建单位提供的基准点标定中心定位塔的中心和高程。关键词：轴流转叶式水轮机安装发展问题前言：:根据我国水力资源特点,分析总结了我国大型混流式水轮机技术的应用需求和应用现状,以及大型混流式水轮机技术的发展趋势,并分析提出了当今国内外混流式水轮机的技术发展水平。轴流式水轮机模型的最优效率已从20世纪80年代的92%~93%到90年代的93%~94%,提高到现阶段94%~95%的水平,部分水头段已超过95%,空化性能和水力稳定性较过去有了相当大的改善。轴流式水轮机适用于较低水头的电站。在相同水头下，其比转数较混流式水轮机为高。轴流定桨式水轮机的叶片固定在转轮体上，叶片安放角不能在运行中改变，效率曲线较陡，适用于负荷变化小或可以用调整机组运行台数来适应负荷变化的电站。轴流转桨式水轮机是奥地利工程师卡普兰在1920年发明的，故又称卡普兰水轮机。其转轮叶片一般由装在转轮体内的油压接力器操作，可按水头和负荷变化作相应转动，以保持活动导叶转角和叶片转角间的最优配合，从而提高平均效率，这类水轮机的最高效率有的已超过94％。AxialflowvanetypeturbineinstallationprocessTheengineeringandTechnologyCollegeofXichangCollege2010waterconservancyandhydropowerclassAbstract:Turbineisthewaterenergyisconvertedintorotationalmechanicalenergypowermachine,belongingtothefluidmachineryinturbomachinery.In100BC,Chinaappearedtheturbineprototype--Hydraulic,forirrigationanddrivingfoodprocessingequipment.Mostmodernturbineinstallationinhydropowerstation,usedtodriveanelectricpowergenerator.Inthehydropowerstation,theupperreachesofthereservoirwaterinwaterpipetothehydraulicturbinerunnerofturbinerotate,push,drivethe...
