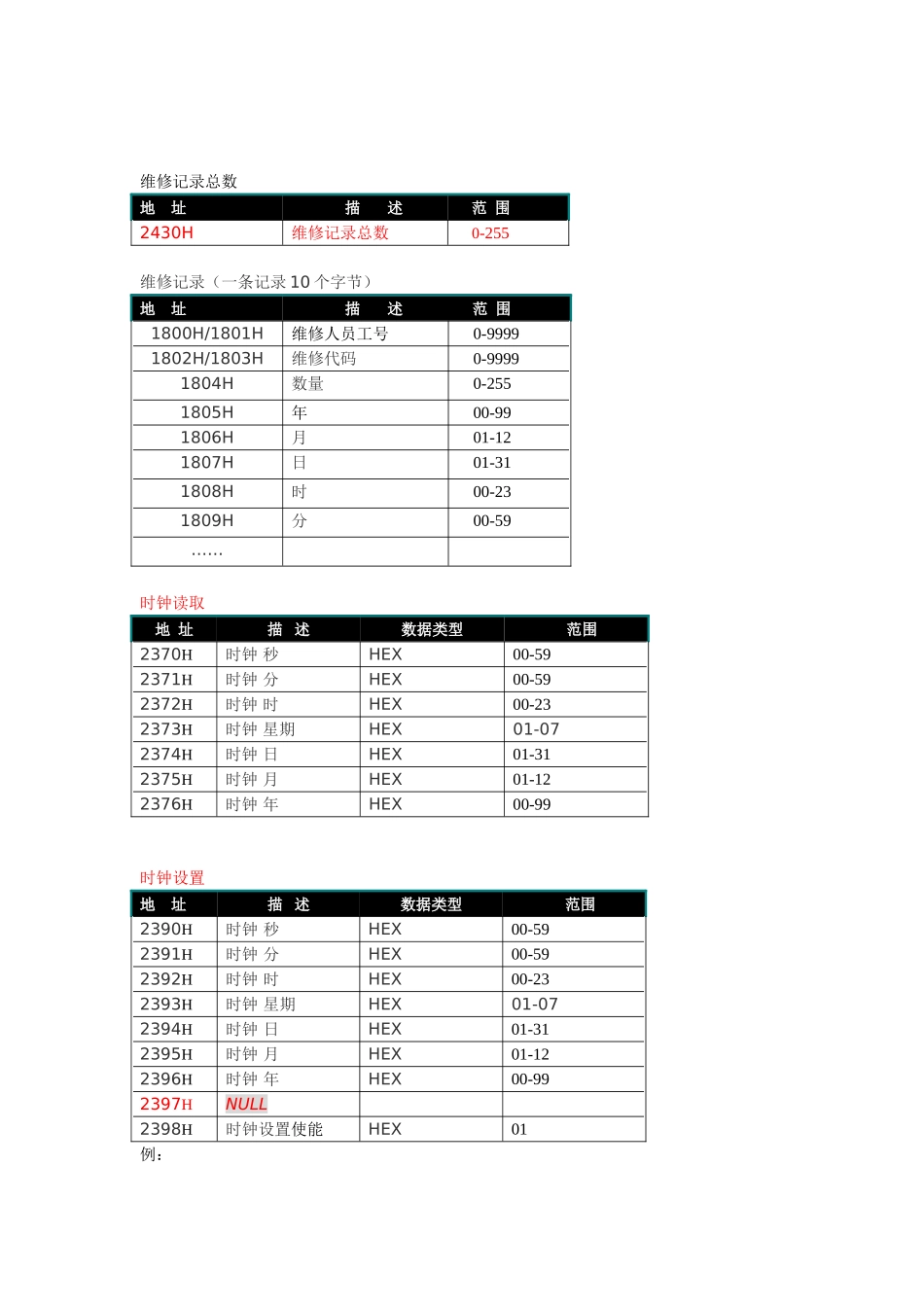

M-816空调控制器通讯协议采用RS485，波特率1200，1位起始位，8位数据位，1位停止位，无校验。CRC出错检查。设备号：设备号为通讯传送的第一个字节。这个字节表明由用户设定设备号的从机将接收由主机发送来的信息。并且每个从机都有具有唯一的设备号，并且响应回送均以各自的设备号开始。主机发送的设备号表明将发送到的从机地址，而从机发送的设备号表明回送的从机地址。地址0为广播地址，所有从机均接收，但不回送应答信息。功能码：通讯传送的第二个字节。M-816空调控制器的功能码为3（读）及6（写）两个（十进制）。作为主机请求发送，通过功能码告诉从机执行什么动作。仪表只支持Modbus功能码03H和06H。1．功能码“03H”能够访问所有输入寄存器，主要用于读取空调的参数。发送格式：地址功能码起始地址数据个数CRC0103高位低位高位低位高位低位返回格式：地址功能码字节个数数据CRC0103N数据（8位）1..N高位低位通信数据举例：读本机温度、湿度命令数据：010361000002DBF7返回数据：010304008502012B7A2．功能码“06H”能修改一个寄存器，本协议中主要用于设置一个可变的参数发送格式：地址功能码地址数据CRC0106高位低位高位低位高位低位返回格式：通信数据举例：1．关机命令命令数据：01066180000097DE返回数据：01066180000097DE2．开机命令：命令数据：010661800100964E返回数据：010661800100964E3．设置控制温度：控制温度为24.8℃命令数据：0106620400f8D631返回数据：0106620400F8D631通讯地址列表：地址功能码地址数据CRC0106高位低位高位低位高位低位维修记录总数地址描述范围2430H维修记录总数0-255维修记录（一条记录10个字节）地址描述范围1800H/1801H维修人员工号0-99991802H/1803H维修代码0-99991804H数量0-2551805H年00-991806H月01-121807H日01-311808H时00-231809H分00-59……时钟读取地址描述数据类型范围2370H时钟秒HEX00-592371H时钟分HEX00-592372H时钟时HEX00-232373H时钟星期HEX01-072374H时钟日HEX01-312375H时钟月HEX01-122376H时钟年HEX00-99时钟设置地址描述数据类型范围2390H时钟秒HEX00-592391H时钟分HEX00-592392H时钟时HEX00-232393H时钟星期HEX01-072394H时钟日HEX01-312395H时钟月HEX01-122396H时钟年HEX00-992397HNULL数据类型范围2398H时钟设置使能HEX01例：在2390H—2396H写入时间的秒、分、时、星期、日、月、年同时在2398H中写入1，即完传校时操作。当前主机状态地址描述2460H1：主机；0：从机当前机组工作象限地址描述2461H00B：温度高、湿度高(第一象限)01B：温度低、湿度高(第二象限)11B：温度低、湿度低(第三象限)10B：温度高、湿度低(第四象限)本机控制卡输入地址位M816-8M816-9描述使能状态描述使能状态2462HBIT7风机报警检测位0风机报警检测位0BIT6空气流量低报警检测位0空气流量低报警检测位0BIT5压缩机高压报警检测位0自定义报警1检测位0BIT4压缩机低压报警检测位0自定义报警2检测位0BIT3加湿器报警检测位1加湿器报警检测位1BIT2加热器报警检测位0加热器报警检测位0BIT1隔尘网淤塞报警检测位0隔尘网淤塞报警检测位0BIT0火警报警检测位0火警报警检测位02463HBIT7Nocare停止压缩机控制位1BIT6Nocare压缩机1高压报警检测位0BIT5Nocare压缩机1低压报警检测位0BIT4Nocare压缩机1过载报警检测位0BIT3Nocare压缩机2高压报警检测位0BIT2Nocare压缩机2低压报警检测位0BIT1Nocare压缩机2过载报警检测位0BIT0Nocare节能制冷设定位1网络主机状态地址位描述(0:正常,1:故障)2464HBIT7积水故障BIT6湿度1超高BIT5湿度2超高BIT4温度1超高BIT3温度2超高BIT2电压超高BIT1湿度1过低BIT0湿度2过低2465HBIT7温度1过低BIT6温度2过低BIT5电压过低BIT4备用BIT3备用BIT2备用BIT1备用BIT0备用主机检测状态报警地址位描述使能状态2466HBIT7积水报警1BIT6湿度1高限报警1BIT5湿度2高限报警1BIT4温度1高限警报1BIT3温度2高限报警1BIT2电压高限报警1BIT1湿度1低限报警1BIT0湿度2低限报警12467HBIT7温度1低限报警1BIT6温度2低限报警1BIT5电压低限报警1BIT4备用BIT3备用BIT2备用BIT1备用BIT0备用本机控制卡报警地址位M816-8M816-9描述使能状态描述使能状态2468HB...
