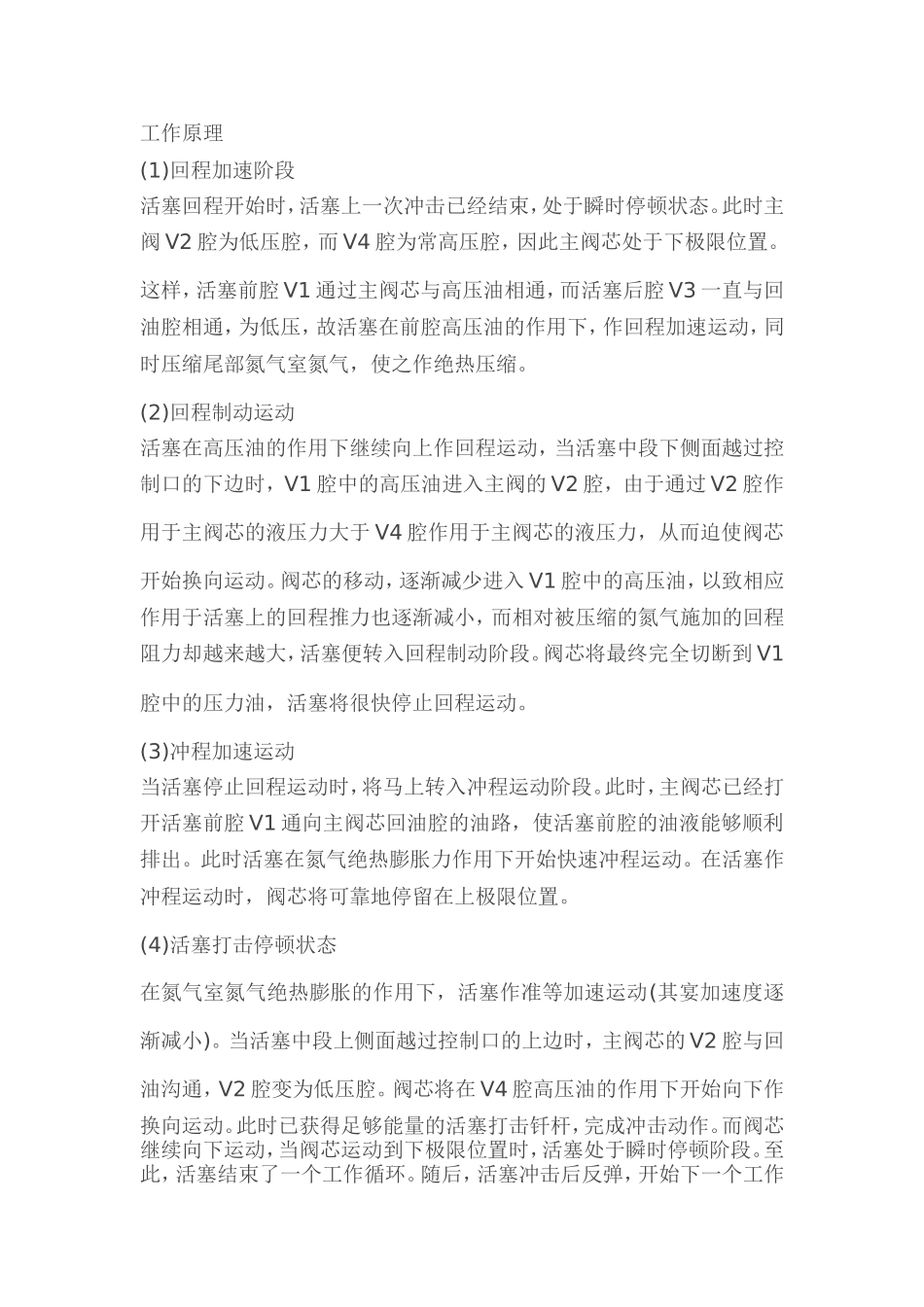

工作原理(1)回程加速阶段活塞回程开始时，活塞上一次冲击已经结束，处于瞬时停顿状态。此时主阀V2腔为低压腔，而V4腔为常高压腔，因此主阀芯处于下极限位置。这样，活塞前腔V1通过主阀芯与高压油相通，而活塞后腔V3一直与回油腔相通，为低压，故活塞在前腔高压油的作用下，作回程加速运动，同时压缩尾部氮气室氮气，使之作绝热压缩。(2)回程制动运动活塞在高压油的作用下继续向上作回程运动，当活塞中段下侧面越过控制口的下边时，V1腔中的高压油进入主阀的V2腔，由于通过V2腔作用于主阀芯的液压力大于V4腔作用于主阀芯的液压力，从而迫使阀芯开始换向运动。阀芯的移动，逐渐减少进入V1腔中的高压油，以致相应作用于活塞上的回程推力也逐渐减小，而相对被压缩的氮气施加的回程阻力却越来越大，活塞便转入回程制动阶段。阀芯将最终完全切断到V1腔中的压力油，活塞将很快停止回程运动。(3)冲程加速运动当活塞停止回程运动时，将马上转入冲程运动阶段。此时，主阀芯已经打开活塞前腔V1通向主阀芯回油腔的油路，使活塞前腔的油液能够顺利排出。此时活塞在氮气绝热膨胀力作用下开始快速冲程运动。在活塞作冲程运动时，阀芯将可靠地停留在上极限位置。(4)活塞打击停顿状态在氮气室氮气绝热膨胀的作用下，活塞作准等加速运动(其宴加速度逐渐减小)。当活塞中段上侧面越过控制口的上边时，主阀芯的V2腔与回油沟通，V2腔变为低压腔。阀芯将在V4腔高压油的作用下开始向下作换向运动。此时已获得足够能量的活塞打击钎杆，完成冲击动作。而阀芯继续向下运动，当阀芯运动到下极限位置时，活塞处于瞬时停顿阶段。至此，活塞结束了一个工作循环。随后，活塞冲击后反弹，开始下一个工作周期操作时注意事项1．正确操作正确的操作将有助于破碎工作的快速进行。当操作不足时，将使打击的力量无法全然发挥；同时，破碎锤打击力量会反震至破碎锤本体、护板及工程机本身的操作臂等，而导致上述部位的损坏。反过来说，当操作的程度过大，会导致工程机械前部已举起时，可能会因石块破碎导致工程机械瞬间前倾。使得破碎锤的本体或护板猛力撞击石块而产生损伤。上述情况宜尽量避免；因不当的回震，会回传至工程机械本身。所以在进行打击工作时，应确认每次操作均为正确的加载；另破碎锤在不使用时，应予较完整的检查及维护。2．破碎锤操作方向当运行破碎工作时，请确认钎杆着点的方向与击破碎物的表面为垂直方向，并尽可能随时保持；如果与击破物表面为倾斜状度,则钎杆有可能自表面滑开,在此情况下,将会导致钎杆损坏并影响活塞。在破碎时，请先选择适当的打击点。并确认钎杆确实稳固后，再进行打击。破碎前的准备（1）当发现油管松动时，立刻停止作业。当破碎锤高压或低压软管有过度松动的现象时，请立即停止作业并即时检查及修理。同时为小心起见，宜同时检查其它地方是否有漏油情形发生，操作员应严格要求随时注意打击点的状况。（2）避免让破碎锤在无目标物状况下空击。当岩石或目标物已击碎时，请立即停止破碎锤的打击动作，持续漫无目标的冲击只会造成前体及主体螺丝松动及受损，更甚者损及工程机械体。而发生漫无目的的打击状况，除因插入不当外，将破碎锤摇晃使用亦会造成影响。（3）勿以破碎锤推动重物或大石块工作时勿以护板做为推动重物的工具，因此只会造成护板螺丝、钎杆破裂及损伤破碎锤，甚至会使吊臂断裂的主因。4）勿以钎杆以摇晃使用破碎作业进行时，如企图将钎杆以摇晃使用，主体螺丝与钎杆均将有破裂的可能。5）勿使用打击动作连续操作一分钟以上。当在同一定点连续打击一分钟以上而未能将目标物击破时，请改变打击的选定点再行尝试。试图在同一定点不断打击仅会造成钎杆的过度损耗。（6）当目标物为较大或较硬之石块时，请选择以从边缘处进行破碎之作业。不论再大及再硬的石块，选择从边缘开始打击通常是较容易击破的方式。（7）操作破碎锤时请选择适当之引擎速度。以合适的引擎速度进行破碎作业。通常不当地提升引擎的速度至超过工作所需要的速度时，并未能加强打击之力时的强度；相反地；将会使液压油之温度快速上升，致润滑能力及工作能力下降而有损及活塞及气阀的危险。8）勿在水中或...
