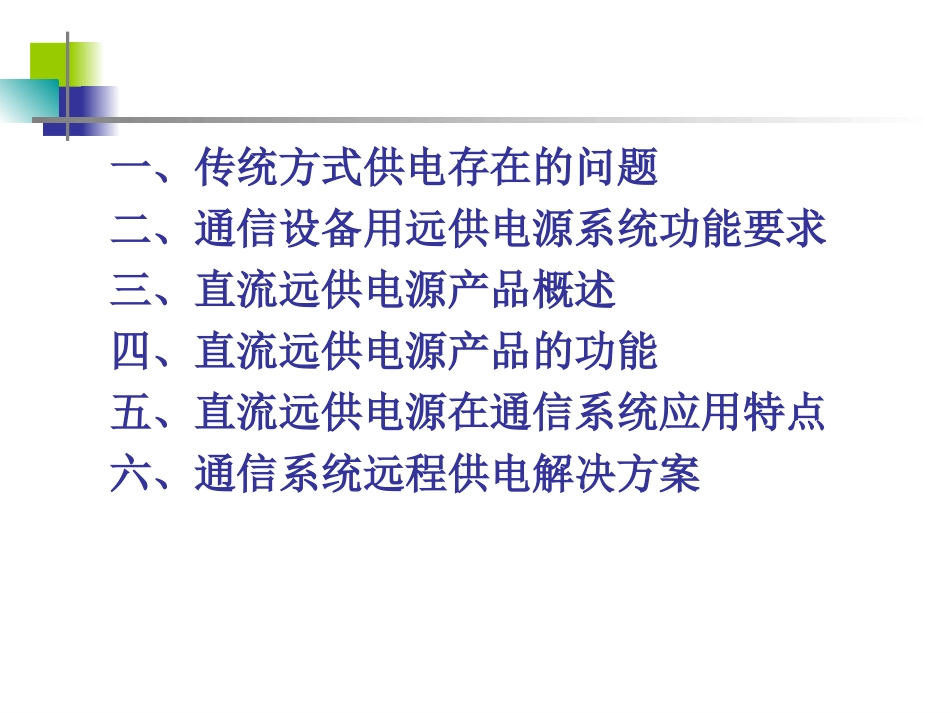

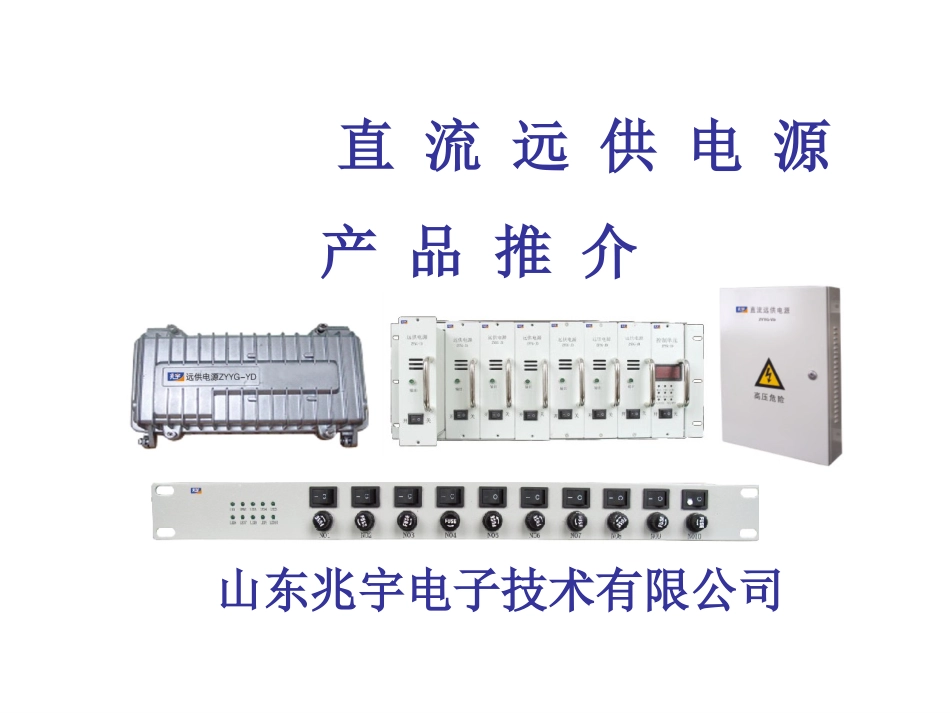

直流远供电源产品推介山东兆宇电子技术有限公司一、传统方式供电存在的问题二、通信设备用远供电源系统功能要求三、直流远供电源产品概述四、直流远供电源产品的功能五、直流远供电源在通信系统应用特点六、通信系统远程供电解决方案随着通信网络的建设和升级，各种数据业务、多媒体业务应用日益普及，产品的集成度将会更高。在这种情况下，设备对其运行环境也提出了更加严格的要求，尤其对电源质量提出了更加苛刻的要求。有些基站建设在城乡或山区，电网环境恶劣，轻则造成系统失效，重则造成系统崩溃、设备损坏。无论是失效还是崩溃都直接影响了通信信号的稳定及服务质量。因此，基站供电问题成为目前运营商亟待解决的问题。二、现阶段通信系统的供电情况传统方式供电存在的问题1、安装、维护需供电局、外单位（业主或市民）协助，管理成本高；2、拉闸停电以及电力维修、电网故障会造成服务中断；3、城乡电网电压波动大、畸变严重，容易引入浪涌和雷击，影响设备功效，甚至损坏设备；4、专线供电，专用电表、商用电价等高额的运营成本；5、采用UPS，其后备时间受限制、体积大、置放及维护成本高、容易被盗；6、无电力供应区域：诸如风景区等无供电保障而又必须提供通信信号的区域，另行铺设专用电力电缆，工程量大，施工时间长。三、通信设备用远供电源系统功能要求YD/T1817-2008《通信用直流远供电源系统》标准规范要求，通信用直流远供电源设备应具有以下功能：1、局端设备使用温度-5℃～+40℃，相对湿度≦90％；远端设备使用温度-40℃～+45℃，相对湿度≦90％；2、输入电压48VDC，输入超限关闭输出；3、线—地漏电保护，故障发生2S，线—地电流不超过25mA,线—线电流不超过60mA；4、开路保护功能，当局端设备和远端设备连接线路断开时，能停止输出高压，并能上报监控主机；5、具备监控功能；6、具有雷击浪涌防护功能等；四、远供电源产品概述ZYYG系列远供电源是专门满足当前通信网络3G基站，EPON、室内外机房建设而开发设计的电源产品，该产品采用PMW脉宽调制技术，局端设备将机房内稳定的电能通过复合光缆、电力线缆输送至远端，为当地接电不便或供电不稳定的通信设备提供稳定、可靠、经济的电源供应。直流远供电源系统由局端设备（ZYYG-JD）和远端设备（ZYYG-YD）组成。远端设备局端设备远端设备分配单元产品结构远程供电的基本工作原理：即将已有的局端直流-48V基础电源经局端设备升压为直流高（280V/400V）传输至远端（负载）设备端，再经变压至负载设备所需的标准输入电压为远端（负载）设备供电。远程供电的基本工作原理1、输入过欠压保护机房-48V电压高于60V或低于40V时，局端设备停止输出。保证了局端设备的安全可靠或防止机房电池组放电过量，保证了电池组的安全使用。2、输出过压保护远端设备输出电压高于DC400V时，远端设备保护，停止输出。保证了通信设备输入电压的可靠性。3、输出过流保护经过传输电缆的电流大于额定值时，局端设备保护，停止输出。防止了电缆过热或损坏，保证了传输电缆的安全可靠。4、开路保护开路保护：当传输回路部分或全部被破坏时，为确保维护人员与设备安全，系统切断高压输出。5、短路保护当传输回路中，某处电缆的正极与负极短接时，或者正极与负极任一极与大地短接时，为了保证设备和线路的安全，系统切断高压输出。五、兆宇直流远供电源产品功能6、强电入侵保护当系统检测到，有市电与电源传输线路产生搭接时，系统切断局端的高压输出。7、线-地漏电流保护当传输回路中，因为有人接触或其它故障而产生线-地漏电流时，系统切断局端的高压输出，保证用户利益，对人身无伤害。8、故障隔离点对多点的应用情况时，其中一设备有故障时不会影响到另一设备的正常运行。9、故障报警上述保护动作的同时，不同颜色指示灯亮，指示相应故障类型。远程监控干节点输出：上述保护动作的同时，干节点闭合，故障信息上传给监控设备。10、防雷功能具有防雷保护功能；11、多模块冗余具有防雷保护功能；直流远供电源产品功能六、直流远供电源在通信行业中的应用特点1、降低通讯设备断电时间ZYYG系列直流远供电源系统直接将局端机房内稳定的-48V电源经远供...
