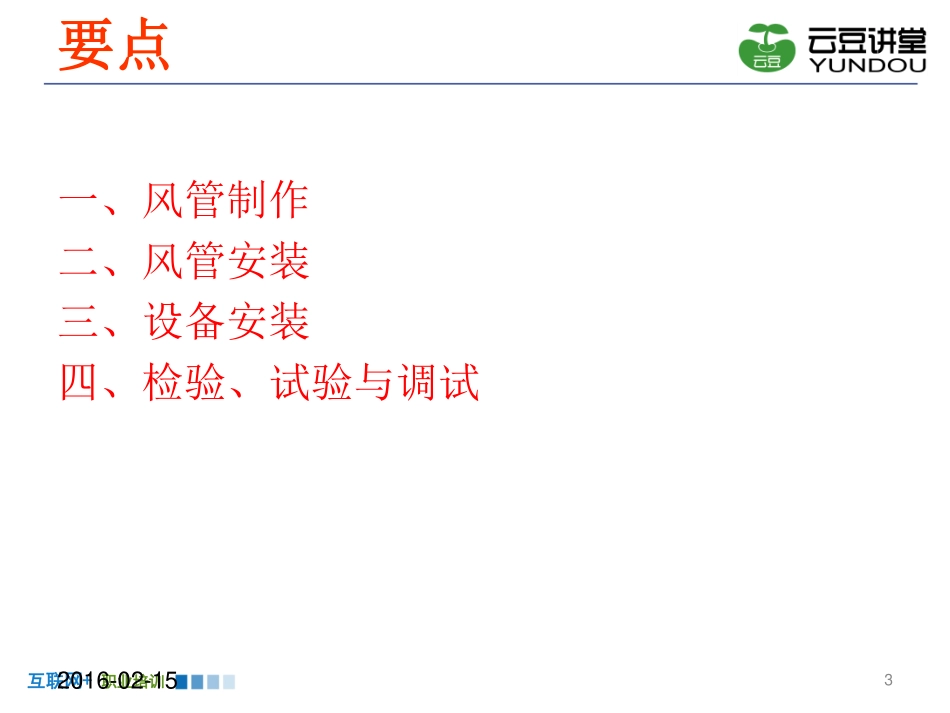

互联网+职业培训江苏省八大员考核讲义设备安装施工员管理实务互联网+职业培训第3章通风与空调安装工程目录互联网+职业培训2016-02-153要点一、风管制作二、风管安装三、设备安装四、检验、试验与调试互联网+职业培训2016-02-154通风与空调系统简介组成：进气处理系统、送风机或排风机、风管系统、热湿处理设备、排气处理系统分类：按动力分：自然通风、机械通风按作用范围分：局部通风、全面通风按介质传输方向分：送风、排风按功能分：换气通风、工业通风、事故通风、消防通风、人防通风1、通风系统互联网+职业培训通风与空调系统简介2、空调系统2016-02-155组成：空气处理设备、冷源和热源、空调风系统、水系统、控制调节装置分类：按用途分：舒适性、工艺性空调按热温负荷介质分：全空气、全水、空气-水系统按空气来源分：直流、封闭、回风式按设备集中程度分：集中式、半集中式、分散式空调互联网+职业培训一、风管的制作1、风管系统按其系统工作压力分类：系统工作压力P≤500Pa为低压系统；500Pa＜P≤1500Pa为中压系统；＞1500Pa为高压系统。2、金属风管：风管的密封：低压系统要求接缝和接管连接处严密。主要依靠板材连接的密封，当采用密封胶嵌缝和其他方法密封时，密封面设在风管的正压侧，密封胶性能应符合使用环境的要求。板材选用：系统工作压力为500Pa的排烟系统风管，其钢板厚度可按高压系统选用。弹簧夹的材质弹性应不低于风管板材的弹性。薄板法兰风管在法兰四角连接处、支管与干管连接处的内外面进行密封。风管边长中低压系统高压系统除尘系统≤3200.50.751.5450-6300.60.752.0630-10000.751.02.01250-20001.01.2按设计互联网+职业培训一、风管的制作法兰角钢选用薄钢板法兰风管连接形式及适用范围弹簧夹式：风管边长≤1000插接式、顶丝卡式：风管边长≤2000组合式：风管边长≤2000（低压2500）C型插条的两端延长量宜为20mm。风管加固通常采用外框加固、纵向加固、点加固和压筋加固等形式。不锈钢板厚度小于等于1mm时，进行手工咬口制作，不得用碳素钢锤。不锈钢板厚度大于1mm时，采用氩弧焊或电弧焊焊接。不锈钢风管采用法兰连接，法兰材质为碳素钢时，其表面应进行镀铬或镀锌处理。铝板厚度小于等于1.5mm时，板材的连接可采用咬接或铆接，不应采用按扣式咬口；大于1,5mm时，采用氩弧焊或气焊焊接。铝板风管与法兰连接采用铆接时，应采用铝铆钉。采用碳素钢法兰时，表面应按设计要求作防腐绝缘处理。铝板矩形风管的连接，一般不采用C、S平插条形式角钢规格低压风管中压风管高压风管25×3≤1250≤1000≤63030×3≤2000≤2000≤125040×4≤2500≤2500≤160050×5≤4000≤3000≤2500互联网+职业培训一、风管的制作3、非金属风管酚醛复合风管与聚氨脂复合风管材料选用：非金属风管材料的燃烧性能应符合《建筑材料燃烧性能分级方法》GB8624规定的不燃A级或难燃B1等级。PVC连接件应为难燃B1级，其厚度应大于等于1.5mm。4、净化空调系统风管净化空调系统风管要减少纵向接缝，且不能横向接缝。风管不得采用S型插条、C型直角插条及联合角插条的连接方式。用无腐蚀性清洗液将内表面清洗干净。5、柔性风管防排烟系统的柔性短管的制作材料必须为不燃材料，空气洁净系统的柔性短管应是内壁光滑、不产尘的材料。风管材料、胶粘剂的燃烧性能达到难燃B1级。6、风管部件、配件风管部件：风口、阀门、排气罩、风帽、柔性短管、检查门和测定孔等。风管配件：弯管、三通、四通、各类变径及异形管、导流叶片和法兰。矩形弯头分为：同心弧型、内外直角型、内斜线外直角型、内外直角型。矩形风管弯管的制作，一般应采用曲率半径为1倍平面边长的内外同心弧形弯管。当采用其他形式的弯管，平面边长大于500mm时，必须设置弯管导流片。迎风面应有30°斜面或R=150mm弧面。互联网+职业培训二、风管安装1、金属风管安装支吊架安装：当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。风管垂直安装，间距不应大于4m，单根直管至少应有固定点2个。支、吊架设置避开风口、阀门、检查门及自控机构，离风口...
