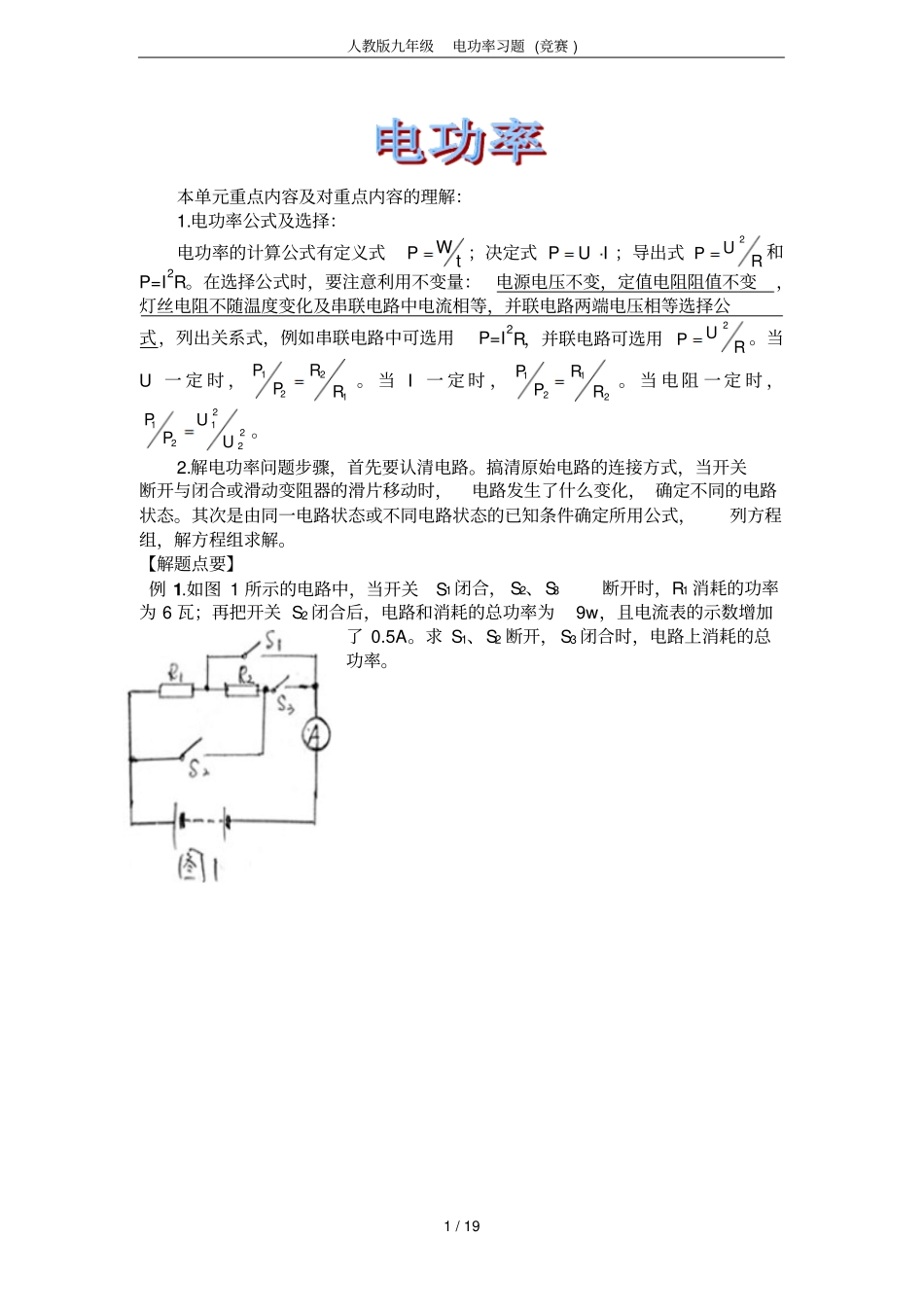

人教版九年级电功率习题(竞赛)1/19本单元重点内容及对重点内容的理解：1.电功率公式及选择：电功率的计算公式有定义式PWt；决定式PUI；导出式PUR2和P=I2R。在选择公式时，要注意利用不变量：电源电压不变，定值电阻阻值不变，灯丝电阻不随温度变化及串联电路中电流相等，并联电路两端电压相等选择公式，列出关系式，例如串联电路中可选用P=I2R，并联电路可选用PUR2。当U一定时，PPRR1221。当I一定时，PPRR1212。当电阻一定时，PPUU121222。2.解电功率问题步骤，首先要认清电路。搞清原始电路的连接方式，当开关断开与闭合或滑动变阻器的滑片移动时，电路发生了什么变化，确定不同的电路状态。其次是由同一电路状态或不同电路状态的已知条件确定所用公式，列方程组，解方程组求解。【解题点要】例1.如图1所示的电路中，当开关S1闭合，S2、S3断开时，R1消耗的功率为6瓦；再把开关S2闭合后，电路和消耗的总功率为9w，且电流表的示数增加了0.5A。求S1、S2断开，S3闭合时，电路上消耗的总功率。人教版九年级电功率习题(竞赛)2/19例2.如图2所示的电路中，电阻R1、R2、R3的阻值都是10千欧，电源电压保持不变。求(1)当S1、S2闭合时，电流表的示数是0.6毫安，则电源电压、R2和R3消耗的电功率之比分别多少？(2)S1、S2都断开时，R3消耗的电功率与S1、S2都闭合时R3消耗的电功率之比。例3.如图3灯泡L标有“12V、2W”，R1=36欧，(1)开关S断开，滑至b端时，灯泡L的实际功率PP实额14，求变阻器的最大电阻。(3)闭合开关S移动滑片P，求灯泡L消耗功率最大变化范围。例4.图4所示的电路，电源电压保持不变，灯的电阻不随温度变化，当开关S闭合，滑片P位于变阻器的B端时，电路消耗的总功率为6瓦。当开关S断开，滑片P位于变阻器的A端时，灯E正常发光，电路消耗的总功率为7.2瓦。当开关S断开，滑片P位于变阻器的B端时，电压表的示数为4.5伏，且电阻R1、R2两端的电压之比为2∶3。求：(1)电源电压。(2)灯E的额定功率。人教版九年级电功率习题(竞赛)3/19例5.如图5所示电路，电路两端电压保持不变。当只闭合开关S1时，通过电阻R1的电流是I1；当只闭合开关S2时，通过R2的电流是I2，电阻R2消耗的功率是20瓦，I1∶I2=3∶2，当只闭合开关S3时，电阻R3消耗的功率是15瓦。求：(1)只闭合S1时，R1消耗的功率。(2)只闭合S3时，R消耗的功率。例6.将电阻R与用电器A串联联接到电源两极，若电源电压恰好等于用电器A的额定电压，A消耗的功率是25瓦；若把用电器A换成用电器B，B消耗的功率是32瓦。已知用电器B的额定电压与A相同，额定功率是A的两倍，求用电器A的额定功率。人教版九年级电功率习题(竞赛)4/19例7.如图所示，电源两端电压不变。当闭合开关S、S1，滑动变阻器接入电路的阻值为RM时，电压表V1的示数为U1，电阻R1的电功率P1=10W，电流表的示数为I1；当只闭合开关S，滑动变阻器接入电路的阻值为RN时，电压表V2的示数为U2，电阻R1与滑动变阻器的总功率P2=5W，电流表的示数为I2；当只闭合开关S，滑动变阻器的滑片P移到B端时，电阻R2的功率为P3，电流表的示数为I3。已知：，。求：（1）电流I1与I2之比；（2）电阻RM与RN之比；（3）电功率P3。（请画出相关电路状态的等效电路图）人教版九年级电功率习题(竞赛)5/19【同步练习】1.一同学设计了如图7所示的调光电路，若电源电压不变，当滑动变阻器的滑片P从b端滑向a端的过程中，小灯泡的亮度变化是()A.逐渐变亮B.逐步变暗，直至熄灭C.光变暗，然后变亮D.光变亮，后变暗直至熄灭2.两个定值电阻R1和R2(R1＞R2)，串联后接入电压为U的电源上，功率分别是P1和P2；将R1和R2并联后仍接在电压为U的电源上，功率分别是P1和P2，则()A.P1+P2=P1+P2B.P1+P2＞P1C.P1＜P1，P2＜P2D.P1＞P2，P1＞P23.如图8所示的电路中，滑动变阻器的滑动触点P把滑动变阻器分为RAP和RPB两部分并联，已知滑动变阻器的总电阻R=16欧，电源电压U=6伏，安培表的最大量程为2安。求：(1)当滑动变阻器的滑动触点P置于中点时，安培表的读数是多少？滑动变阻器所消耗的总功率是多少？(2)为了使安培表所通过的电流不超过其量程，滑动变阻器的滑动触片P在AB间滑动的最大阻值范围是多少欧？人教版九年级电功率习题(竞赛)6/19...
