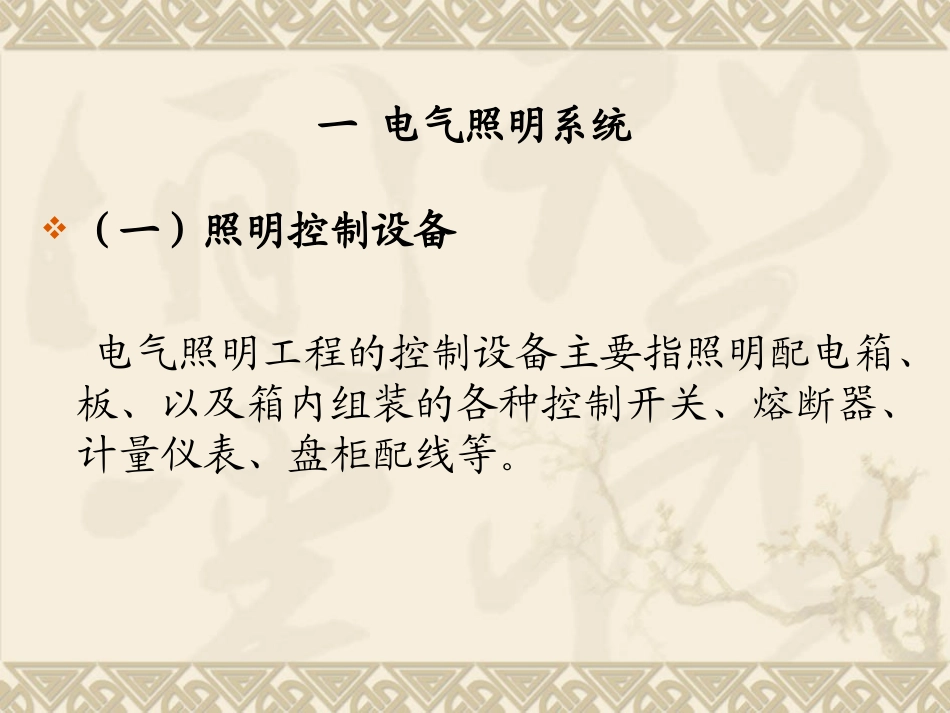

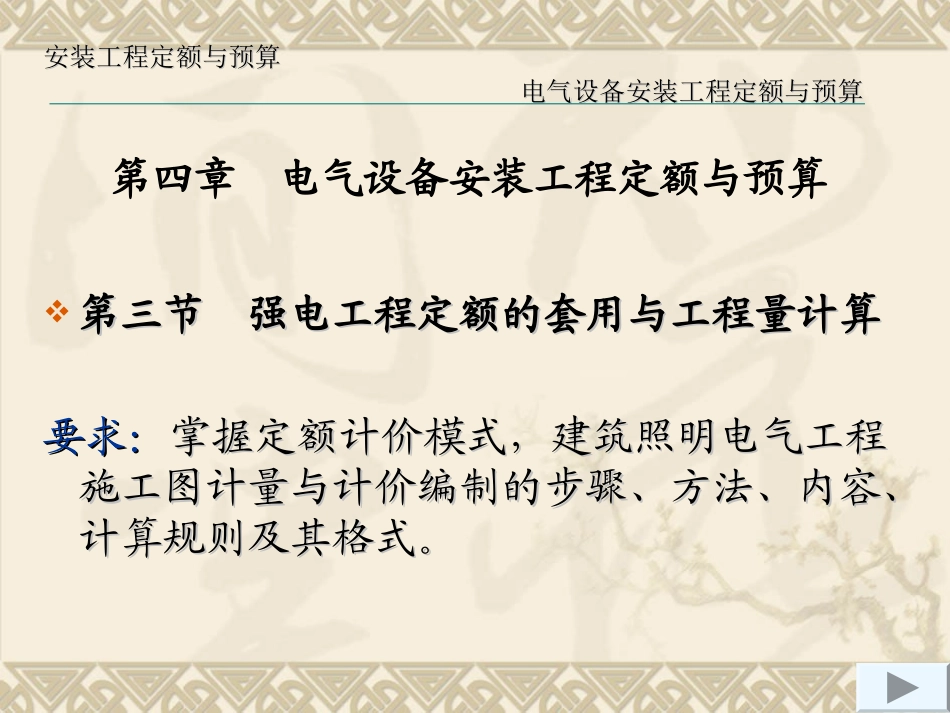

第四章电气设备安装工程定额与预算第三节强电工程定额的套用与工程量计算第三节强电工程定额的套用与工程量计算要求：要求：掌握定额计价模式，建筑照明电气工程掌握定额计价模式，建筑照明电气工程施工图计量与计价编制的步骤、方法、内容、施工图计量与计价编制的步骤、方法、内容、计算规则及其格式。计算规则及其格式。安装工程定额与预算安装工程定额与预算电气设备安装工程定额与预算电气设备安装工程定额与预算一电气照明系统（一）照明控制设备电气照明工程的控制设备主要指照明配电箱、板、以及箱内组装的各种控制开关、熔断器、计量仪表、盘柜配线等。配电箱分成套配电箱和非成套配电箱1.成套配电箱安装、配电板安装（1）定额工作内容包括开箱、检查、安装、查校线、接地等（2）定额套用成套配电箱按安装方式不同分落地式和悬挂嵌入式两类，其中悬挂嵌入式以半周长划分子目，套用定额2-263-266（3）工程量计算规则配电箱按安装方式不同，悬挂嵌入式配电箱以半周长划分子目，均以“台”计量，套用相应定额。成套配电箱为未计价材料。配电板是指未装电气元件的空配电板，定额不分材质及安装方式，均按配点板半周长划分项目。2.非成套配电箱（盘、板）工作内容包括：制作、选料、下料、做榫、净面、拼缝、钻孔、拼装、砂光、油漆、包铁皮定额说明及工程量计算规则（1）箱制作为铁质时以“100kg”计量；木质配电箱制作以半周长分项以“套”计量；配电板制作区别材质不同以“m2”计，配电板安装，区分板体半周长不同以“块”计。（2）箱、盘、板内电气元件安装：根据施工图纸箱、盘、板设计系统图进行计算：如电度表（个）、各种开关（个）、继电器（个）、接触器（个）、熔断器（个）、插座、端子箱（台）、端子板外接线（个）、焊（压）接线端子（个）、端子板（组，10个头为一组）等安装，查用第二册第四章相应子目。（3）配电箱、盘、板内配线：盘柜配线分不同规格以“10m”计量，其长度L=（盘、柜半周长+预留长度）×出线回路数。查用第二册第四章相应子目。盘、箱、柜的外部进出线预留长度计算工程量如下表。1、成套配电箱：（1）成套配电箱安装；（2）成套配电箱价值。2、非成套配电箱：（1）配电箱制作（区分铁质、木制）；（2）配电板制作；（3）配电板安装；（4）配电板上电器元件安装；（5）盘内配线；（6）配电箱安装（同成套配电箱安装）。配电箱预算列项：（二）配管配线配管、配线是指电气设备安装工程中配电线路和配电线路保护管的敷设。1.工作内容：测位、画线、打眼、埋螺栓、锯管、套丝、煨弯、配管、刨沟、抹砂浆保护层、接地、刷漆。2.定额说明：配管工程均未包括接线箱、盒及支架的制作安装。钢索架设及拉紧装置，插接式母线槽支架、槽架及配管支架的制作安装，应执行铁构件制作定额。3.工程量计算规则（1）各种配管工程量区分管材质、敷设方式和规格不同，按“延长米”计量。不扣除接线盒（箱）、灯头盒、开关盒所占长度，但应扣除柜、箱、屏所占长度。（2）管内穿线工程量计算应区分线路性质（照明线路和动力线路）、导线材质（铝芯线、铜芯线和多芯软线）、导线截面，按单线“延长米”为计量单位计算。线路分支接头线的长度以综合考虑在定额中，不得另行计算。灯具、明暗开关、插座、按钮等的预留线，以分别综合在定额内，不另行计算。照明线路中的导线截面大于或等于6mm2时，应执行动力线路管内穿线相应子目。管内穿线长度可按下式计算：管内穿线长度=（配管长度+导线预留长度）×同截面导线根数导线进入开关、柜、箱、设备预留长度，分别计入相应的工程量。导线与柜、箱、设备等相连预留长度示意图AP设备AKALL1L4L3L2h1150~200h2h3地面hA+B0.3m1mA+B连接设备导线（每一根线）预留长度序号项目预留长度/m说明1各种开关箱、柜、板各种开关箱、柜、板宽+高盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀开头、启动器、母线槽进出线盒0.3从安装对象中心算起3由地面管子出口引至动力接线箱1.0从管口算起4由电源与管内导线连接（管内穿线与硬、软母线接头）1.5从管口算起5出户线（或进户线）1.5从管口算起（3...
