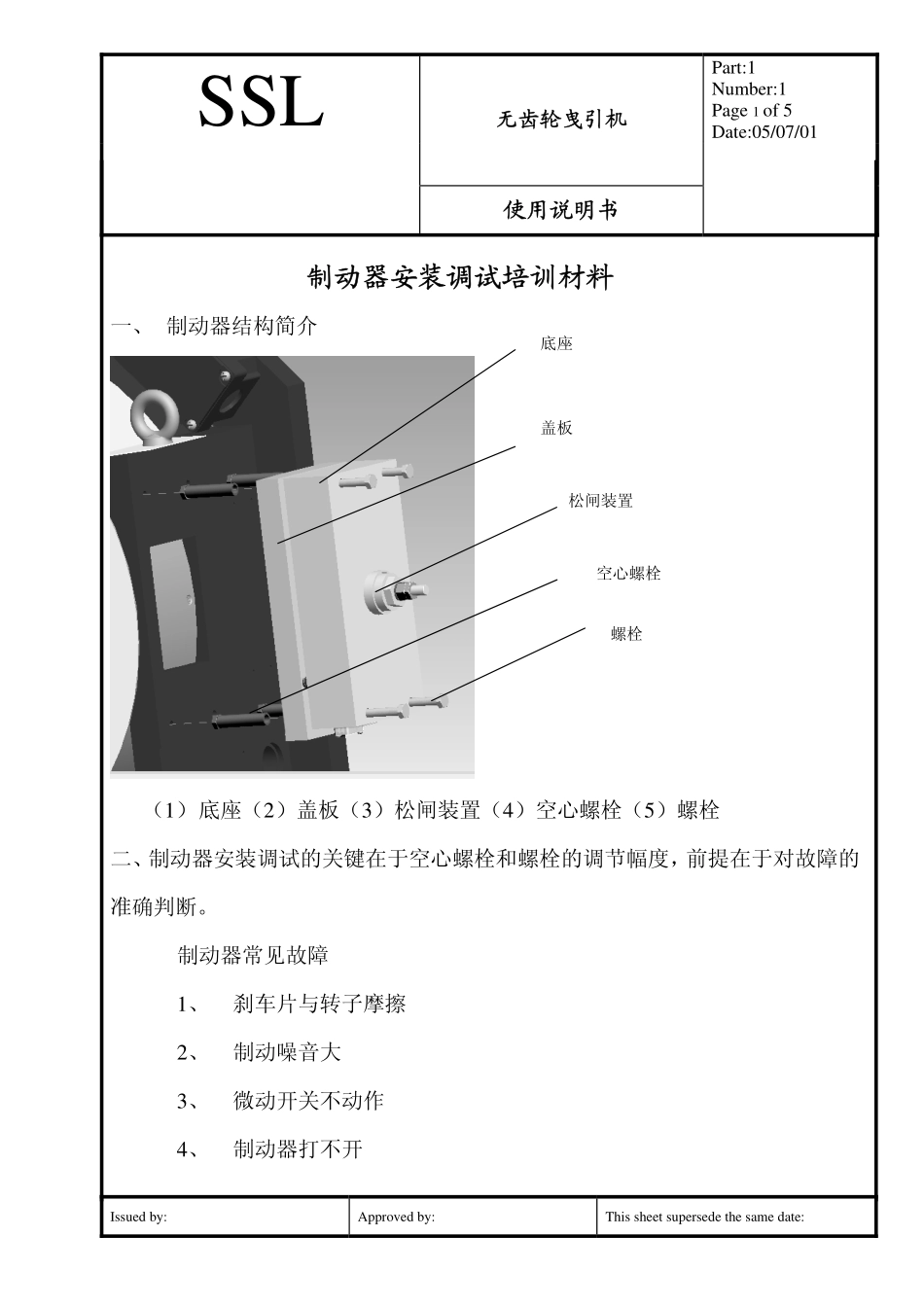

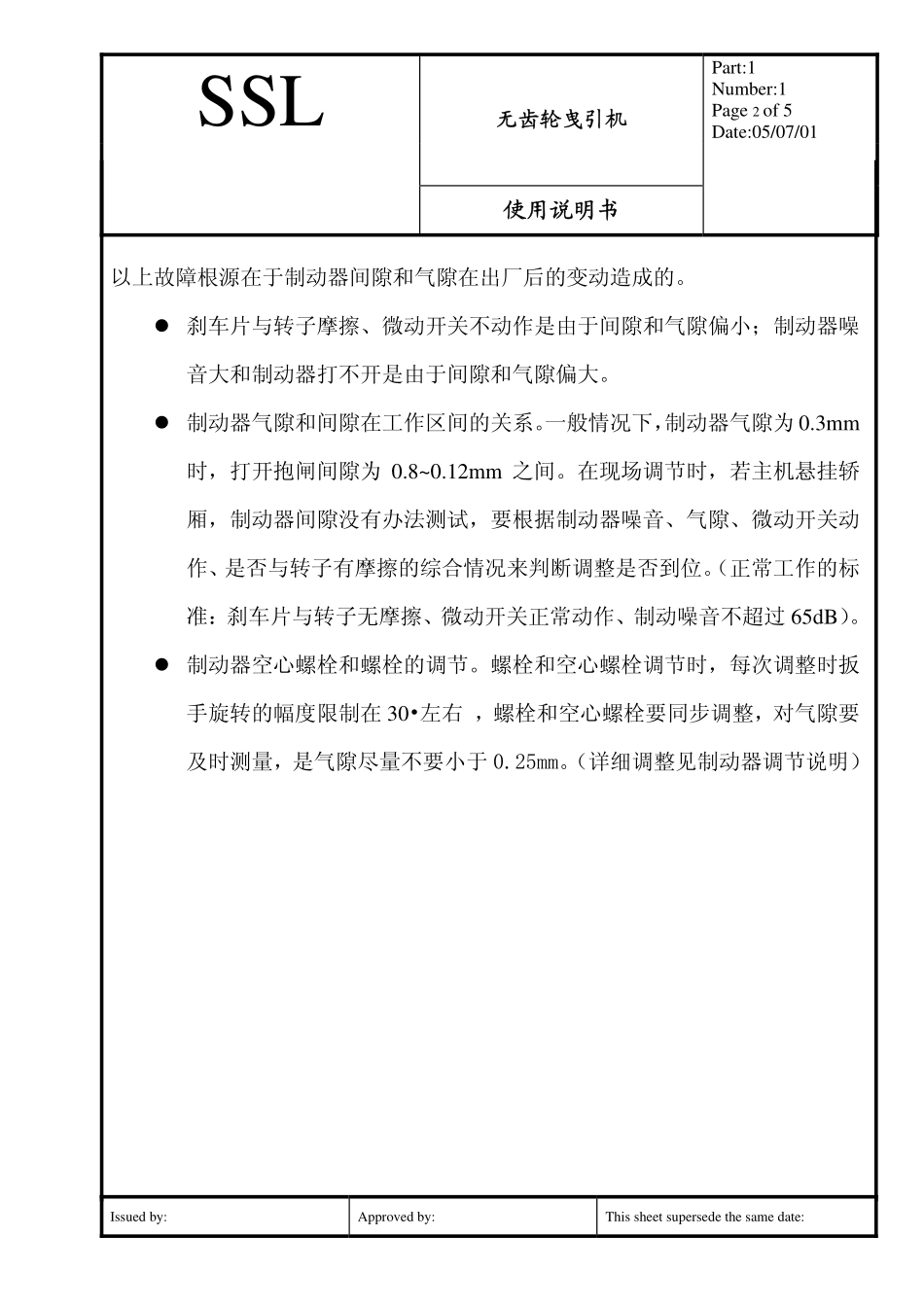

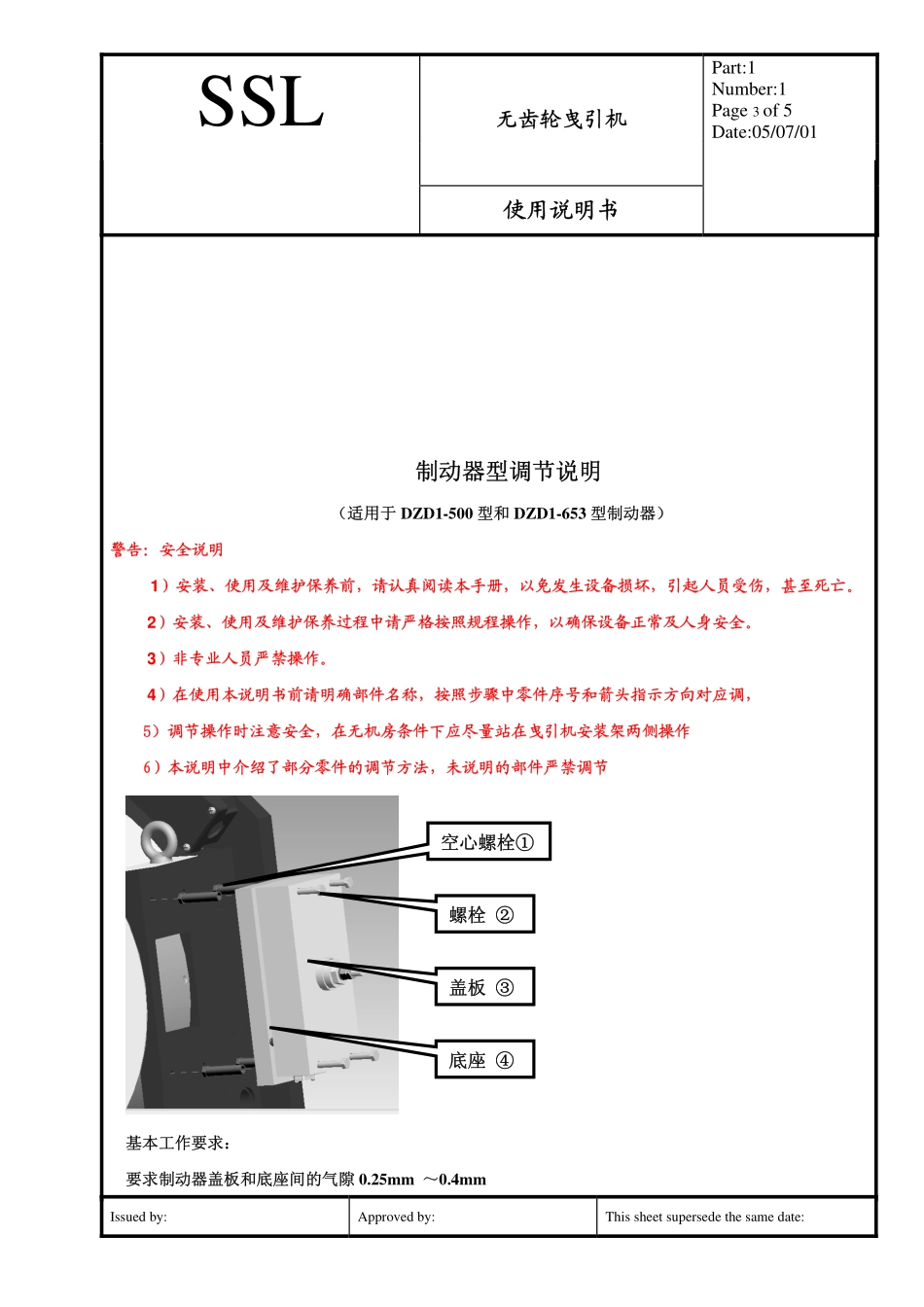

无齿轮曳引机SSL使用说明书Part:1Number:1Page1of5Date:05/07/01Issuedby:Approvedby:Thissheetsupersedethesamedate:制动器安装调试培训材料一、制动器结构简介（1）底座（2）盖板（3）松闸装置（4）空心螺栓（5）螺栓二、制动器安装调试的关键在于空心螺栓和螺栓的调节幅度，前提在于对故障的准确判断。制动器常见故障1、刹车片与转子摩擦2、制动噪音大3、微动开关不动作4、制动器打不开底座盖板松闸装置空心螺栓螺栓无齿轮曳引机SSL使用说明书Part:1Number:1Page2of5Date:05/07/01Issuedby:Approvedby:Thissheetsupersedethesamedate:以上故障根源在于制动器间隙和气隙在出厂后的变动造成的。�刹车片与转子摩擦、微动开关不动作是由于间隙和气隙偏小；制动器噪音大和制动器打不开是由于间隙和气隙偏大。�制动器气隙和间隙在工作区间的关系。一般情况下，制动器气隙为0.3mm时，打开抱闸间隙为0.8~0.12mm之间。在现场调节时，若主机悬挂轿厢，制动器间隙没有办法测试，要根据制动器噪音、气隙、微动开关动作、是否与转子有摩擦的综合情况来判断调整是否到位。（正常工作的标准：刹车片与转子无摩擦、微动开关正常动作、制动噪音不超过65dB）。�制动器空心螺栓和螺栓的调节。螺栓和空心螺栓调节时，每次调整时扳手旋转的幅度限制在30•左右，螺栓和空心螺栓要同步调整，对气隙要及时测量，是气隙尽量不要小于0.25mm。（详细调整见制动器调节说明）无齿轮曳引机SSL使用说明书Part:1Number:1Page3of5Date:05/07/01Issuedby:Approvedby:Thissheetsupersedethesamedate:制动器型调节说明（适用于DZD1-500型和DZD1-653型制动器）警告：安全说明1）安装、使用及维护保养前，请认真阅读本手册，以免发生设备损坏，引起人员受伤，甚至死亡。2）安装、使用及维护保养过程中请严格按照规程操作，以确保设备正常及人身安全。3）非专业人员严禁操作。4）在使用本说明书前请明确部件名称，按照步骤中零件序号和箭头指示方向对应调，5）调节操作时注意安全，在无机房条件下应尽量站在曳引机安装架两侧操作6）本说明中介绍了部分零件的调节方法，未说明的部件严禁调节基本工作要求：要求制动器盖板和底座间的气隙0.25mm～0.4mm螺栓②空心螺栓①盖板③底座④无齿轮曳引机SSL使用说明书Part:1Number:1Page4of5Date:05/07/01Issuedby:Approvedby:Thissheetsupersedethesamedate:（实际调节制动器上部0.25mm左右，下部0.3mm左右）一、制动器常见故障：1、制动器摩擦片摩擦主机转子2、制动器噪音超标（≥65dB）3、制动器无法吸合二、工具：8#扳手（2只）、13#扳手、14#扳手、16#扳手（2只）、塞尺三、故障处理方法：1、制动器摩擦片摩擦主机转子（根据步骤诊断问题，解决问题）1）检查空心螺栓①紧固情况（顶靠机座表面）a.螺栓无问题则不调整，b.空心螺栓没有旋紧则旋紧空心螺栓(如图一方向）（图一）2）启动曳引机检查摩擦情况（1）无摩擦现象，调整完成（2）有摩擦现象，继续调节判断产生摩擦的制动器数量，具体情况有a.单只制动器摩擦b.两只制动器摩擦。无齿轮曳引机SSL使用说明书Part:1Number:1Page5of5Date:05/07/01Issuedby:Approvedby:Thissheetsupersedethesamedate:3）根据检查结果对相应的制动器进行调整，具体方法是：a.逆时针轻微转动螺栓②30°,达到松动螺栓的效果（如图二）b.然后顺时针旋动空心螺栓①紧顶机座表面（如图三）。（图二）（图三）4）启动曳引机检查摩擦情况。a.无摩擦表明调试成功，b.有摩擦则查明产生摩擦的制动器，c.对应制动器重复上述调整步骤3进行调节。注意：1）调节制动器上各类螺栓的幅度要尽量小。2）只允许调整完一只制动器再调节另一只制动器，切勿同时调节。3）在调节过程中要同时兼顾制动器噪音和微动开工作问题。4）制动器调整完毕，每个螺栓都要处于锁紧状态。2、制动器噪音超标（≥65dB）（根据步骤诊断问题，解决问题）1）首先使用塞尺判断哪一个制动器盖板③和底座④间的气隙较大（超出基本工作要求）无齿轮曳引机SSL使用说明书Part:1Number:1Page6of5Date:05/07/01Issuedby:Approvedby:Thissheetsupersedethesamedate:（图四）2）对气隙大的制动器...
