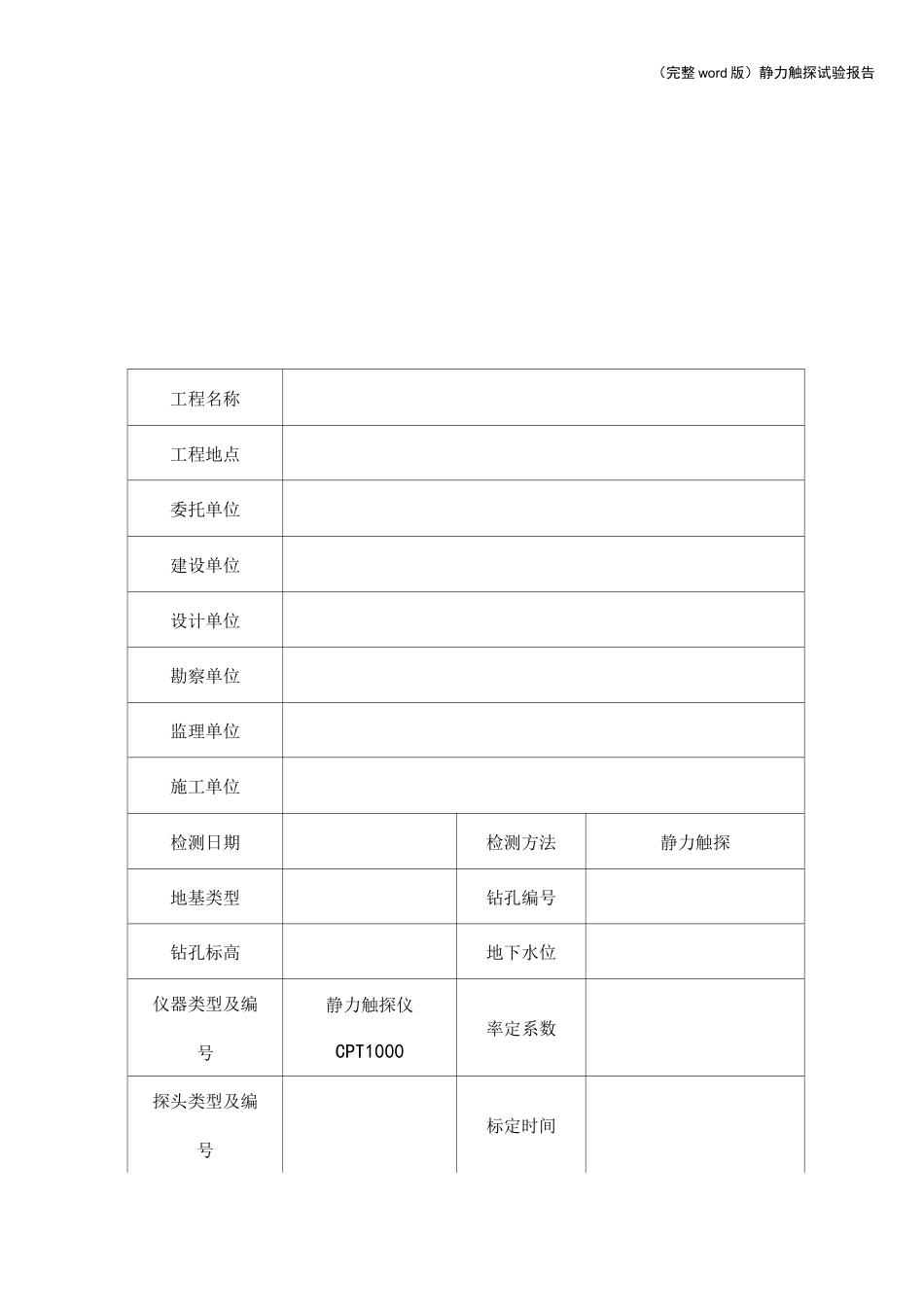

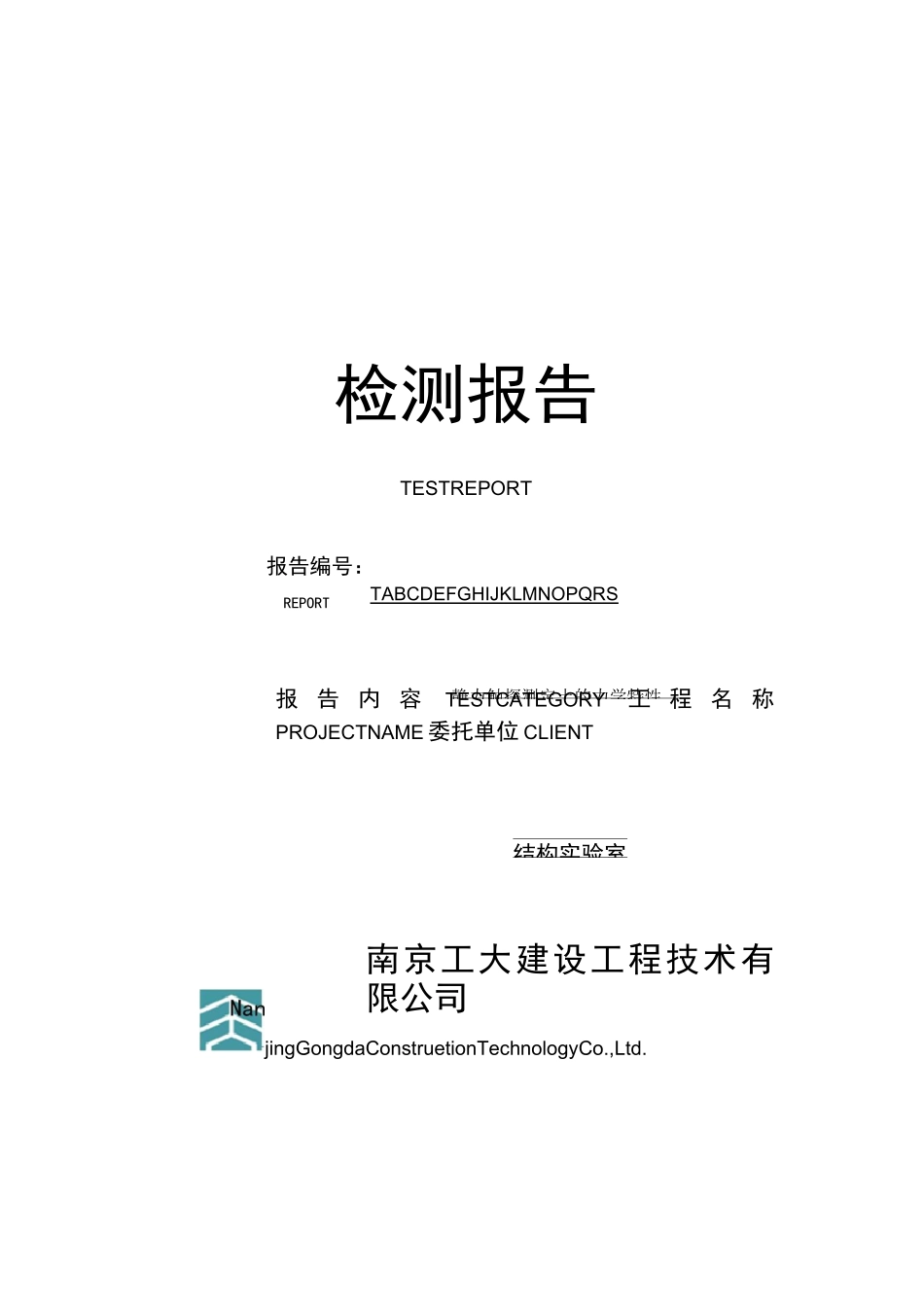

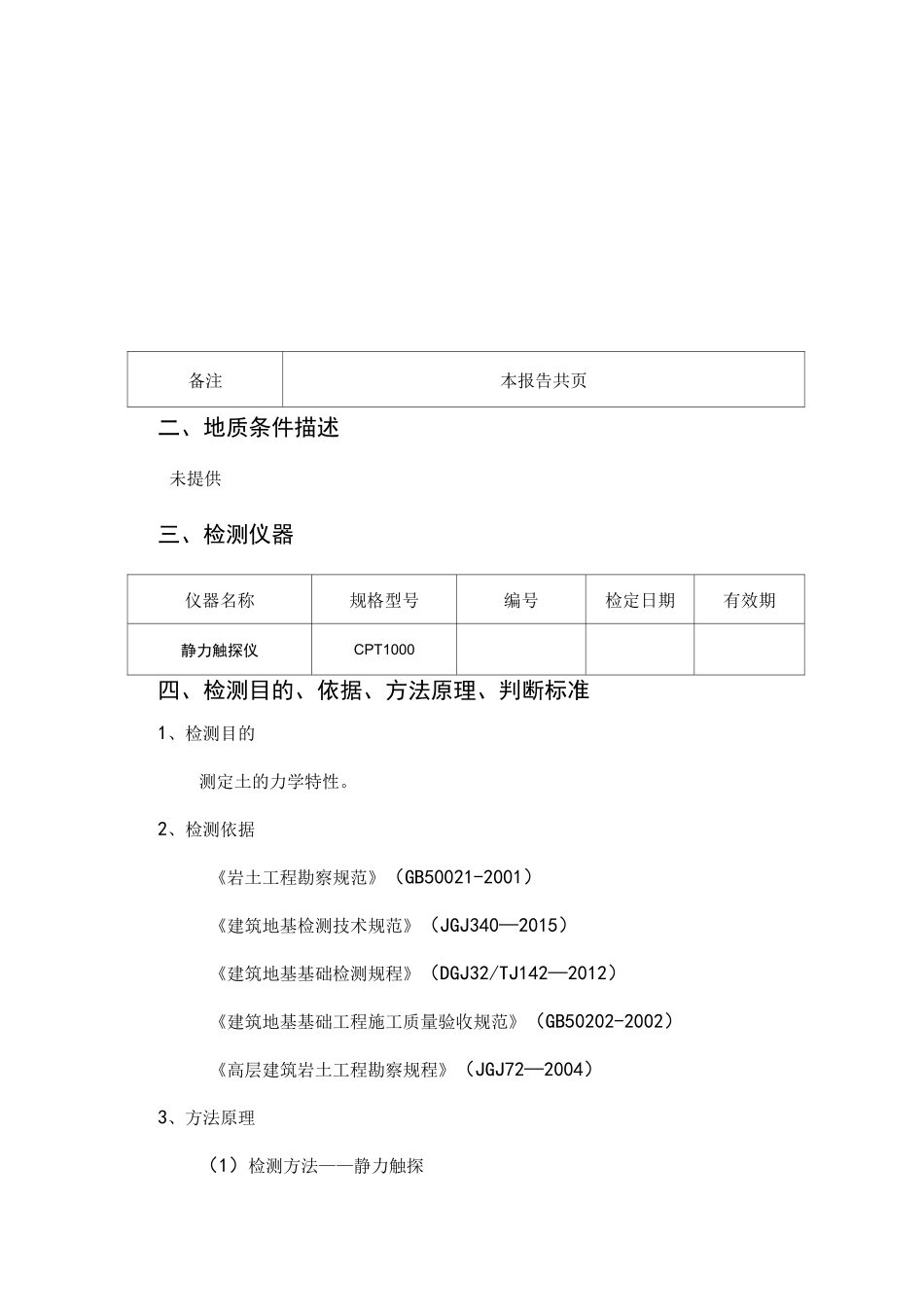

静力触探测定土的力学特性结构实验室检测报告TESTREPORT报告编号：报告内容TESTCATEGORY工程名称PROJECTNAME委托单位CLIENT南京工大建设工程技术有限公司jingGongdaConstruetionTechnologyCo.,Ltd.REPORTTABCDEFGHIJKLMNOPQRS（完整word版）静力触探试验报告工程名称工程地点委托单位建设单位设计单位勘察单位监理单位施工单位检测日期检测方法静力触探地基类型钻孔编号钻孔标高地下水位仪器类型及编号静力触探仪CPT1000率定系数探头类型及编号标定时间备注本报告共页二、地质条件描述未提供三、检测仪器仪器名称规格型号编号检定日期有效期静力触探仪CPT1000四、检测目的、依据、方法原理、判断标准1、检测目的测定土的力学特性。2、检测依据《岩土工程勘察规范》（GB50021-2001）《建筑地基检测技术规范》（JGJ340—2015）《建筑地基基础检测规程》（DGJ32/TJ142—2012）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《高层建筑岩土工程勘察规程》（JGJ72—2004）3、方法原理（1）检测方法——静力触探（完整word版）静力触探试验报告（2）基本原理以静压力（相对动力触探而言，无动力或少动力冲击荷载）将一个内部装有传感器的圆锥型探头以均速压入土中，量测其贯入阻力.由于地层中各类土的软硬程度不同。探头所受的阻力不一样，经传感器将这种大小不同的贯入阻力通过电信号传人到记录仪中，再通过贯入阻力与土的工程地质特征定性及统计相关关系.实现按其所受阻力的大小划分土层，确定土的工程性质，获取土层剖面，用以推定原状土与处理土的地基承载力。（3）试验过程1）贯入前，应先将触探头贯入土中0°5—1.0m，然后提升5—10cm，待记录无明显零飘漂移位时开始贯入。触探的贯入速率应控制在（1。2±0.3）m/min范围内，在同一检测孔的实验过程中宜保持匀速贯入。2）在贯入过程中，每隔2m-3m提升探头一次，测读零漂值，调整零位；反复直到终位，一般实验深度为15m左右。终止实验时，必须测读和记录零漂值。测读和记录贯入阻力的测点间距宜为0。1m—0。2m，同一检测孔的测点间距应保持不变。（完整word版）静力触探试验报告双桥探头的侧壁摩阻力（kPa）；（完整word版）静力触探试验报告3）探杆全部拔离土体后及时清洗，拔出地锚，探头须上润滑保护，此时，实验孔触探结束。4）试验终止条件1）达到试验要求的贯入深度；2）试验记录显示异常；3）反力装置失效;4）触探杆的倾斜度已经超过了10°。4、数据处理与分析1）在场地的静探试验完成后，静探微机连接台式计算机,进行分层统计计算，根据各标准层地基土的力学指标根确定同一土层，提供地基土变形模量参考值和承载力特征值。式中：p单桥探头的比贯入阻力（kPa）;s双桥探头的锥尖阻力（kPa）；a-一摩阻比（％）；K单桥探头率定系数（kPa/眩）；pK双桥探头的锥尖阻力率定系数（kPa/陆）;qK双桥探头的侧壁摩阻力率定系数（kPa/眩）;f£单桥探头的比贯入阻力应变量（皿）p£双桥探头的锥尖阻力应变量（皿）q£双桥探头的侧壁摩阻力应变量（皿）f£触探头的初始读数或零读数应变量（皿）.02）对于每个检测孔,双桥探头应整理并绘制锥尖阻力、侧壁摩阻力、摩阻比与深度的关系曲线，并以此曲线为主进行土层力学分层。pqsa=f/qx100%scqc五、检测结论将原始数据经过相关验算后，ZK20孔触探深度为0.1m—3.9m,结合侧壁摩阻力和摩阻比与深度的关系曲线，场地自上而下土层可以分为3层：3、检验/检测报告未经本公司书面批准，复制或涂改无效。（全文复制除外）4、检验/检测报告结果,仅与被测物品有关.5、若对检验/检测报告存有异议，应于收到报告之日起十五日内且被测物品收回前以书面形式向本公司提出,逾期不予受理。主检复核批准南京工大建设工程技术有限公司（完整word版）静力触探试验报告附录1单桥静力触探记录表H程渭号二？~13孔号3乳:呆工fb探去弟^21:_012BM2017.09.11密头百後1：七祐圭瘵戢二：曲捂M1S±(tn)岀頁入齟力FsOi）(m)Fs(MFa：i.吏也宣入匡力Fs（.MPa）(mJ岀SAft力P=CMFi)漏萤（IH）F=i：.!4Pa：i010.20.30.40.50.Ea.7a.e0.91.01.11.21.31.41.5l.£I；再Z32.4-rII0.3d059CL59。苗a740.92◎.971.3E1.491.(完整word版...
