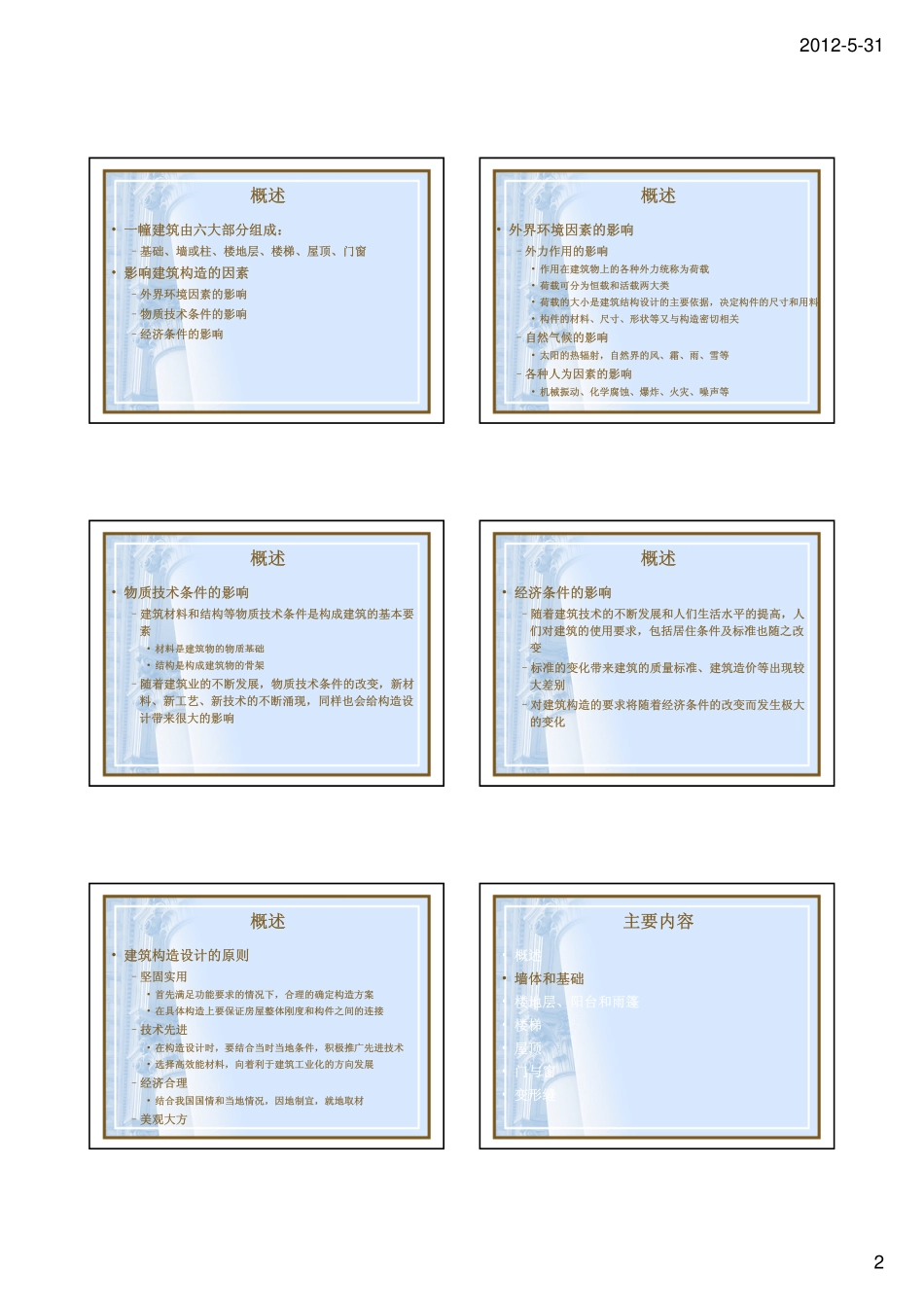

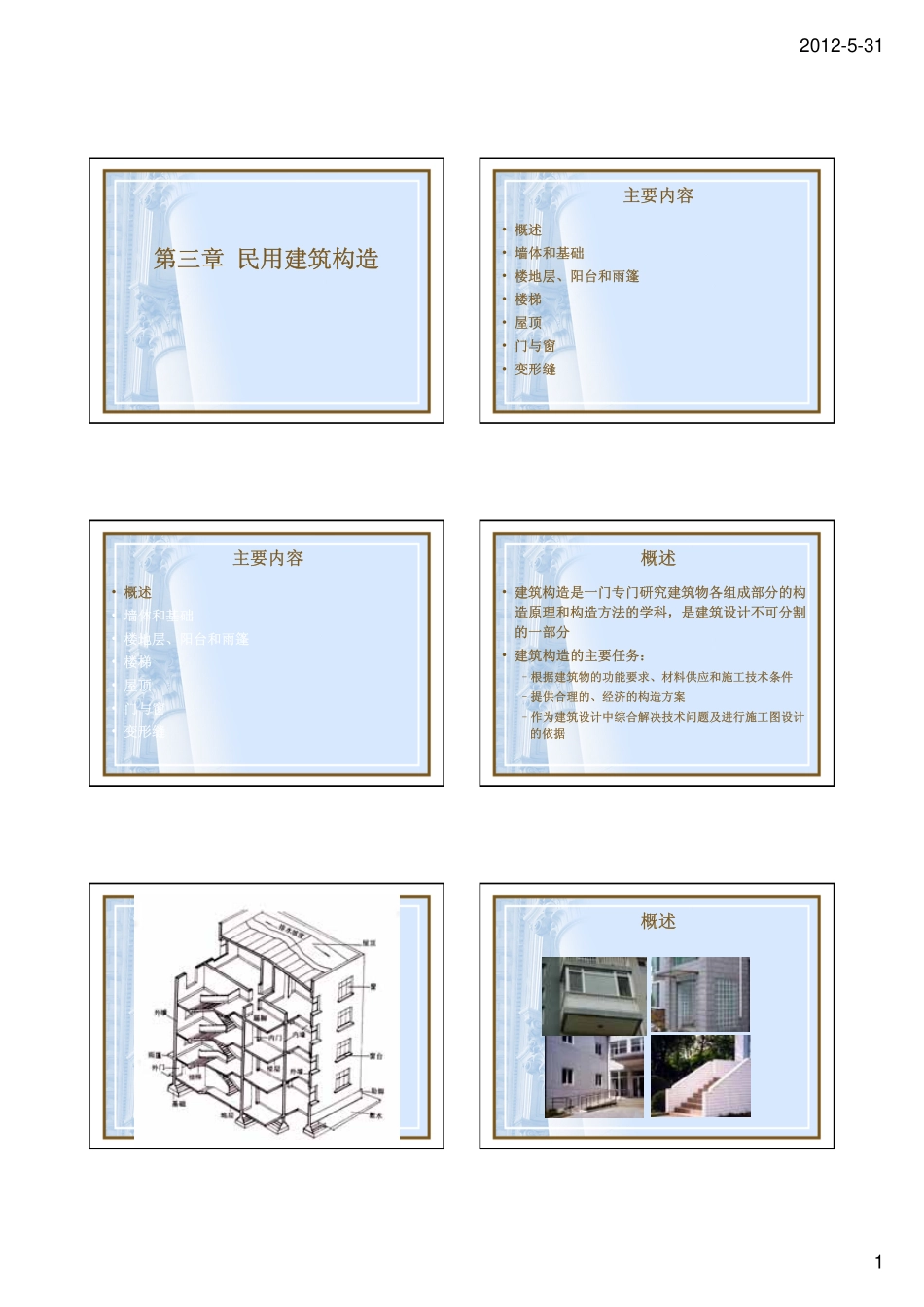

2012-5-311第三章民用建筑构造主要内容•概述•墙体和基础•楼地层、阳台和雨篷•楼梯•屋顶•门与窗•变形缝主要内容•概述•墙体和基础•楼地层、阳台和雨篷•楼梯•屋顶•门与窗•变形缝概述•建筑构造是一门专门研究建筑物各组成部分的构造原理和构造方法的学科，是建筑设计不可分割的一部分•建筑构造的主要任务•建筑构造的主要任务：–根据建筑物的功能要求、材料供应和施工技术条件–提供合理的、经济的构造方案–作为建筑设计中综合解决技术问题及进行施工图设计的依据概述2012-5-312概述•一幢建筑由六大部分组成：–基础、墙或柱、楼地层、楼梯、屋顶、门窗•影响建筑构造的因素外界环境因素的影响–外界环境因素的影响–物质技术条件的影响–经济条件的影响概述•外界环境因素的影响–外力作用的影响•作用在建筑物上的各种外力统称为荷载•荷载可分为恒载和活载两大类•荷载的大小是建筑结构设计的主要依据，决定构件的尺寸和用料•构件的材料、尺寸、形状等又与构造密切相关–自然气候的影响•太阳的热辐射，自然界的风、霜、雨、雪等–各种人为因素的影响•机械振动、化学腐蚀、爆炸、火灾、噪声等概述•物质技术条件的影响–建筑材料和结构等物质技术条件是构成建筑的基本要素•材料是建筑物的物质基础材建物物•结构是构成建筑物的骨架–随着建筑业的不断发展，物质技术条件的改变，新材料、新工艺、新技术的不断涌现，同样也会给构造设计带来很大的影响概述•经济条件的影响–随着建筑技术的不断发展和人们生活水平的提高，人们对建筑的使用要求，包括居住条件及标准也随之改变–标准的变化带来建筑的质量标准、建筑造价等出现较大差别–对建筑构造的要求将随着经济条件的改变而发生极大的变化概述•建筑构造设计的原则–坚固实用•首先满足功能要求的情况下，合理的确定构造方案•在具体构造上要保证房屋整体刚度和构件之间的连接–技术先进•在构造设计时，要结合当时当地条件，积极推广先进技术•选择高效能材料，向着利于建筑工业化的方向发展–经济合理•结合我国国情和当地情况，因地制宜，就地取材–美观大方主要内容•概述•墙体和基础•楼地层、阳台和雨篷•楼梯•屋顶•门与窗•变形缝2012-5-313墙体和基础•墙（或柱）与基础是建筑物的重要组成部分•主要内容：–墙体的类型及设计要求砖墙构造–砖墙构造–隔墙与隔断–墙面装修–基础与地下室–管道穿过墙体或基础时的构造处理墙体和基础•墙（或柱）与基础是建筑物的重要组成部分•主要内容：–墙体的类型及设计要求砖墙构造–砖墙构造–隔墙与隔断–墙面装修–基础与地下室–管道穿过墙体或基础时的构造处理墙体的类型及设计要求•墙体的类型–按墙在平面中所处的位置：•内墙（横墙、纵墙）、外墙（山墙）–按结构受力情况分：按结构受力情况分：•承重墙：直接承受上部传来荷载的墙•非承重墙：不承受外来荷载的墙–自承重墙：仅承受自身重量的墙–隔墙：自身重量由梁或楼板承受，仅起分隔房间作用–按墙体所用材料和构造方式分：•实体墙、空体墙、组合墙墙体的类型及设计要求•常用到的名词：–填充墙：•框架结构中，大多数墙是嵌在框架之间–幕墙：幕墙：•支承或悬挂在骨架上的外墙•墙体的结构布置方案–横墙承重、纵墙承重、纵横墙混合承重、部分框架承重墙体的类型及设计要求墙体的类型及设计要求•横墙承重：–楼板、屋面板等沿建筑物纵向布置，两端搁在横墙上–楼板、屋顶的荷载由横墙承受–纵墙只起增强纵向刚度、围护和承受自重的作用–优点：建筑物整体性好，空间刚度大，对抵抗风力、地震作用等水平荷载较为有利2012-5-314墙体的类型及设计要求•纵墙承重：–将楼板、屋面板沿建筑物横向布置，两端搁在纵向外墙和纵向内墙上楼板屋顶荷载均由纵墙承–楼板、屋顶荷载均由纵墙承受–优点：房间平面布置较为灵活–缺点：房屋刚度较差–适用于需要较大房间的建筑物，如教学楼、办公楼等墙体的类型及设计要求•混合承重方案–纵墙和横墙共同承受楼板、屋顶荷载的结构布置方案–优点：平面布置较为灵活，建筑物刚度也较好横向建筑物刚度也较好–缺点：楼板类型偏多，板铺设方向不一，施工...
