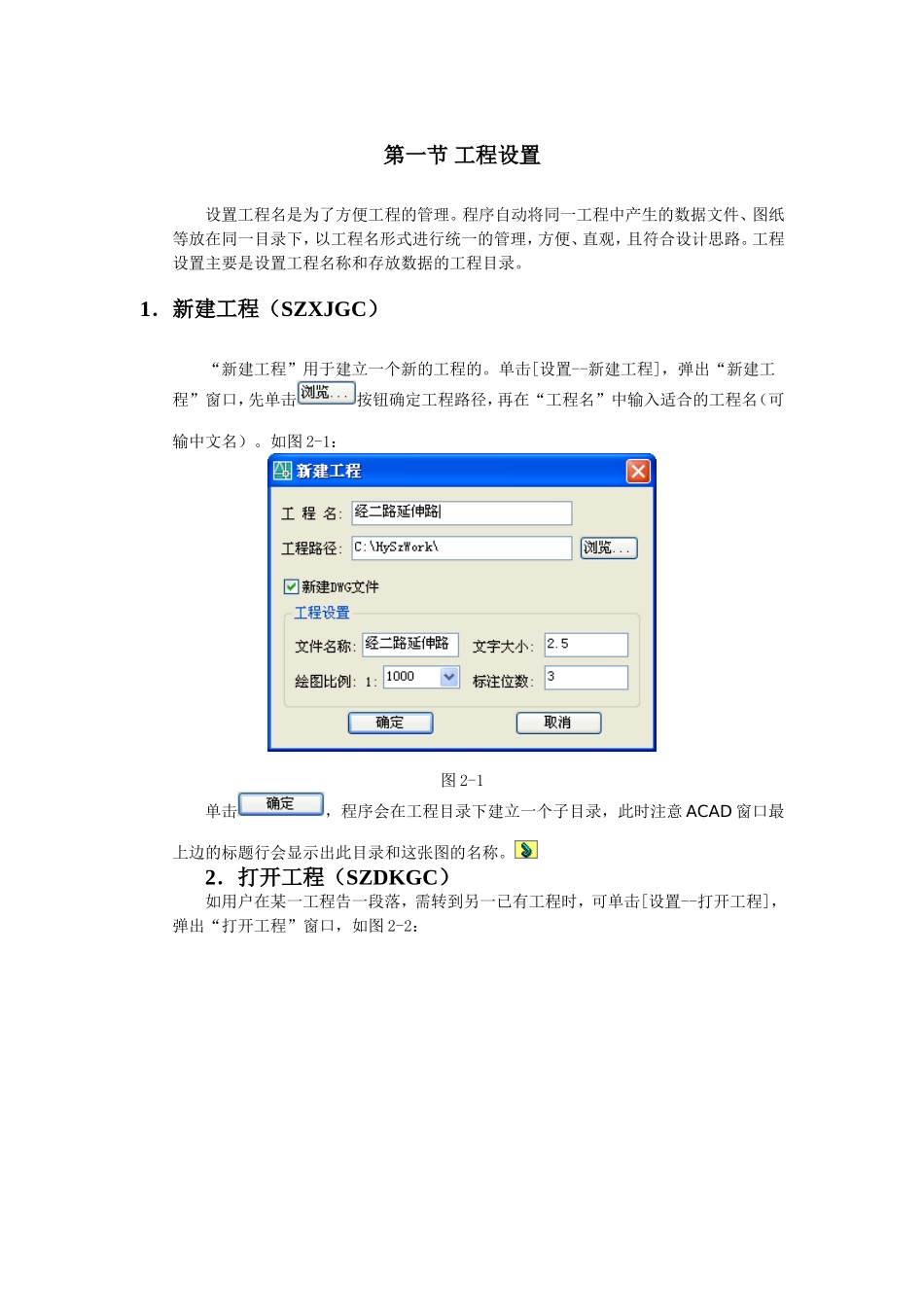

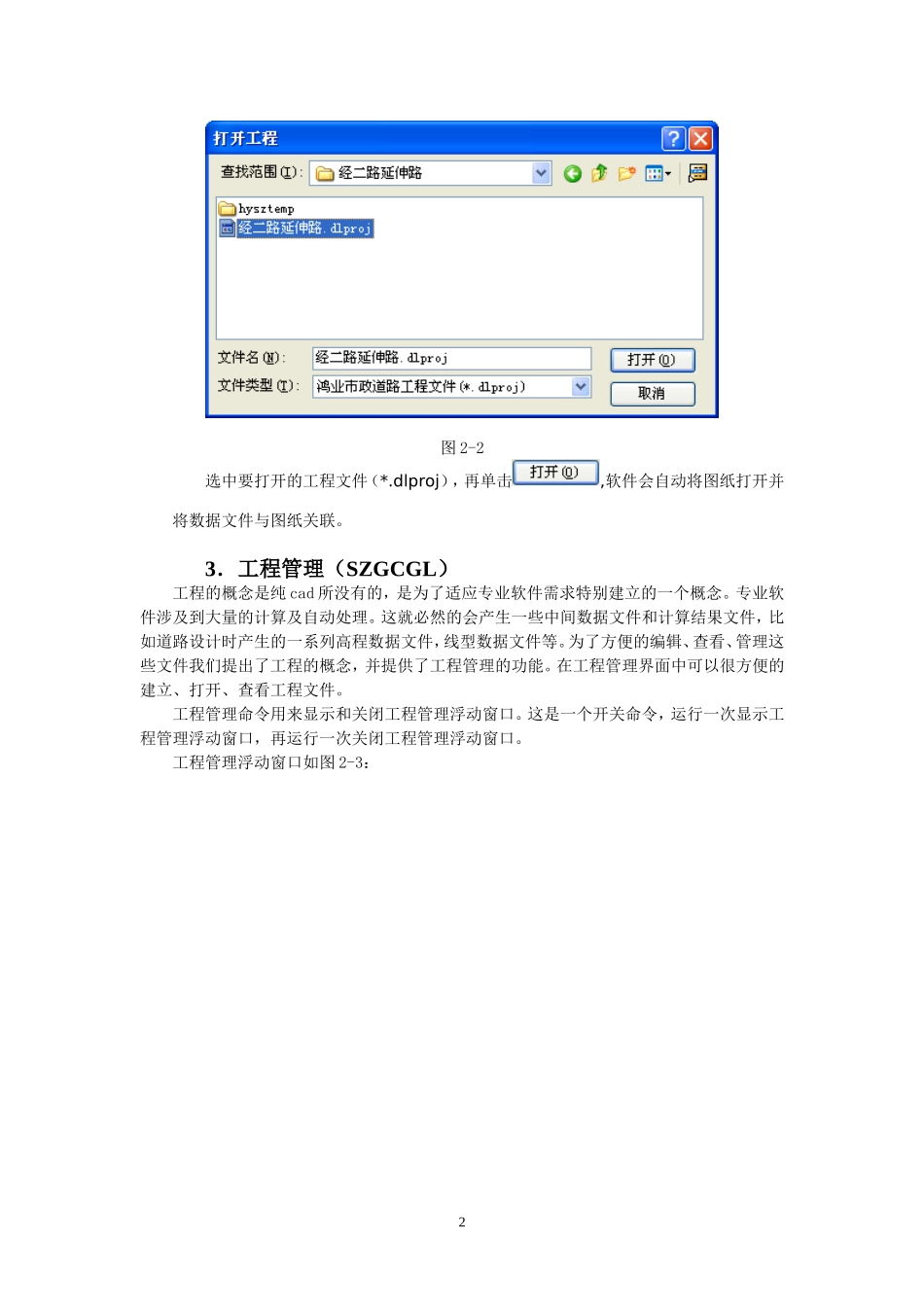

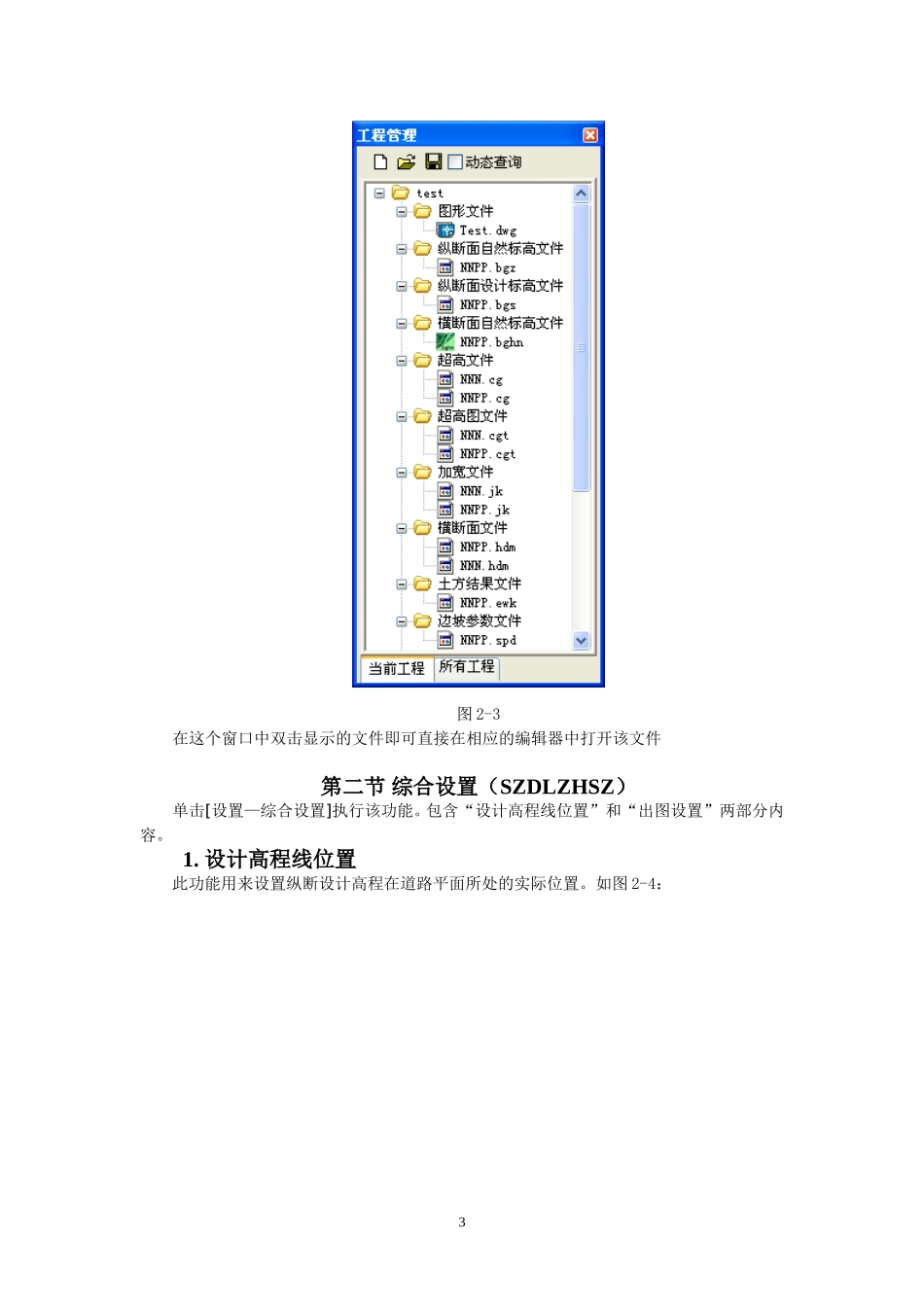

第一节工程设置设置工程名是为了方便工程的管理。程序自动将同一工程中产生的数据文件、图纸等放在同一目录下，以工程名形式进行统一的管理，方便、直观，且符合设计思路。工程设置主要是设置工程名称和存放数据的工程目录。1．新建工程（SZXJGC）“新建工程”用于建立一个新的工程的。单击[设置--新建工程]，弹出“新建工程”窗口，先单击按钮确定工程路径，再在“工程名”中输入适合的工程名（可输中文名）。如图2-1：图2-1单击，程序会在工程目录下建立一个子目录，此时注意ACAD窗口最上边的标题行会显示出此目录和这张图的名称。2．打开工程（SZDKGC）如用户在某一工程告一段落，需转到另一已有工程时，可单击[设置--打开工程]，弹出“打开工程”窗口，如图2-2：图2-2选中要打开的工程文件（*.dlproj），再单击,软件会自动将图纸打开并将数据文件与图纸关联。3．工程管理（SZGCGL）工程的概念是纯cad所没有的，是为了适应专业软件需求特别建立的一个概念。专业软件涉及到大量的计算及自动处理。这就必然的会产生一些中间数据文件和计算结果文件，比如道路设计时产生的一系列高程数据文件，线型数据文件等。为了方便的编辑、查看、管理这些文件我们提出了工程的概念，并提供了工程管理的功能。在工程管理界面中可以很方便的建立、打开、查看工程文件。工程管理命令用来显示和关闭工程管理浮动窗口。这是一个开关命令，运行一次显示工程管理浮动窗口，再运行一次关闭工程管理浮动窗口。工程管理浮动窗口如图2-3：2图2-3在这个窗口中双击显示的文件即可直接在相应的编辑器中打开该文件第二节综合设置（SZDLZHSZ）单击[设置—综合设置]执行该功能。包含“设计高程线位置”和“出图设置”两部分内容。1.设计高程线位置此功能用来设置纵断设计高程在道路平面所处的实际位置。如图2-4：3图2-4图2-5中显示了不同设置形式对应的高程位置：图2-52.出图设置包含出图比例、文字大小和标注位数三部分，如图2-6：4图2-63.文字大小用以控制坐标、标高、尺寸等标注的文字高度，缺省值为3mm（标注内容不同，缺省大小可能不同），可根据标注要求随时设置，后续标注随最新设置。不同出图比例的文字大小由程序自动换算。4.标注位数用以控制坐标、竖向标高、尺寸等标注精确至小数点后面的位数，可根据具体标注要求修改。设置仅影响后续操作。第三节图层设置（SZDLTCSZ）单击[设置—图层设置]，弹出“图层管理”窗口，如图2-8：图2-8HY-SZDL软件用到的各种属性的线条分别放在不同的图层上，各个图层的属性都在此处设置。如果对某层的颜色、线型、线宽不满意，可以直接单击修改。但对线宽的修改不会马上生效，需要结合后面的[工具—图面操作—出施工图]命令。注意：图层名称、含义不能修改。第四节标注设置（SZBZSZ）进行一些常用的标注形式设置。单击[设置—标注设置]，弹出“标注设置”窗口，如图2-9：5图2-9点选各项目，根据右边的幻灯，直接输入参数值，点即可。第五节图框1．设置图框（SETTUKUANG）单击[设置—设置图框]，弹出“图框综合设置”窗口，如图2-10：图2-10图框综合设置包括：图签栏定制修改，会签栏定制修改。操作如下，首先先确定图幅大小，图签样式和其他图框设置，然后点，这样图框的样式就作为绘制图框的默认样式。图签的样式保存的时候与选定的图幅和图签样式有关，不同的图幅、不同的图签样式可以保存不同的图签。①修改图签点取，程序将会提示用户把软件系统内的图签放置到图面上，系统提供的图签大小和图纸上的实6际尺寸是一致的。用户可在此基础上把它改为自己单位的图签。修改完成后，再调出图框综合设置界面，点取按提示选择图签即可。②修改会签栏修改会签栏过程与修改图签过程基本相同。③其它修改主要包括：对中线、标尺线、会签栏，用户根据需要选择是否需要对中线、标尺线、会签栏，以及会签栏的位置，以上内容确定后，点取即可。2．绘制图框（DRAWTUKUANG）单击[设置—绘制图框]，弹出“绘制图框”窗口，如图2-11：图2-11设计人员确定好标准图框和加长系数后，程序会据此计算出图纸的长、宽，并显示在界面的下方。如果要绘制比较特别的图框，直接输入图框的长宽即可...
