圆筒炉的配管设计VIP免费

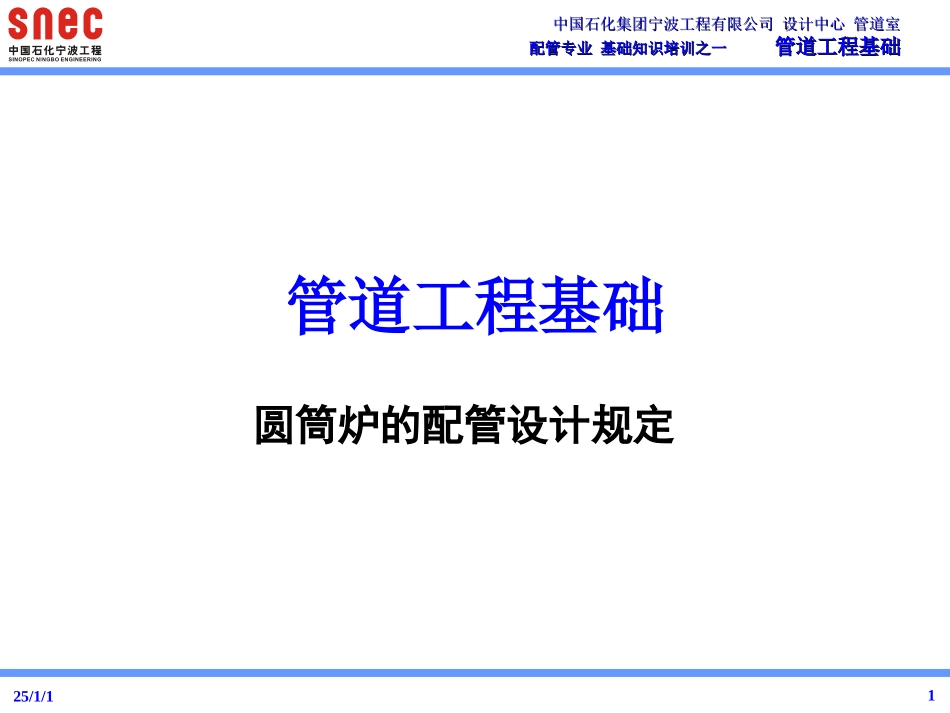

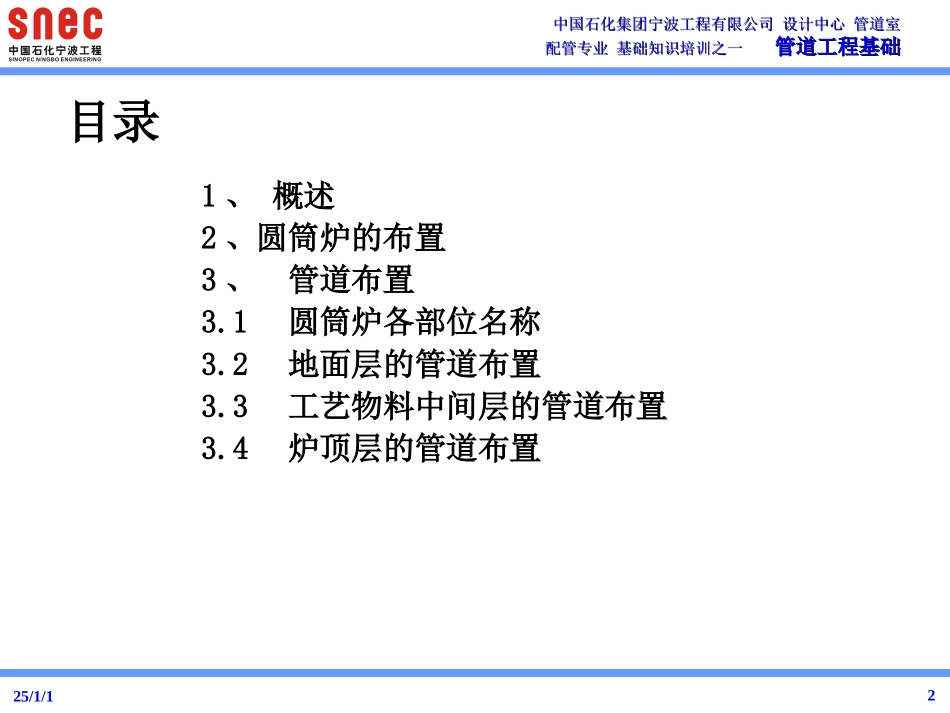

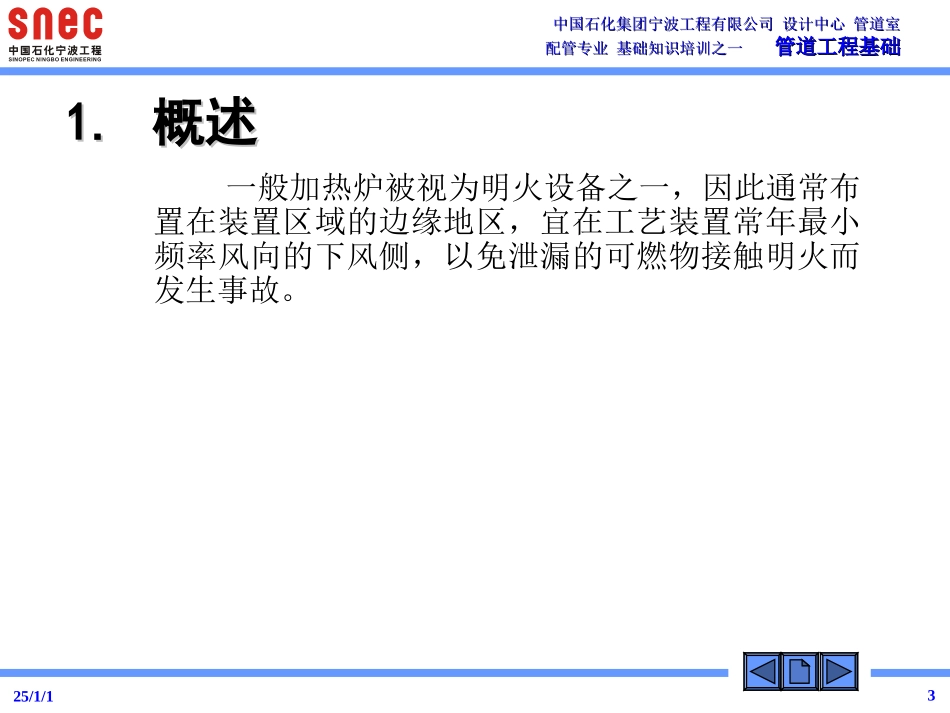

25/1/11中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础管道工程基础圆筒炉的配管设计规定25/1/12中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础目录1、概述2、圆筒炉的布置3、管道布置3.1圆筒炉各部位名称3.2地面层的管道布置3.3工艺物料中间层的管道布置3.4炉顶层的管道布置25/1/13中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础1.1.概述概述一般加热炉被视为明火设备之一，因此通常布置在装置区域的边缘地区，宜在工艺装置常年最小频率风向的下风侧，以免泄漏的可燃物接触明火而发生事故。25/1/14中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础2.2.圆筒炉的布置圆筒炉的布置2.0.1圆筒炉应布置在工艺装置的边缘并位于工艺装置常年最小频率风向的下风侧或平行风向，离含烃工艺设备15m以外（反应器例外），圆筒炉外壁至通道边缘的最小距离为3m。圆筒炉的平面布置见图2.0.1-1和图2.0.1-2。2.0.2圆筒炉附近应有通道，以便起重车辆进入和更换炉管，见图2.0.1-1圆筒炉的平面布置之一。25/1/15中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础图2.0.1-1圆筒炉的平面布置之一图2.0.1-2圆筒炉的平面布置之二25/1/16中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础3.3.圆筒炉的管道布置圆筒炉的管道布置25/1/17中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础3.1.1圆筒炉各部位名称见图3.1.1-1和图3.1.1-2、图3.1.1-3。3.1圆筒炉各部位名称25/1/18中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础图3.1.1-1圆筒炉各部位名称25/1/19中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础图3.1.1-2拱顶平台以下平面图25/1/110中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础图3.1.1-3拱顶平台以上平面图25/1/111中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础图3.2.5-1典型的气烧嘴燃烧器图25/1/112中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础图3.2.5-2典型的油气两用烧嘴燃烧器图25/1/113中国石化集团宁波工程有限公司设计中心管道室中国石化集团宁波工程有限公司设计中心管道室配管专业基础知识培训之一配管专业基础知识培训之一管道工程基础管道工程基础3.2.6燃烧器配管应便于拆卸，在燃烧器周围应留出烧嘴抽出时所需的空间，见图3.2.6。3.2.7燃烧器的配管不得使烧嘴承受管子的负荷和力矩。3.2.8燃料总管一般敷设在中间或炉体操作平台的下面，以便于支承，见图3.1.1。燃烧器入口管道的布置要满足操作通道净空高度的要求。25/1/114中国石化集团宁波工程有限...
