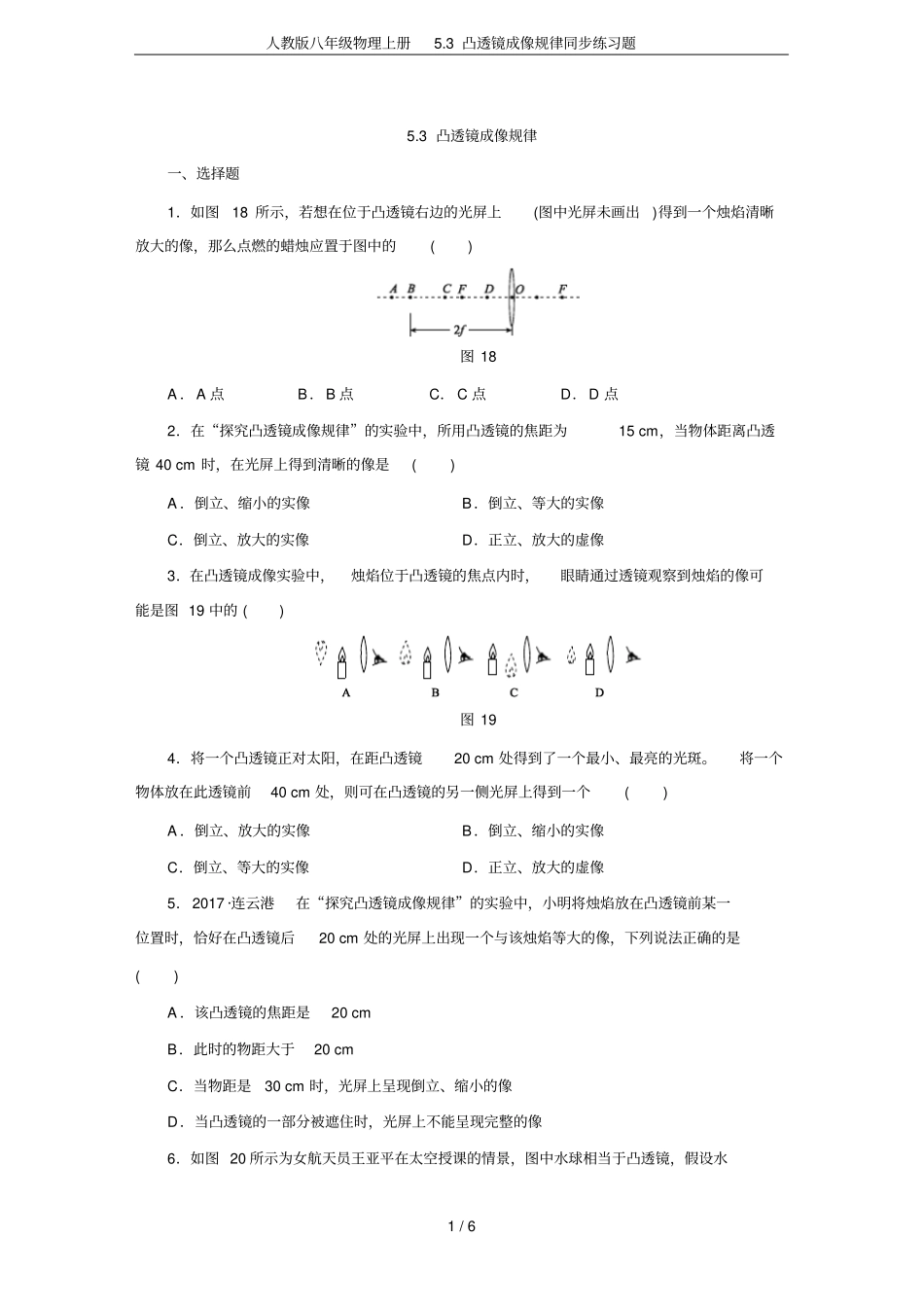

人教版八年级物理上册5.3凸透镜成像规律同步练习题1/65.3凸透镜成像规律一、选择题1．如图18所示，若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的()图18A．A点B．B点C．C点D．D点2．在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm，当物体距离凸透镜40cm时，在光屏上得到清晰的像是()A．倒立、缩小的实像B．倒立、等大的实像C．倒立、放大的实像D．正立、放大的虚像3．在凸透镜成像实验中，烛焰位于凸透镜的焦点内时，眼睛通过透镜观察到烛焰的像可能是图19中的()图194．将一个凸透镜正对太阳，在距凸透镜20cm处得到了一个最小、最亮的光斑。将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧光屏上得到一个()A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像5．2017·连云港在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是()A．该凸透镜的焦距是20cmB．此时的物距大于20cmC．当物距是30cm时，光屏上呈现倒立、缩小的像D．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像6．如图20所示为女航天员王亚平在太空授课的情景，图中水球相当于凸透镜，假设水人教版八年级物理上册5.3凸透镜成像规律同步练习题2/6球的焦距为f，则此时王亚平到水球的距离u应该是()图20A．u＜fB．f＜u＜2fC．u＝2fD．u>2f7．蜡烛、凸透镜、光屏的位置如图21所示，此时光屏上出现烛焰清晰的像，则像的特点是()图21A．倒立、缩小B．倒立、等大C．倒立、放大D．正立、放大8．一支蜡烛位于凸透镜前，调节好透镜和光屏的位置后，在光屏上成倒立、放大的像，若保持凸透镜的位置不动，将蜡烛和光屏的位置对调一下，则在光屏上()A．无法成像B．成正立、放大的像C．成倒立、放大的像D．成倒立、缩小的像二、填空题9．2018·宿迁如图22所示，太阳光垂直照向凸透镜，可在距凸透镜10cm处的白纸上得到一个最小、最亮的光斑，该凸透镜的焦距为________cm；若将一个物体放在此透镜前25cm处，可在透镜的另一侧光屏上得到一个______________像。图2210．如图23所示为同一物体通过同一凸透镜成像的简化示意图，由图可知，成实像时，物、像在凸透镜的________(选填“同”或“异”)侧；成虚像时，物、像在凸透镜的________(选人教版八年级物理上册5.3凸透镜成像规律同步练习题3/6填“同”或“异”)侧。(图中P为2倍焦距处)图2311．小明做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图24所示，先后使烛焰位于A、B、C、D四点，并分别调整光屏的位置，则烛焰位于A点时，屏上出现的实像最________(选填“大”或“小”)，烛焰位于________(选填“A”“B”“C”或“D”)点时，成正立、放大的虚像。图2412．在“研究凸透镜成像规律”的实验中(所用的凸透镜上标有“f＝15cm”的字样)：(1)实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在__________，其目的是____________________________。(2)若将物体放在距离凸透镜20cm处时，会成______、________的________像。(3)若将物体放在距离凸透镜35cm处时，会成______、________的________像。(4)若将物体放在距离凸透镜10cm处时，会成______、________的________像。13．在探究凸透镜成像规律的实验中，凸透镜焦距为10cm，当蜡烛、透镜、光屏处在如图25所示的位置时，烛焰在光屏上成清晰、________(选填“缩小”“等大”或“放大”)的实像；若移动蜡烛，使之与凸透镜间的距离小于10cm，则人应在________(选填“蜡烛”或“光屏”)一侧透过凸透镜观察成像。图2514．用如图26所示装置探究凸透镜成像规律，则凸透镜的焦距为________cm。实验中，小明移动蜡烛，观察到光屏上呈现清晰缩小的像，此像是________(选填“实”或“虚”)像。人教版八年级物理上册5.3凸透镜成像规律同步练习题4/6继续移动蜡烛发现，在光屏上可以成放大的像，说明物体通过凸透镜成像的性质与________有关。图26三、实验探究题15．在“探究凸透镜成像规律”的实验过程中：图27...
