手持电波流速仪使用说明书VIP免费

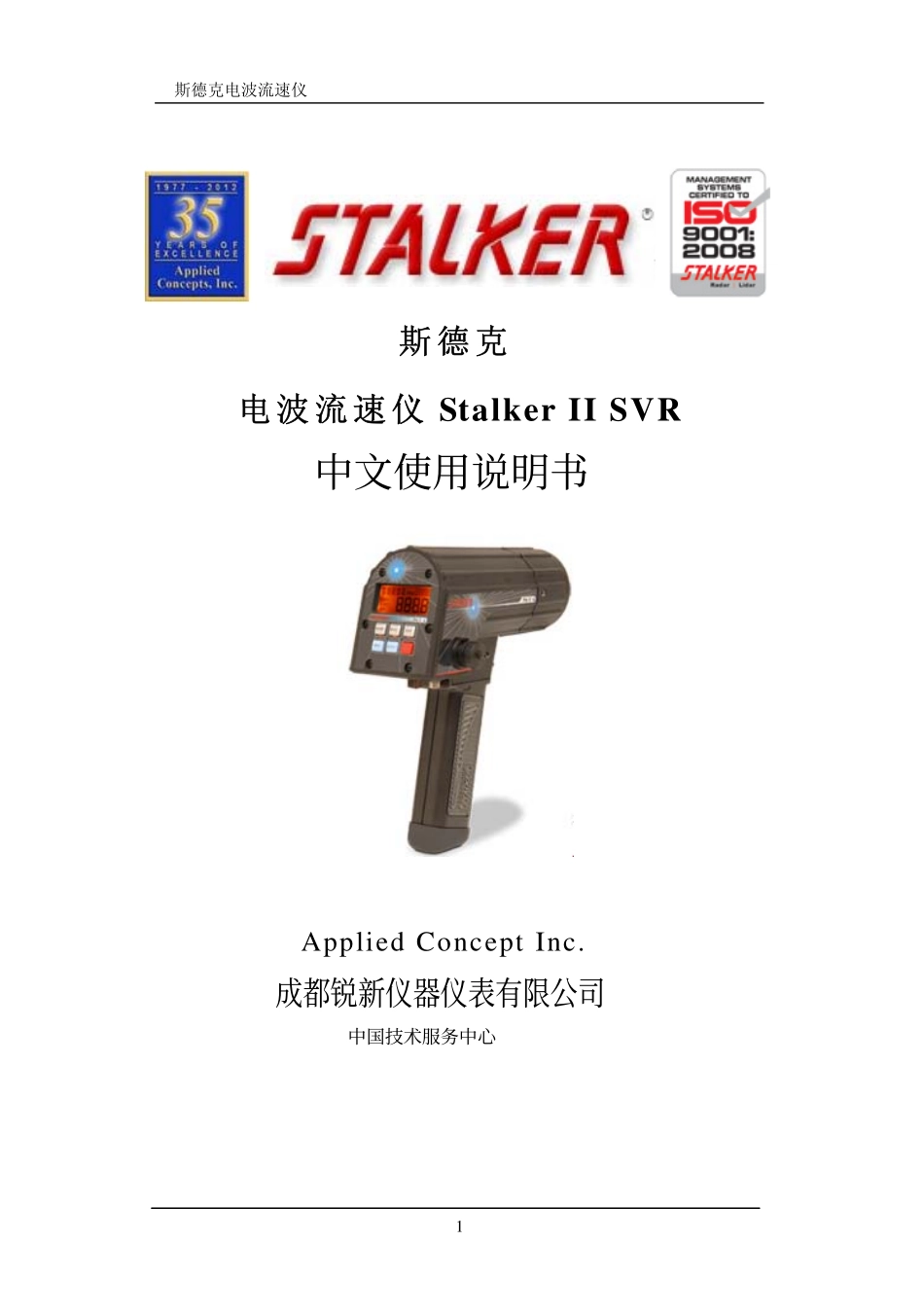

手持电波流速仪使用说明书_第1页
1/16

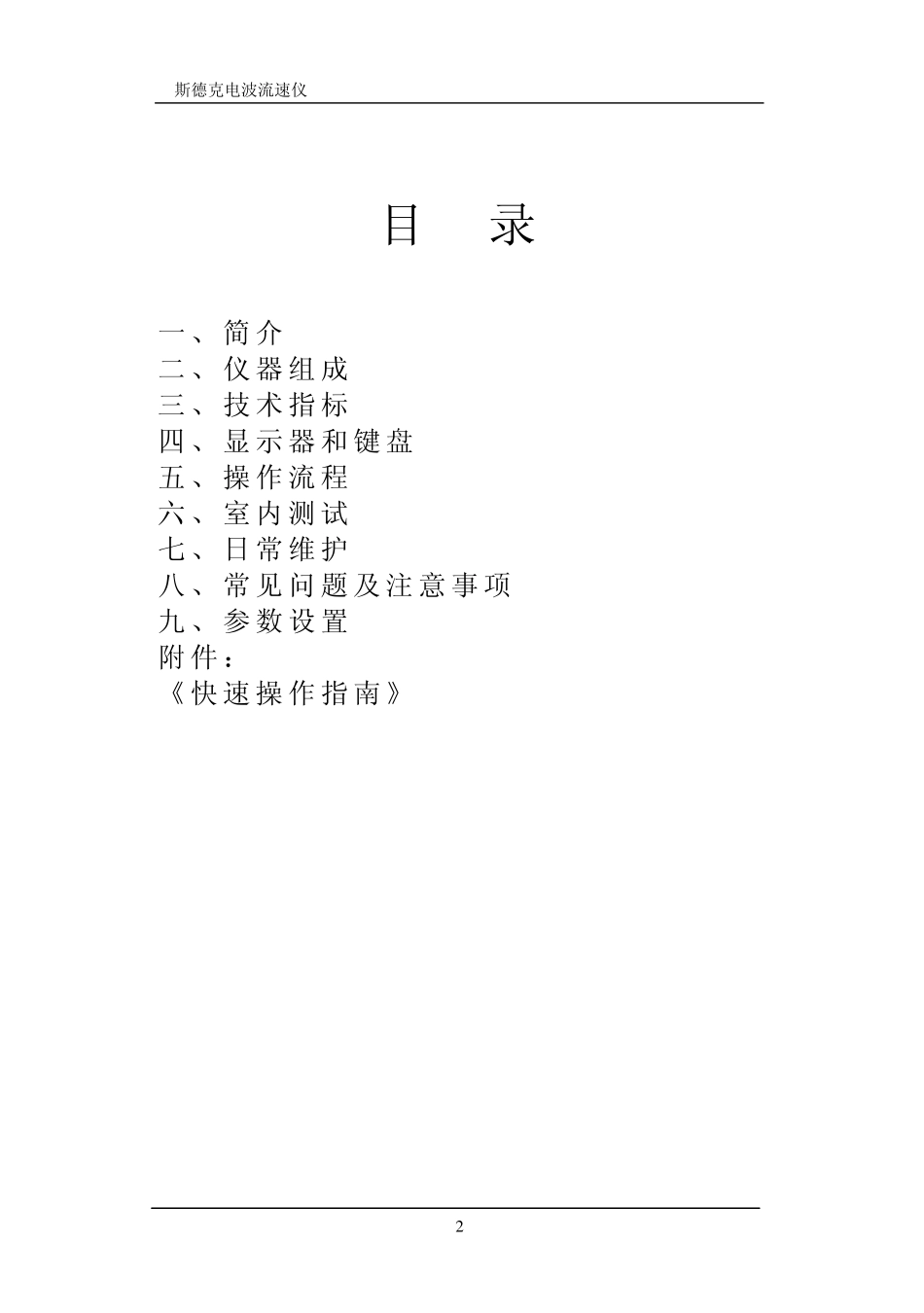

手持电波流速仪使用说明书_第2页
2/16

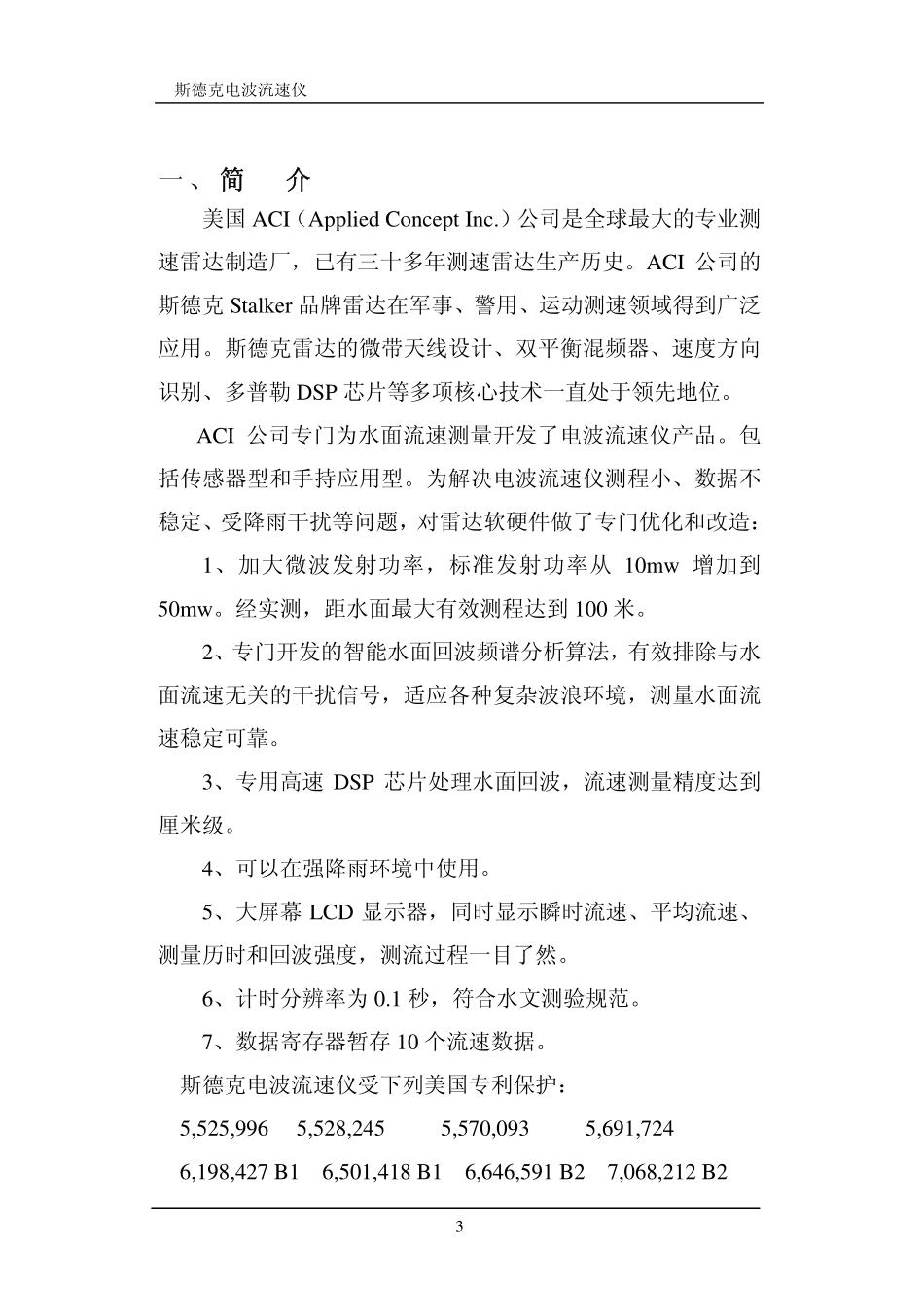

手持电波流速仪使用说明书_第3页
3/16
斯德克电波流速仪1斯德克电波流速仪StalkerIISVRAppliedConceptInc.中文使用说明书成都锐新仪器仪表有限公司中国技术服务中心斯德克电波流速仪2目录一、简介二、仪器组成三、技术指标四、显示器和键盘五、操作流程六、室内测试七、日常维护八、常见问题及注意事项九、参数设置附件:《快速操作指南》斯德克电波流速仪3一、简介美国ACI(AppliedConceptInc.)公司是全球最大的专业测速雷达制造厂,已有三十多年测速雷达生产历史。ACI公司的斯德克Stalker品牌雷达在军事、警用、运动测速领域得到广泛应用。斯德克雷达的微带天线设计、双平衡混频器、速度方向识别、多普勒DSP芯片等多项核心技术一直处于领先地位。ACI公司专门为水面流速测量开发了电波流速仪产品。包括传感器型和手持应用型。为解决电波流速仪测程小、数据不稳定、受降雨干扰等问题,对雷达软硬件做了专门优化和改造:1、加大微波发射功率,标准发射功率从10mw增加到50mw。经实测,距水面最大有效测程达到100米。2、专门开发的智能水面回波频谱分析算法,有效排除与水面流速无关的干扰信号,适应各种复杂波浪环境,测量水面流速稳定可靠。3、专用高速DSP芯片处理水面回波,流速测量精度达到厘米级。4、可以在强降雨环境中使用。5、大屏幕LCD显示器,同时显示瞬时流速、平均流速、测量历时和回波强度,测流过程一目了然。6、计时分辨率为0.1秒,符合水文测验规范。7、数据寄存器暂存10个流速数据。斯德克电波流速仪受下列美国专利保护:5,525,9965,528,2455,570,0935,691,7246,198,427B16,501,418B16,646,591B27,068,212B2斯德克电波流速仪4二、仪器组成标准配置:*一个测速头*一个锂电手柄*一个充电器*一个手提箱可选件:*备用锂电手柄*座充充电器*三脚架*罗盘瞄准器罗盘瞄准器座充锂电手柄斯德克电波流速仪5三、技术指标1、测速范围:0.20~18.00米/秒2、测速精度:±3厘米/秒3、测速计时:精度1秒分辨率0.1秒4、测速历时:1~99.9秒5、波束宽度:12°6、微波功率:50毫瓦7、微波频率:Ka波段34.7GHz8、最大测程:100米9、操作按键:六个快捷键10、显示内容:同时显示瞬时流速、平均流速、测速历时、回波强度、流速方向和发射状态11、角度补偿:内置俯仰角传感器自动补偿,水平角手动输入12、防水性能:全防水设计,可浸入水下1米13、工作环境:可在雨中正常测流14、工作电源:可拆卸式锂电池手柄,正常工作10小时15、工作温度:-30~+70℃斯德克电波流速仪6四、显示器和键盘电源开关ON/OFF水平角ANGLE菜单选择MENU流速方向FLOW历史数据RECALL背光LIGHT瞬时流速平均流速测量历时回波强度流速方向发射指示斯德克电波流速仪7五、操作流程1、开机自检按红色电源开关“ON/OFF”,仪器上电并显示自检画面:自检通过后显示待机画面:2、检查设置每次测量前请检查以下两项设置:1、按“ANGLE”键检查当前水平角设置。站在桥上迎水测流时水平角应设置为”0”。2、按”Flow”键选择流向。迎水测流时应设置为”Inb”。设置方法见本手册后面的《StalkerIISVR参数设置》。3、开始测量雷达头对准待测水面,扣动扳机使屏幕左下角出现“XMIT”字符,表示开始发射雷达波,屏幕右上角计时秒表开始走动,显示测速历时。通常需要等待5秒左右屏幕显示流速数据。如果没有测到回波数据,平均流速位置一直为空:如捕捉到回波数据,则显示如下信息:流速单位厘米/秒计时器窗口测速历时雷达波发射中斯德克电波流速仪8通过“PEAK”--回波强度”窗口可以判断回波信号是否连续稳定:回波正常情况下,“PEAK”显示稳定,瞬时流速窗口反映流速脉动情况,有时会有很大跳动。平均流速缓慢变化,直至稳定。如果“PEAK”时隐时现,说明回波很弱。需调整水面位置,或加大垂直角,直至获得稳定回波。4、结束测量计时秒表达到99.9秒后仪器自动停止测量,屏幕上显示该时段内的平均流速、流速单位和流速方向:屏幕左边显示“STORE”,表示本次测量数据已被存储。测量过程中如观察到速度已经稳定,可随时扣动扳机结瞬时流速回波强度数据已被存储STORE雷达波发射中平均流速流速方向雷达波发射中测速历时斯德克电波流速仪9束测量,屏幕显示本次测量历时和该时段...
