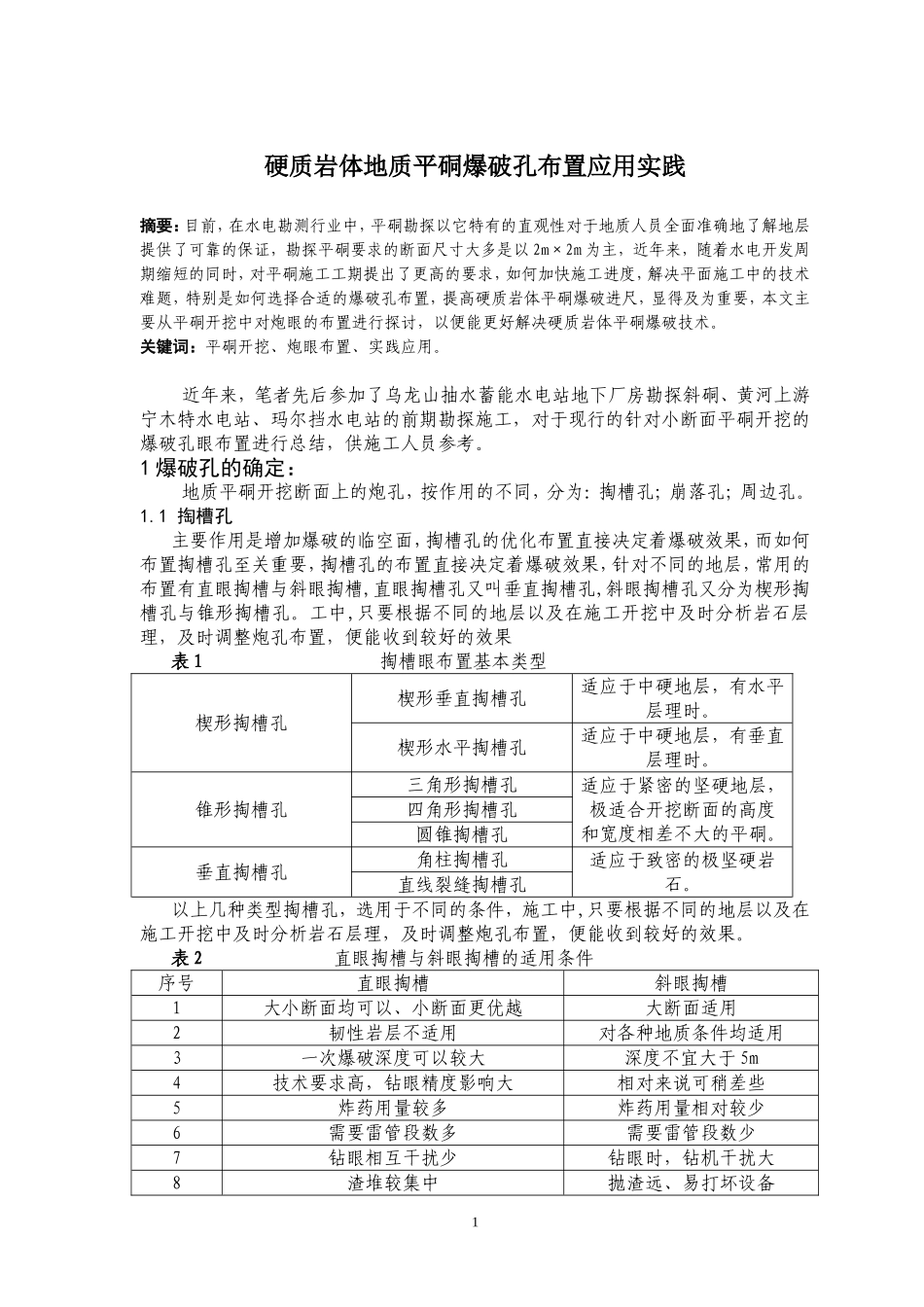

硬质岩体地质平硐爆破孔布置应用实践摘要：目前，在水电勘测行业中，平硐勘探以它特有的直观性对于地质人员全面准确地了解地层提供了可靠的保证，勘探平硐要求的断面尺寸大多是以2m×2m为主，近年来，随着水电开发周期缩短的同时，对平硐施工工期提出了更高的要求，如何加快施工进度，解决平面施工中的技术难题，特别是如何选择合适的爆破孔布置，提高硬质岩体平硐爆破进尺，显得及为重要，本文主要从平硐开挖中对炮眼的布置进行探讨，以便能更好解决硬质岩体平硐爆破技术。关键词：平硐开挖、炮眼布置、实践应用。近年来，笔者先后参加了乌龙山抽水蓄能水电站地下厂房勘探斜硐、黄河上游宁木特水电站、玛尔挡水电站的前期勘探施工，对于现行的针对小断面平硐开挖的爆破孔眼布置进行总结，供施工人员参考。1爆破孔的确定：地质平硐开挖断面上的炮孔，按作用的不同，分为：掏槽孔；崩落孔；周边孔。1.1掏槽孔主要作用是增加爆破的临空面，掏槽孔的优化布置直接决定着爆破效果，而如何布置掏槽孔至关重要，掏槽孔的布置直接决定着爆破效果，针对不同的地层，常用的布置有直眼掏槽与斜眼掏槽,直眼掏槽孔又叫垂直掏槽孔,斜眼掏槽孔又分为楔形掏槽孔与锥形掏槽孔。工中,只要根据不同的地层以及在施工开挖中及时分析岩石层理，及时调整炮孔布置，便能收到较好的效果表1掏槽眼布置基本类型楔形掏槽孔楔形垂直掏槽孔适应于中硬地层，有水平层理时。楔形水平掏槽孔适应于中硬地层，有垂直层理时。锥形掏槽孔三角形掏槽孔适应于紧密的坚硬地层，极适合开挖断面的高度和宽度相差不大的平硐。四角形掏槽孔圆锥掏槽孔垂直掏槽孔角柱掏槽孔适应于致密的极坚硬岩石。直线裂缝掏槽孔以上几种类型掏槽孔，选用于不同的条件，施工中,只要根据不同的地层以及在施工开挖中及时分析岩石层理，及时调整炮孔布置，便能收到较好的效果。表2直眼掏槽与斜眼掏槽的适用条件序号直眼掏槽斜眼掏槽1大小断面均可以、小断面更优越大断面适用2韧性岩层不适用对各种地质条件均适用3一次爆破深度可以较大深度不宜大于5m4技术要求高，钻眼精度影响大相对来说可稍差些5炸药用量较多炸药用量相对较少6需要雷管段数多需要雷管段数少7钻眼相互干扰少钻眼时，钻机干扰大8渣堆较集中抛渣远、易打坏设备1⑴在上述斜眼掏槽方式中，针对紧硬岩石楔形掏槽法被广泛应用，楔形掏槽法又根据根据不同的地质选用水平楔形掏槽、垂直楔形掏槽两种形式：①水平楔形掏槽炮眼布置它适用于层理接近于水平或倾斜平缓层面、裂缝和夹层的围岩或均匀整体的围岩。由于钻凿向上倾斜的掏槽眼与装渣作业干扰大，施工较困难，一般较少采用。（如图1）图1②垂直楔形掏槽布置，适用于层理大致垂直或倾斜的各种岩层。因为，它的所有炮眼都是接近水平的，钻凿方便，利用和装渣同时平行作业，因此，采用比较广泛。其主要形式有普通、剪式或层状（双楔形）三种。（如图2）（普通）（剪式）（双楔形）图2⑵炮眼布置参数在斜形掏槽中的楔形掏槽孔凿钻时，根据不同的地质条件，炮眼的倾斜角度、每对掏槽孔炮眼与另一对掏槽孔炮眼之间的间隔距离尤为关键，凿眼时的控制结果直接关系着掏槽效果。表3楔形掏槽的炮眼布置参数数据f值炮眼倾斜角度a每对炮眼与另一对炮眼之间的距离A/m眼底距离b/m2-475°～80°0.60～0.800.304-670°～80°0.50～0.600.30～0.256-865°～75°0.40～0.500.250～0.208-1060°～70°0.30～0.400.20～0.1510-1255°～65°0.20～0.300.05～0.10在实际炮眼布置时，每对炮眼的眼口距离可根据设计槽眼眼深度按下式计算：A=2×B×C×D（公式一）式中A=眼口距离B=掏槽深度C=炮眼倾斜坡度D=眼底距离2式中炮眼倾斜坡度可根据炮眼倾斜角度进行换算。⑶掏槽形式选定条件平硐爆破施工中，针对地层层理不同，选择不同类型的掏槽方式，尤为重要，它直接决定着掏槽孔的爆破效果，从而影响整个开挖爆破进尺。通常在掏槽形式的选定时要考虑以下几方面条件：①开挖断面的大小及宽度；②地质条件；③机具器材条件；④钻眼爆破技术水平；⑤开挖之技术要求等。除考虑以上因素外，还主要要考虑经济及技术效果，要根据现场条件因地制宜地选择恰当的掏槽方式，而不...
