透视图的特点VIP免费

透视图的特点_第1页
1/7
透视图的特点_第2页
2/7
透视图的特点_第3页
3/7

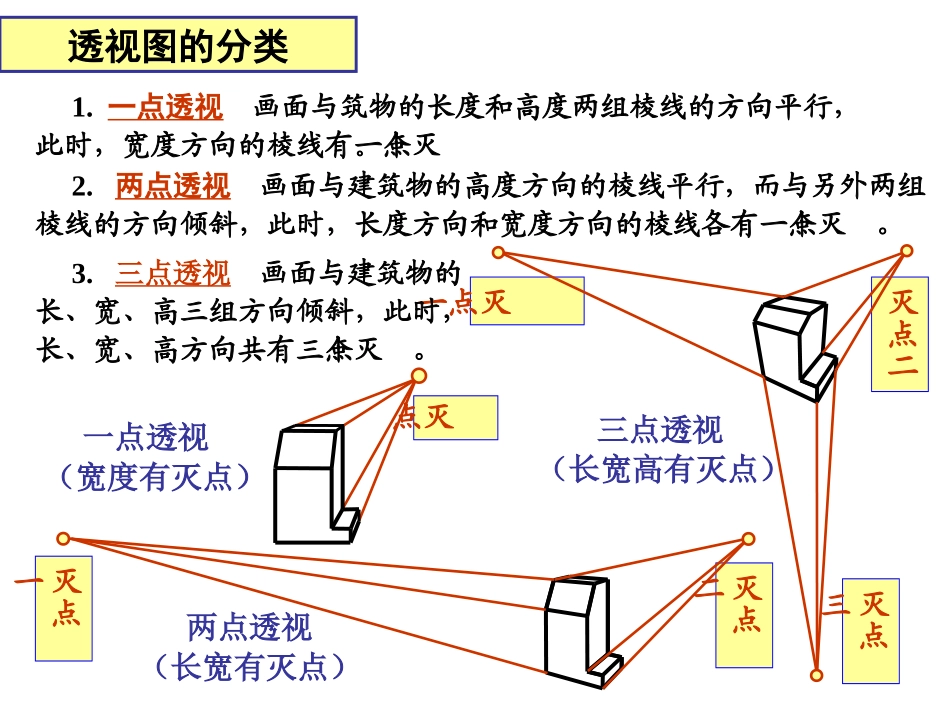

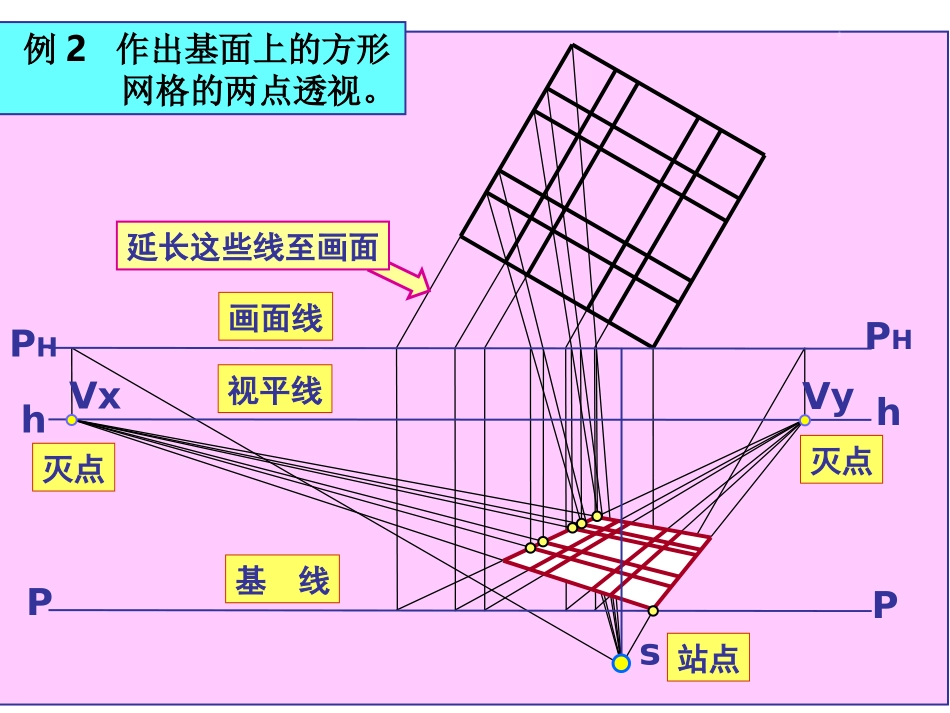

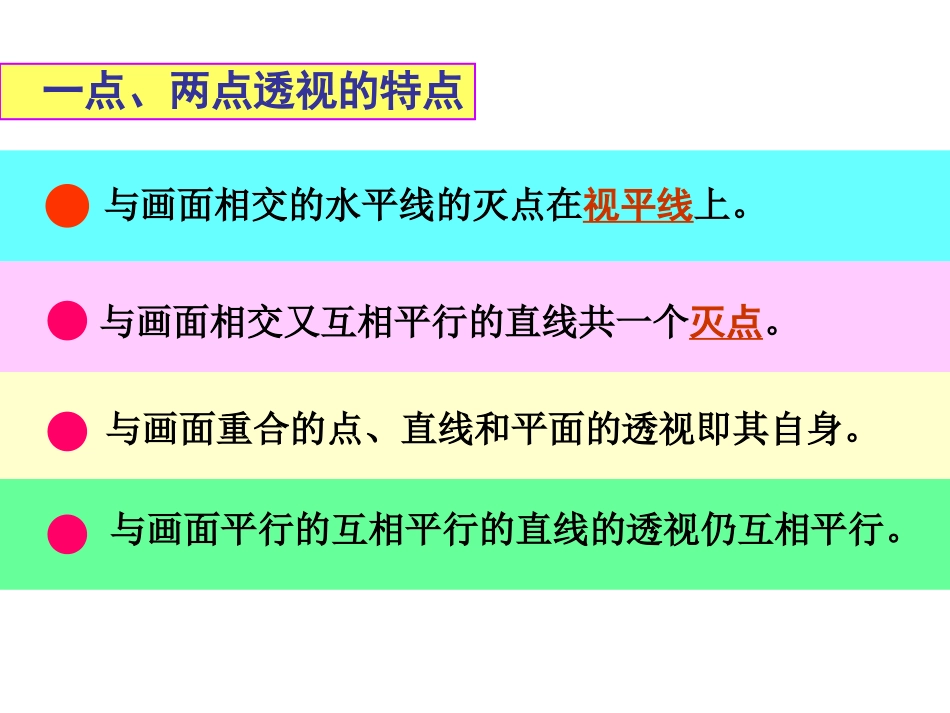

一点、两点透视的特点与画面相交的水平线的灭点在视平线上。与画面相交又互相平行的直线共一个灭点。与画面重合的点、直线和平面的透视即其自身。与画面平行的互相平行的直线的透视仍互相平行。透视图的特点灭点二灭点二灭点一1.一点透视画面与筑物的长度和高度两组棱线的方向平行,此时,宽度方向的棱线有一个灭点。两点透视(长宽有灭点)三点透视(长宽高有灭点)透视图的分类2.两点透视画面与建筑物的高度方向的棱线平行,而与另外两组棱线的方向倾斜,此时,长度方向和宽度方向的棱线各有一个灭点。一点透视(宽度有灭点)3.三点透视画面与建筑物的长、宽、高三组方向倾斜,此时,长、宽、高方向共有三个灭点。灭点灭点三灭点一透视图的分类例2作出基面上的方形网格的两点透视。延长这些线至画面PHPH画面线hh视平线PP基线Vx灭点Vy灭点s站点例2(两点透视)例7求形体的两点透视立面图平面图PHPH画面线hh视平线PP基线s站点例7(两点透视)VxVy例8求形体的两点透视例8(两点透视)立面图PHPH画面线hh视平线PP基线s站点VxVy例9作台阶的两点透视例9(台阶的两点透视)bahhPPa(b)PHPHsVxVy先画两边挡板的透视。再画右挡板内侧台阶轮廓线的透视。真高线真高线平行线组共灭点透视方向是关键视线交点求端点画面上定真高线口诀透视口诀
