电压和电阻阶梯训练VIP免费

电压和电阻阶梯训练_第1页
1/14
电压和电阻阶梯训练_第2页
2/14
电压和电阻阶梯训练_第3页
3/14

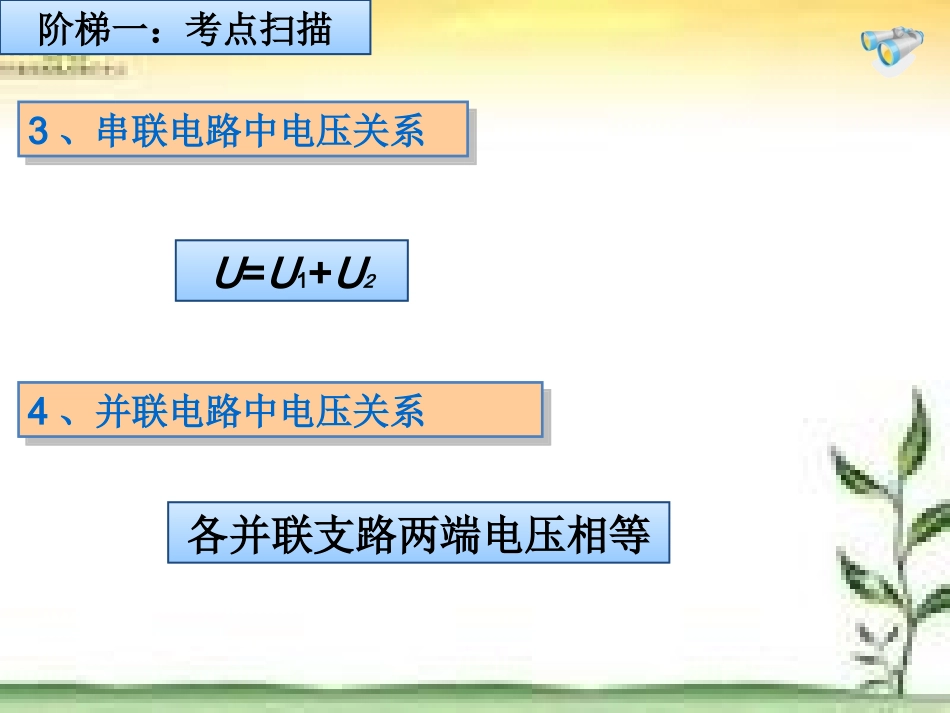

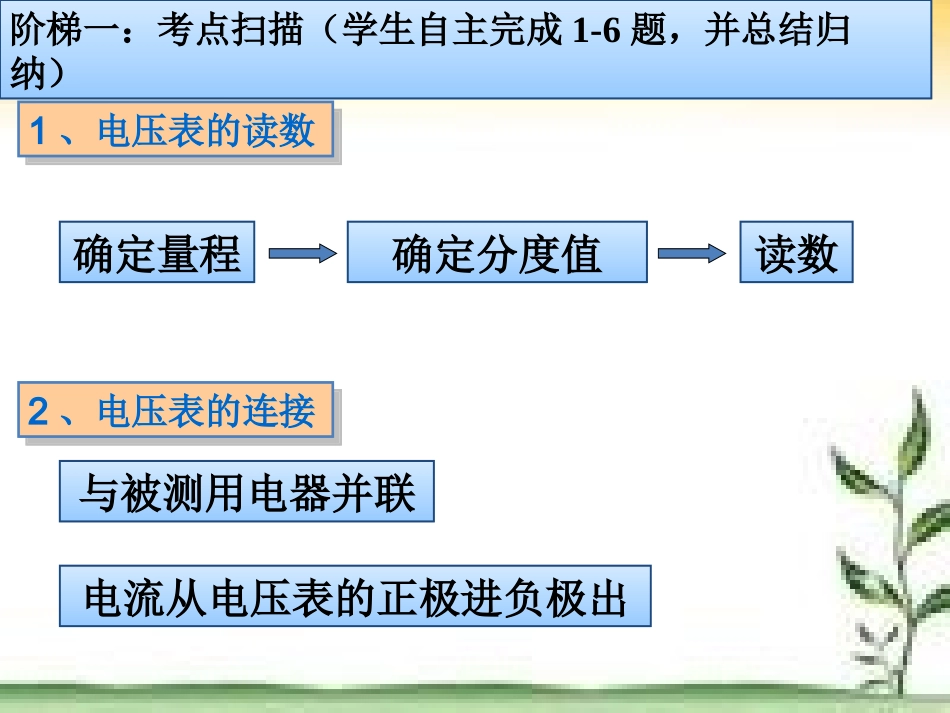

《电压和电阻》阶梯训练阶梯一:考点扫描(学生自主完成1-6题,并总结归纳)1、电压表的读数1、电压表的读数确定量程读数确定分度值2、电压表的连接2、电压表的连接与被测用电器并联电流从电压表的正极进负极出阶梯一:考点扫描3、串联电路中电压关系3、串联电路中电压关系U=U1+U24、并联电路中电压关系4、并联电路中电压关系各并联支路两端电压相等阶梯一:考点扫描5、影响电阻大小的因素5、影响电阻大小的因素材料、长度、横截面积、温度6、滑动变阻器6、滑动变阻器阶梯二:难点突破难点1:判断电压表测哪个用电器的电压难点1:判断电压表测哪个用电器的电压判断方法判断方法去源法去源法滑线法滑线法短路法短路法阶梯二:难点突破难点2:由电压表的读数推断用电器的电压难点2:由电压表的读数推断用电器的电压确定电路结构确定两个电压表读数的大小确定两个电压表分别测哪个用电器的电压选取量程读数难点3:用电压表检测电路故障——串联电路难点3:用电压表检测电路故障——串联电路串联电路中简单故障总结1.常见的电路故障类型:_________和__________2.发生故障时的特征:断路:灯泡_______,电路中___电流短路:灯泡_______,电路中___电流断路故障短路故障无都不发光有部分发光用电压表检测电路故障——串联断路用电压表检测电路故障——串联断路VL1V在串联电路中:电压表并在“断路部分”两端时,示数为;电压表并在“无断路部分”两端时,示数为;接近电源电压L1L10VL2SSL2用电压表检测电路故障——串联短路用电压表检测电路故障——串联短路VL1L2SL2L1SV电压表并在“短路部分”两端时,示数为;电压表并在“非短路部分”两端时,示数为。0V电源电压难点3:用电压表检测电路故障难点3:用电压表检测电路故障如图所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。为了找出故障原因,小华用电压表进行检测,发现ab间电压为0,ac间电压为3V,bc间电压为3V。则电路故障可能是()A.L1断路B.L1短路C.L2断路D.L2短路V3VV难点3:用电压表判断故障——并联电路难点3:用电压表判断故障——并联电路并联电路中简单故障总结1.常见的电路故障类型:_________和__________2.发生故障时的特征:一条支路断路,不影响另一支路的正常工作。一条支路短路,与其并联的所有支路都不工作。断路故障短路故障难点3:用电压表判断故障——并联电路难点3:用电压表判断故障——并联电路如图所示电路中,电源电压保持不变,当开关S闭合,电路正常工作一段时间后,其中一盏灯突然熄灭,两只电表的示数均保持不变。出现这种现象的可能原因是()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路阶梯三:作业超市阶梯三:作业超市1、学生自主完成习题1、学生自主完成习题2、对照答案找出问题2、对照答案找出问题3、同伴互助解决问题3、同伴互助解决问题4、寻求老师帮助4、寻求老师帮助
