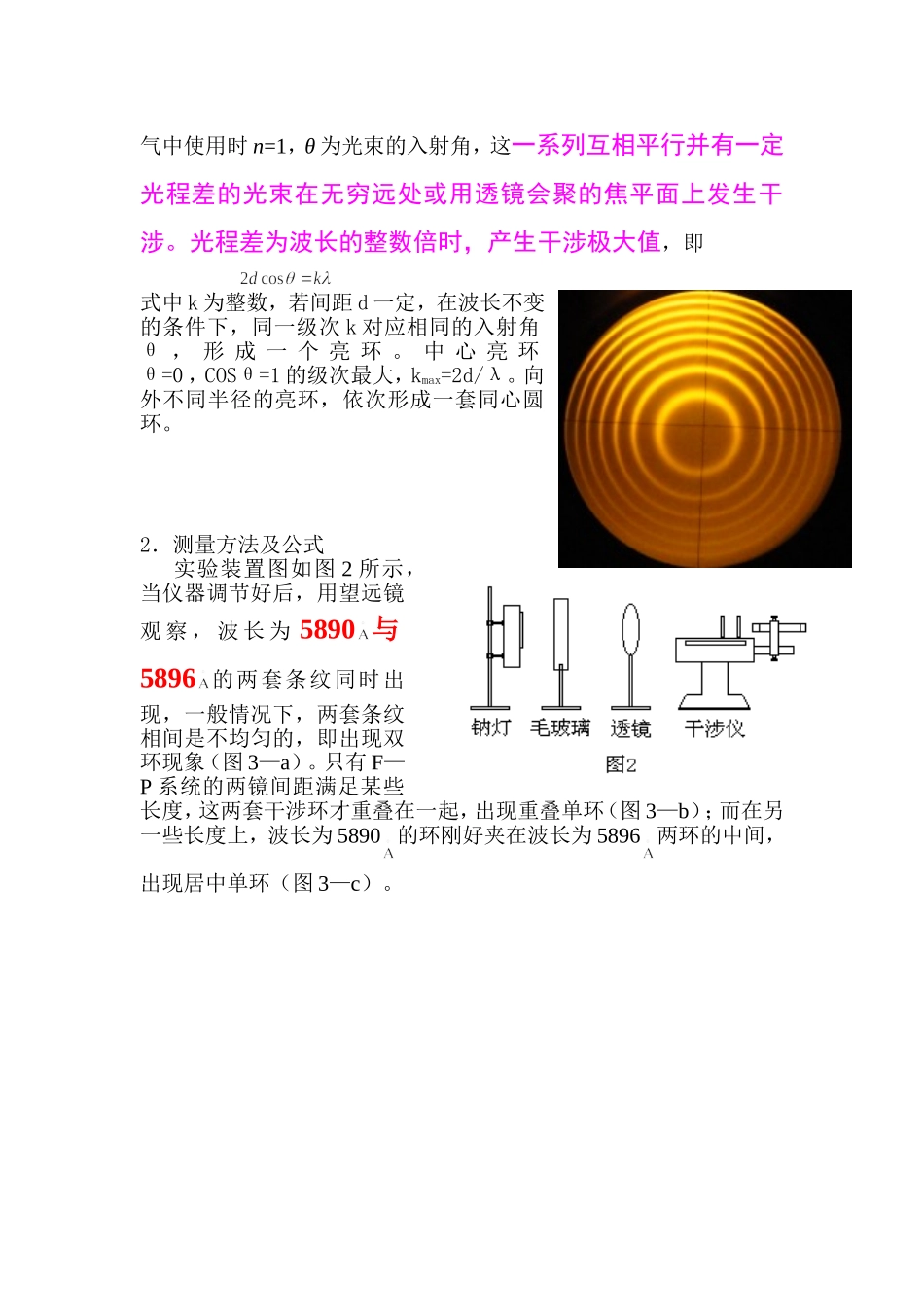

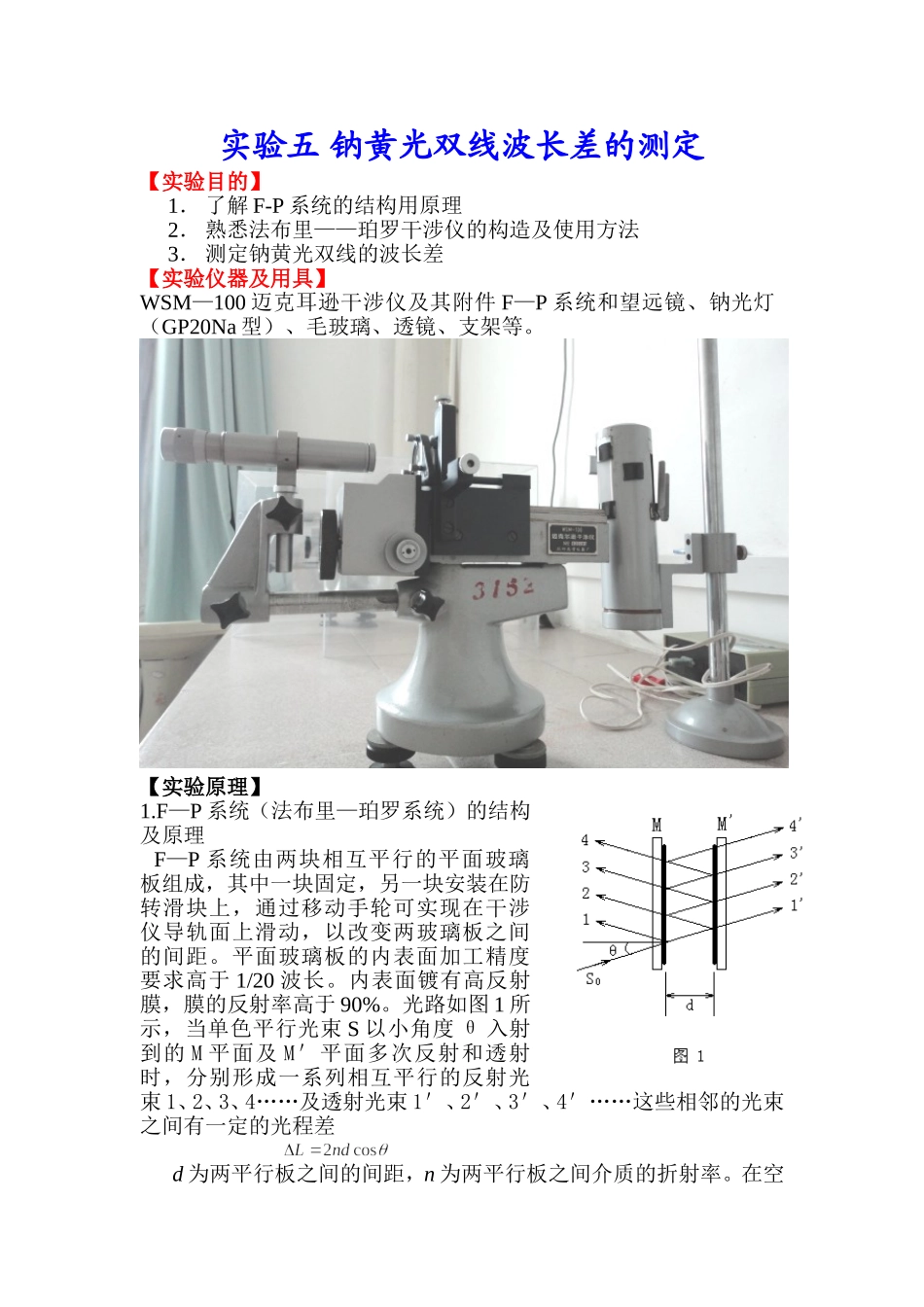

实验五钠黄光双线波长差的测定【实验目的】1．了解F-P系统的结构用原理2．熟悉法布里——珀罗干涉仪的构造及使用方法3．测定钠黄光双线的波长差【实验仪器及用具】WSM—100迈克耳逊干涉仪及其附件F—P系统和望远镜、钠光灯（GP20Na型）、毛玻璃、透镜、支架等。【实验原理】1.F—P系统（法布里—珀罗系统）的结构及原理F—P系统由两块相互平行的平面玻璃板组成，其中一块固定，另一块安装在防转滑块上，通过移动手轮可实现在干涉仪导轨面上滑动，以改变两玻璃板之间的间距。平面玻璃板的内表面加工精度要求高于1/20波长。内表面镀有高反射膜，膜的反射率高于90%。光路如图1所示，当单色平行光束S以小角度θ入射到的M平面及M＇平面多次反射和透射时，分别形成一系列相互平行的反射光束1、2、3、4……及透射光束1＇、2＇、3＇、4＇……这些相邻的光束之间有一定的光程差d为两平行板之间的间距，n为两平行板之间介质的折射率。在空气中使用时n=1，θ为光束的入射角，这一系列互相平行并有一定光程差的光束在无穷远处或用透镜会聚的焦平面上发生干涉。光程差为波长的整数倍时，产生干涉极大值，即式中k为整数，若间距d一定，在波长不变的条件下，同一级次k对应相同的入射角θ，形成一个亮环。中心亮环θ=0，COSθ=1的级次最大，kmax=2d/λ。向外不同半径的亮环，依次形成一套同心圆环。2．测量方法及公式实验装置图如图2所示，当仪器调节好后，用望远镜观察，波长为5890与5896的两套条纹同时出现，一般情况下，两套条纹相间是不均匀的，即出现双环现象（图3—a）。只有F—P系统的两镜间距满足某些长度，这两套干涉环才重叠在一起，出现重叠单环（图3—b）；而在另一些长度上，波长为5890的环刚好夹在波长为5896两环的中间，出现居中单环（图3—c）。所谓的单环、双环可根据干涉情况则可根据条纹的相对疏密程度，因为重叠时较居中时条纹数相对减少了一半，故条纹明显变疏的是重叠单环。实验时，由于条纹宽度的影响，条纹是否完全重叠，很难判断准确，但这一居中位置却可以判断得相当准确。而它们所用的公式具有相同的形式，现推导如下：设两套干涉条纹重叠时，两镜间距离为t1，对应波长为λ1的级数为k；对应波长为λ2的级数为k+n级。改变两镜间距，当再次重叠时两镜间距离为t2，对应λ1的级数为k+m；对应λ2的级数为k+n+m+1级，则有下列方程：2t1=kλ1（1）2t1=（k+n）λ2（2）2t2=（k+m）λ1（3）2t2=（k+n+m+1）λ2（4）由式（1）、（3）得（5）式中。由式（2）、（4）得（6）由式（5）、（6）消去m得当令，，则得（7）当λ1的条纹夹在λ2的条纹正中时，对应λ1的条纹为k＇级；对应λ2的条纹为k＇+n+1/2级。改变两镜间距，当再次夹在正中时对应λ1的级数为k＇+m；对应λ2的级数为k＇+n+m+3/2级，则有2t1=k＇λ1（8）2t1=（k＇+n+1/2）λ2（9）2t2=（k＇+m）λ1（10）2t2=（k＇+n+m+3/2）λ2（11）由式（8）、（10）得（12）由式（9）、（11）得（13）由式（12）、（13）消去m得（14）比较式（4）与（14）可知它们具有相同的计算公式。由此可知，无论通过哪种方法，只要测出Δt就可求出Δλ。采用重叠条纹法，能观察到较多的重复次数，但精度不高；而采用条纹相间居中的办法，测量次数虽较少，但可提高测量精度，故本实验采用后一种测量方法。【实验内容及步骤】1．调节法布里—珀罗系统两镜面相距约2~3mm。2．开启钠灯，使它正对着两镜面。3．透过两镜片观察钠灯，调节位于前方的那一平面镜上的三颗滚花螺钉，使所观察到的毛玻璃的慧尾消失，再缓慢微动调节便可看到干涉条纹，并使干涉条纹中心位于视场中央。4．在钠灯与干涉仪之间依次加入毛玻璃和透镜，透过F—P系统两镜面，上、下，左、右移动眼睛进行观察，同时调节两个微动螺丝，直至圆环中心不再有条纹“涌出”或“陷入”。5．放上望远镜，可看到等倾干涉条纹，若条纹仍不清晰、明锐，可继续调节微调螺丝。6．顺时针方向转动微动手轮移动活动镜面，可观察一到干涉条纹从双环——居中单环——双环——重叠单环——双环相继重复出现的现象。7．逆时针转动手轮将两镜面的距离重新调至2—3mm，然后又顺时针缓慢转动微动手轮，仔细观...
