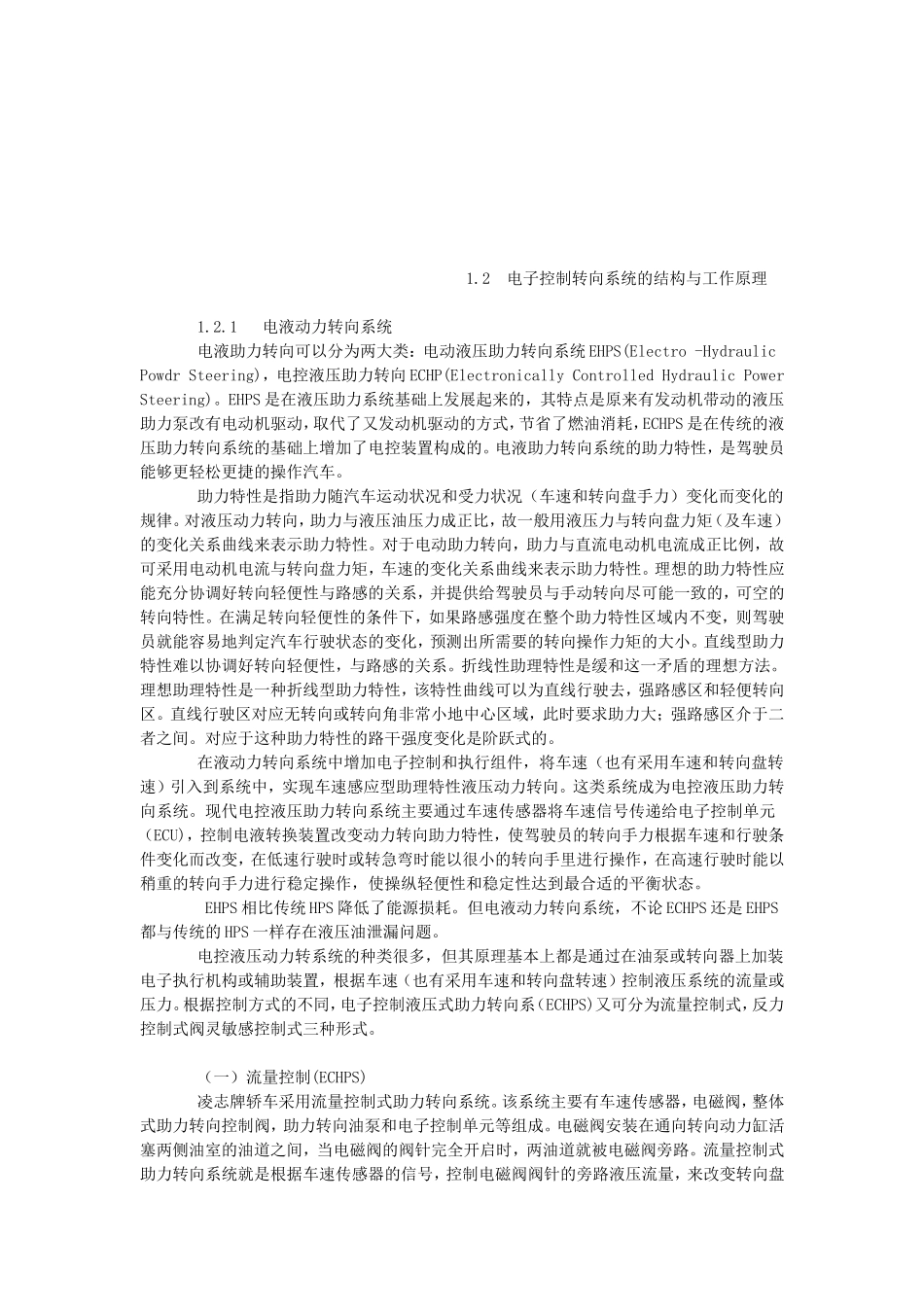

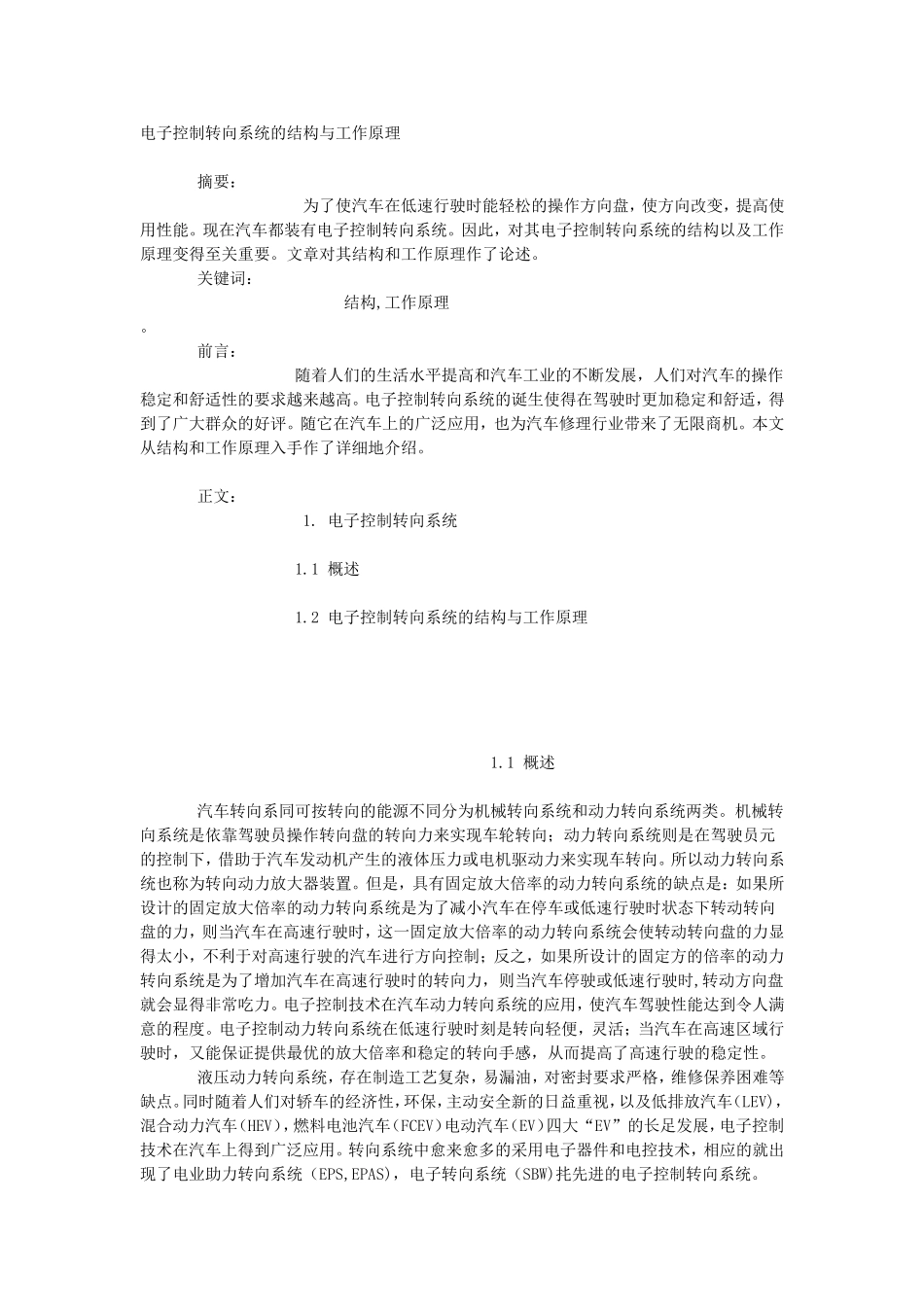

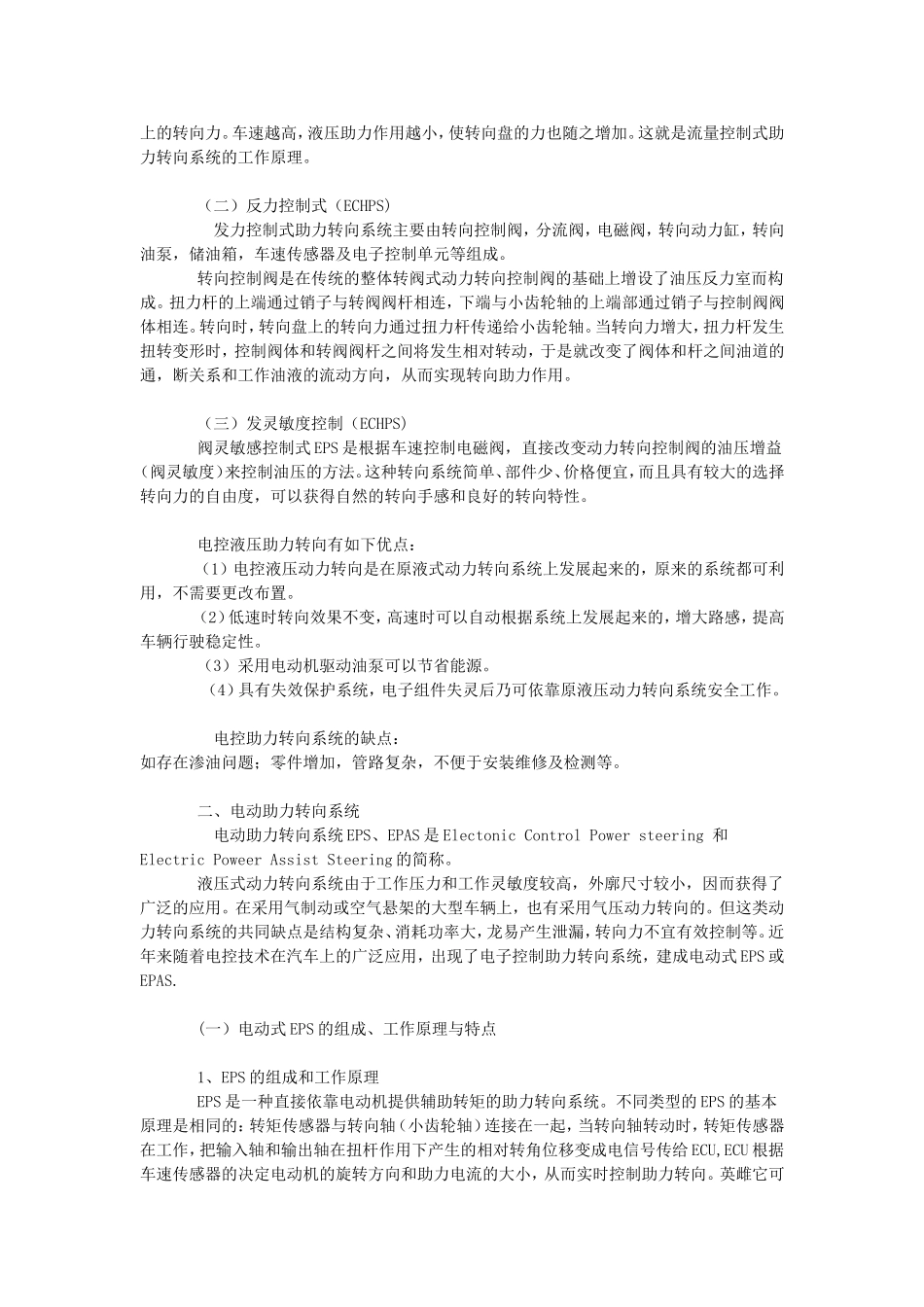

电子控制转向系统的结构与工作原理摘要：为了使汽车在低速行驶时能轻松的操作方向盘，使方向改变，提高使用性能。现在汽车都装有电子控制转向系统。因此，对其电子控制转向系统的结构以及工作原理变得至关重要。文章对其结构和工作原理作了论述。关键词：结构,工作原理。前言：随着人们的生活水平提高和汽车工业的不断发展，人们对汽车的操作稳定和舒适性的要求越来越高。电子控制转向系统的诞生使得在驾驶时更加稳定和舒适，得到了广大群众的好评。随它在汽车上的广泛应用，也为汽车修理行业带来了无限商机。本文从结构和工作原理入手作了详细地介绍。正文：1.电子控制转向系统1.1概述1.2电子控制转向系统的结构与工作原理1.1概述汽车转向系同可按转向的能源不同分为机械转向系统和动力转向系统两类。机械转向系统是依靠驾驶员操作转向盘的转向力来实现车轮转向；动力转向系统则是在驾驶员元的控制下，借助于汽车发动机产生的液体压力或电机驱动力来实现车转向。所以动力转向系统也称为转向动力放大器装置。但是，具有固定放大倍率的动力转向系统的缺点是：如果所设计的固定放大倍率的动力转向系统是为了减小汽车在停车或低速行驶时状态下转动转向盘的力，则当汽车在高速行驶时，这一固定放大倍率的动力转向系统会使转动转向盘的力显得太小，不利于对高速行驶的汽车进行方向控制；反之，如果所设计的固定方的倍率的动力转向系统是为了增加汽车在高速行驶时的转向力，则当汽车停驶或低速行驶时,转动方向盘就会显得非常吃力。电子控制技术在汽车动力转向系统的应用，使汽车驾驶性能达到令人满意的程度。电子控制动力转向系统在低速行驶时刻是转向轻便，灵活；当汽车在高速区域行驶时，又能保证提供最优的放大倍率和稳定的转向手感，从而提高了高速行驶的稳定性。液压动力转向系统，存在制造工艺复杂，易漏油，对密封要求严格，维修保养困难等缺点。同时随着人们对轿车的经济性，环保，主动安全新的日益重视，以及低排放汽车（LEV)，混合动力汽车（HEV），燃料电池汽车（FCEV）电动汽车（EV）四大“EV”的长足发展，电子控制技术在汽车上得到广泛应用。转向系统中愈来愈多的采用电子器件和电控技术，相应的就出现了电业助力转向系统（EPS,EPAS)，电子转向系统（SBW)扥先进的电子控制转向系统。1.2电子控制转向系统的结构与工作原理1.2.1电液动力转向系统电液助力转向可以分为两大类：电动液压助力转向系统EHPS(Electro-HydraulicPowdrSteering)，电控液压助力转向ECHP(ElectronicallyControlledHydraulicPowerSteering)。EHPS是在液压助力系统基础上发展起来的，其特点是原来有发动机带动的液压助力泵改有电动机驱动，取代了又发动机驱动的方式，节省了燃油消耗，ECHPS是在传统的液压助力转向系统的基础上增加了电控装置构成的。电液助力转向系统的助力特性，是驾驶员能够更轻松更捷的操作汽车。助力特性是指助力随汽车运动状况和受力状况（车速和转向盘手力）变化而变化的规律。对液压动力转向，助力与液压油压力成正比，故一般用液压力与转向盘力矩（及车速）的变化关系曲线来表示助力特性。对于电动助力转向，助力与直流电动机电流成正比例，故可采用电动机电流与转向盘力矩，车速的变化关系曲线来表示助力特性。理想的助力特性应能充分协调好转向轻便性与路感的关系，并提供给驾驶员与手动转向尽可能一致的，可空的转向特性。在满足转向轻便性的条件下，如果路感强度在整个助力特性区域内不变，则驾驶员就能容易地判定汽车行驶状态的变化，预测出所需要的转向操作力矩的大小。直线型助力特性难以协调好转向轻便性，与路感的关系。折线性助理特性是缓和这一矛盾的理想方法。理想助理特性是一种折线型助力特性，该特性曲线可以为直线行驶去，强路感区和轻便转向区。直线行驶区对应无转向或转向角非常小地中心区域，此时要求助力大；强路感区介于二者之间。对应于这种助力特性的路干强度变化是阶跃式的。在液动力转向系统中增加电子控制和执行组件，将车速（也有采用车速和转向盘转速）引入到系统中，实现车速感应型助理特性液压动力转向。这类系统成为电控液压助力转向系统。现代电...
