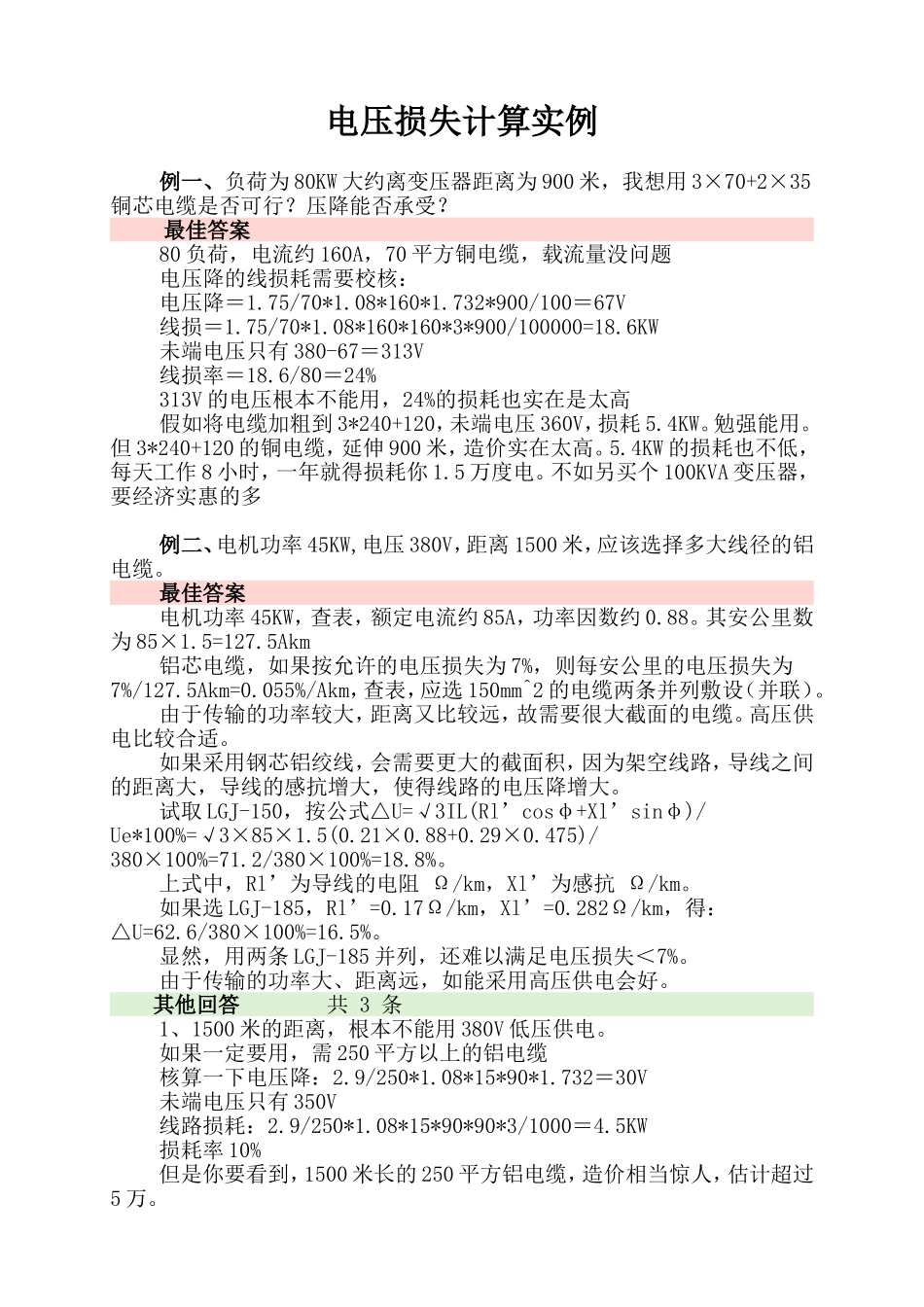

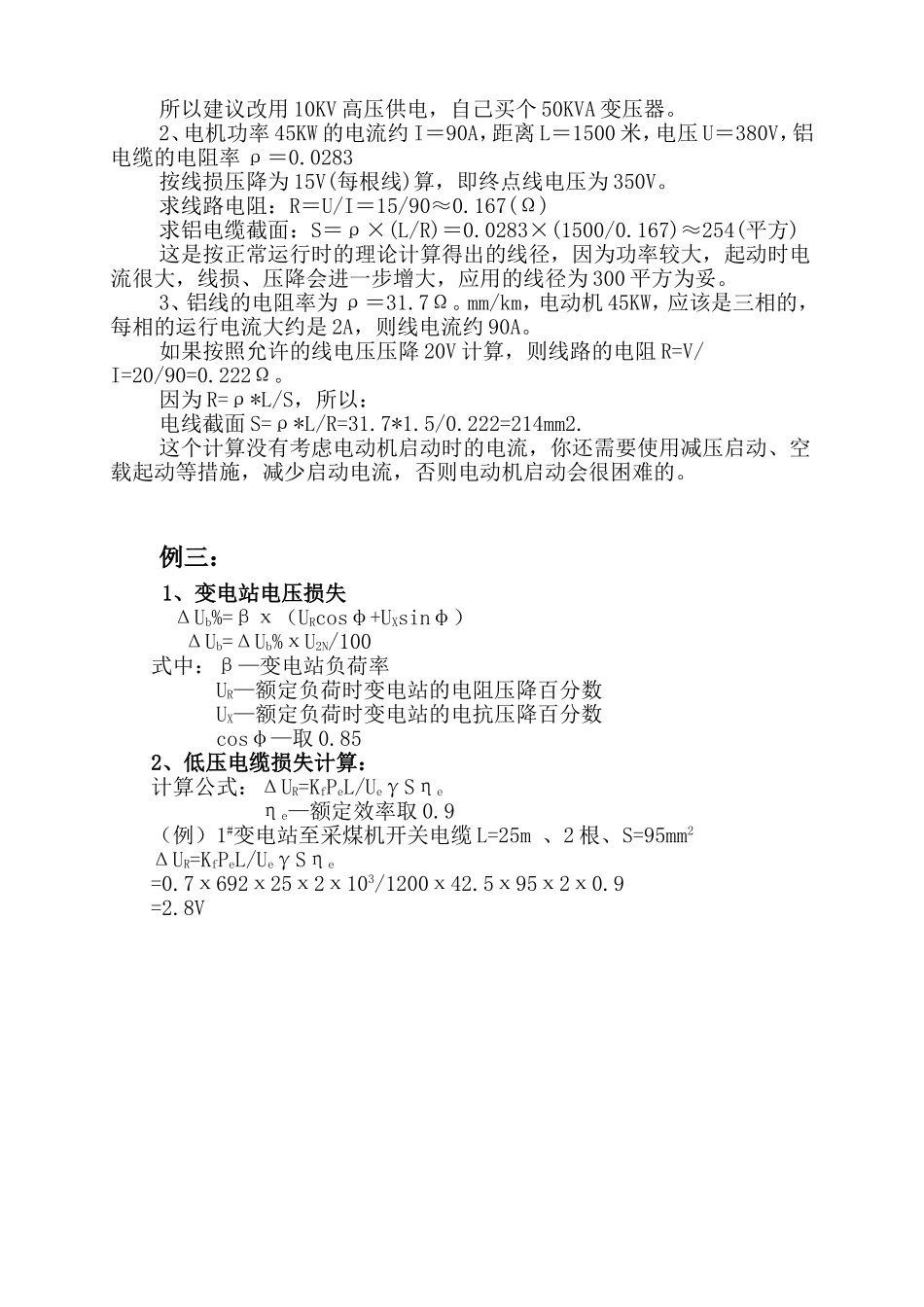

电压损失计算实例例一、负荷为80KW大约离变压器距离为900米，我想用3×70+2×35铜芯电缆是否可行？压降能否承受？最佳答案80负荷，电流约160A，70平方铜电缆，载流量没问题电压降的线损耗需要校核：电压降＝1.75/70*1.08*160*1.732*900/100＝67V线损＝1.75/70*1.08*160*160*3*900/100000=18.6KW未端电压只有380-67＝313V线损率＝18.6/80＝24%313V的电压根本不能用，24%的损耗也实在是太高假如将电缆加粗到3*240+120，未端电压360V，损耗5.4KW。勉强能用。但3*240+120的铜电缆，延伸900米，造价实在太高。5.4KW的损耗也不低，每天工作8小时，一年就得损耗你1.5万度电。不如另买个100KVA变压器，要经济实惠的多例二、电机功率45KW,电压380V，距离1500米，应该选择多大线径的铝电缆。最佳答案电机功率45KW，查表，额定电流约85A，功率因数约0.88。其安公里数为85×1.5=127.5Akm铝芯电缆，如果按允许的电压损失为7%，则每安公里的电压损失为7%/127.5Akm=0.055%/Akm，查表，应选150mm^2的电缆两条并列敷设（并联）。由于传输的功率较大，距离又比较远，故需要很大截面的电缆。高压供电比较合适。如果采用钢芯铝绞线，会需要更大的截面积，因为架空线路，导线之间的距离大，导线的感抗增大，使得线路的电压降增大。试取LGJ-150，按公式△U=√3IL(Rl’cosφ+Xl’sinφ)/Ue*100%=√3×85×1.5(0.21×0.88+0.29×0.475)/380×100%=71.2/380×100%=18.8%。上式中，Rl’为导线的电阻Ω/km，Xl’为感抗Ω/km。如果选LGJ-185，Rl’=0.17Ω/km，Xl’=0.282Ω/km，得：△U=62.6/380×100%=16.5%。显然，用两条LGJ-185并列，还难以满足电压损失＜7%。由于传输的功率大、距离远，如能采用高压供电会好。其他回答共3条1、1500米的距离，根本不能用380V低压供电。如果一定要用，需250平方以上的铝电缆核算一下电压降：2.9/250*1.08*15*90*1.732＝30V未端电压只有350V线路损耗：2.9/250*1.08*15*90*90*3/1000＝4.5KW损耗率10%但是你要看到，1500米长的250平方铝电缆，造价相当惊人，估计超过5万。所以建议改用10KV高压供电，自己买个50KVA变压器。2、电机功率45KW的电流约I＝90A，距离L＝1500米，电压U＝380V，铝电缆的电阻率ρ＝0.0283按线损压降为15V(每根线)算，即终点线电压为350V。求线路电阻：R＝U/I＝15/90≈0.167(Ω)求铝电缆截面：S＝ρ×(L/R)＝0.0283×(1500/0.167)≈254(平方)这是按正常运行时的理论计算得出的线径，因为功率较大，起动时电流很大，线损、压降会进一步增大，应用的线径为300平方为妥。3、铝线的电阻率为ρ＝31.7Ω。mm/km，电动机45KW，应该是三相的，每相的运行电流大约是2A，则线电流约90A。如果按照允许的线电压压降20V计算，则线路的电阻R=V/I=20/90=0.222Ω。因为R=ρ*L/S，所以：电线截面S=ρ*L/R=31.7*1.5/0.222=214mm2.这个计算没有考虑电动机启动时的电流，你还需要使用减压启动、空载起动等措施，减少启动电流，否则电动机启动会很困难的。例三：1、变电站电压损失ΔUb%=βх（URcosφ+UXsinφ）ΔUb=ΔUb%хU2N/100式中：β—变电站负荷率UR—额定负荷时变电站的电阻压降百分数UX—额定负荷时变电站的电抗压降百分数cosφ—取0.852、低压电缆损失计算：计算公式：ΔUR=KfPeL/UeγSηeηe—额定效率取0.9（例）1#变电站至采煤机开关电缆L=25m、2根、S=95mm2ΔUR=KfPeL/UeγSηe=0.7х692х25х2х103/1200х42.5х95х2х0.9=2.8V
