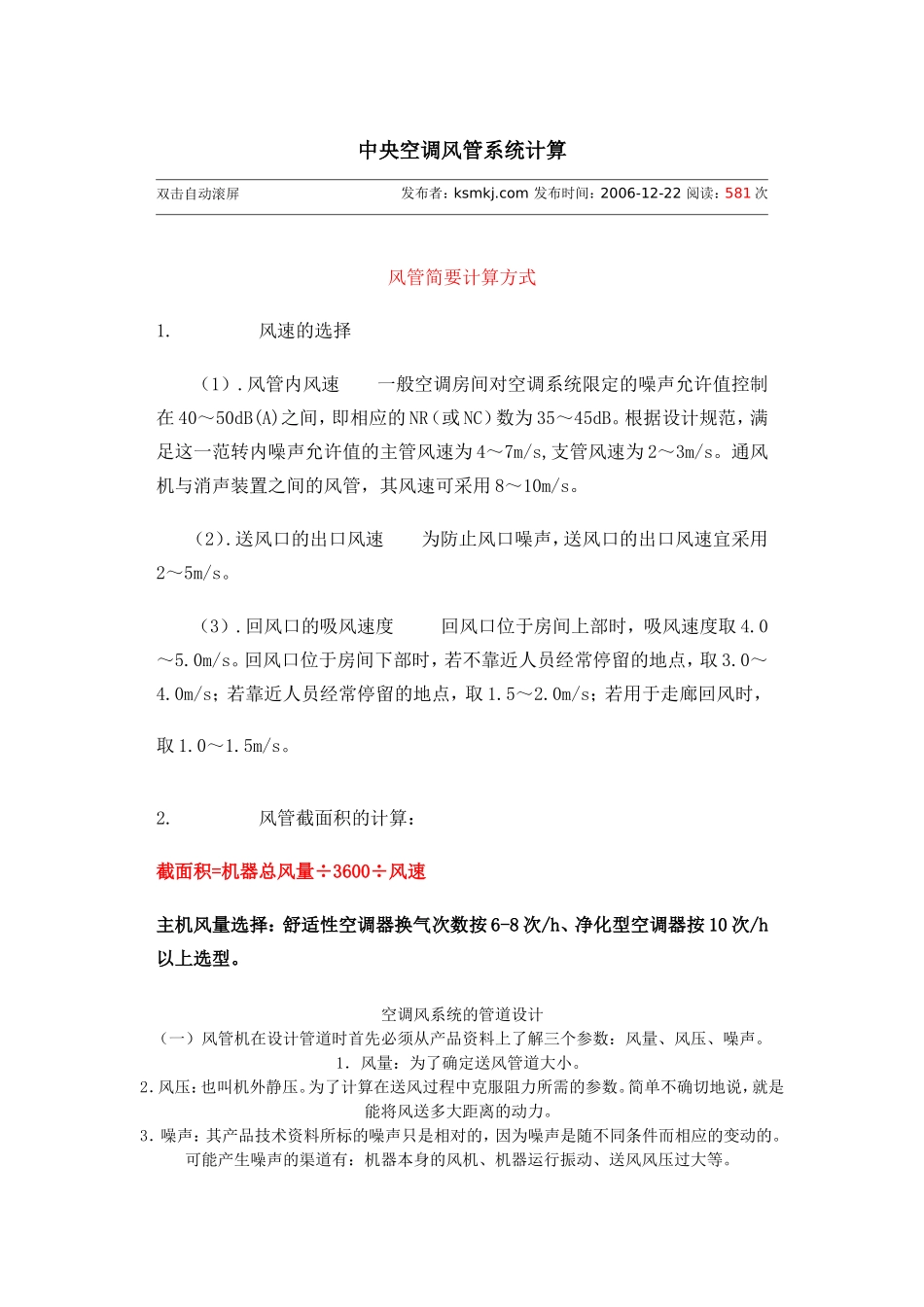

中央空调风管系统计算双击自动滚屏发布者：ksmkj.com发布时间：2006-12-22阅读：581次风管简要计算方式1.风速的选择（1）.风管内风速一般空调房间对空调系统限定的噪声允许值控制在40～50dB(A)之间，即相应的NR（或NC）数为35～45dB。根据设计规范，满足这一范转内噪声允许值的主管风速为4～7m/s,支管风速为2～3m/s。通风机与消声装置之间的风管，其风速可采用8～10m/s。（2）.送风口的出口风速为防止风口噪声，送风口的出口风速宜采用2～5m/s。（3）.回风口的吸风速度回风口位于房间上部时，吸风速度取4.0～5.0m/s。回风口位于房间下部时，若不靠近人员经常停留的地点，取3.0～4.0m/s；若靠近人员经常停留的地点，取1.5～2.0m/s；若用于走廊回风时，取1.0～1.5m/s。2.风管截面积的计算：截面积=机器总风量÷3600÷风速主机风量选择：舒适性空调器换气次数按6-8次/h、净化型空调器按10次/h以上选型。空调风系统的管道设计（一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。1．风量：为了确定送风管道大小。2．风压：也叫机外静压。为了计算在送风过程中克服阻力所需的参数。简单不确切地说，就是能将风送多大距离的动力。3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。（二）风系统设计包括的主要内容有：合理采用管内的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。那么管内风速如何选择？风管尺寸如何来确定呢？※管内风速的选取决定了风管截面的尺寸，两者之间的关系如下：F=a×b=L/(3600•V)（公式1-1）式中：F：风管断面积（㎡）a、b：风管断面长、宽（m）L：风管风量（m³/h）V：风速（m/s）以上各取值受到以下几个方面的影响：①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧张的，因此要求我们尽可能提高风速以减少风管的截面。（管内风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。）②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。总的来说，风管内的风速越高，则所产生的噪声就越大。因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所示:（表1）场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s）送风主管回风主管送风支管回风支管住宅3.05.04.03.03.0公寓、酒店客房、医院病房5.07.56.56.05.0高级办公室、图书馆6.010.07.58.06.1剧院、演讲厅4.06.55.55.04.0银行、高级餐厅、办公室7.510.07.58.06.0百货公司、咖啡厅9.010.07.58.06.0工厂12.5159.011.07.5按照风速计算得出管径：1、主管段6～8米；次主管段4～6米；分支管3～4米2、根据建筑层高要求，假设风管一边的边长3、得出另一边边长4、根据设计手册，查阅标准风管的尺寸（一般与计算出的横截面积相近）例如：5800风量的风机的送风风管尺寸的计算5800/3600/6＝0.2680.268/0.4＝0.67计算出的风管尺寸伟670*400，查手册得400*800风管计算三种方法：静压复得法假定风速法等摩阻法一般我用等摩阻法，至于主风管风速的选择那要看业主及厂房对噪音的需求以及是否有吊顶来选择，一般有的业主要求使用消音箱来消除风速太大引发的振动及噪音问题，所以一般取8米每秒不会有太大的出入，当然个人都有自己的习惯及各业主对设计的要求，我提出的仅个人意见，谢绝谩骂，欢迎指正风管面积=风量/风速风量已知，风速可据资料得出：空调系统中的空气推荐流速（低速风管）：高速风管部位居住公共工业一般建筑新...
