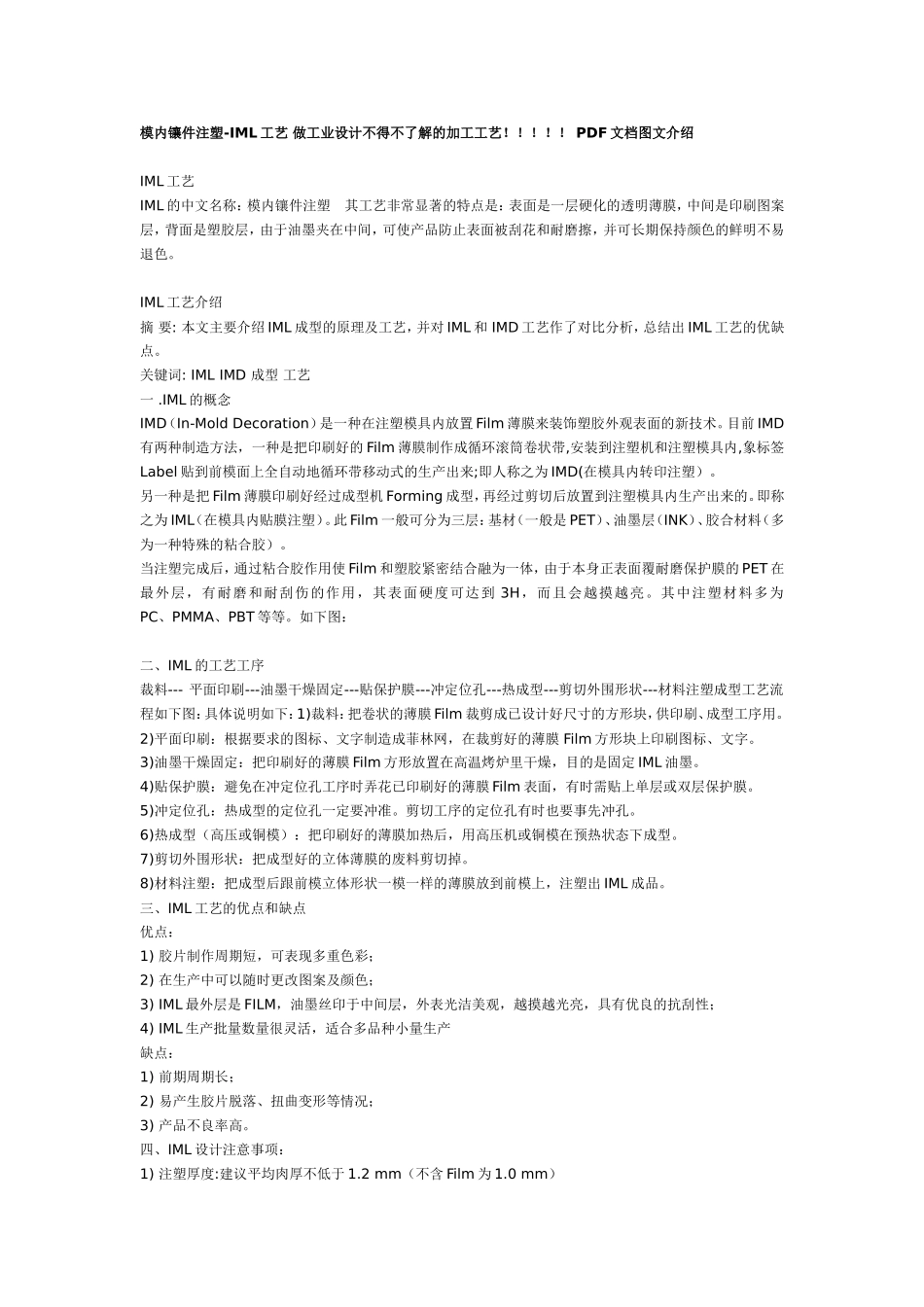

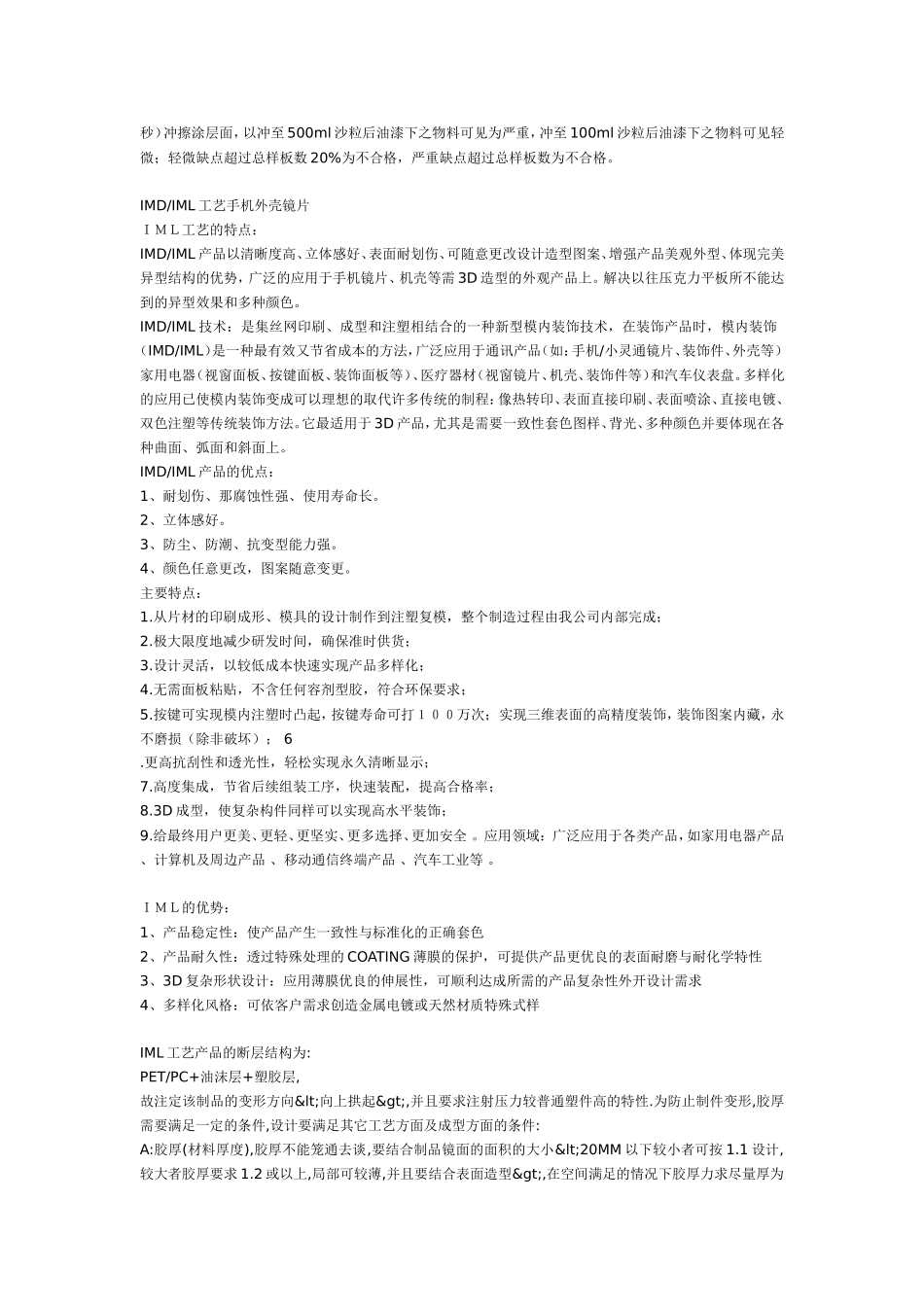

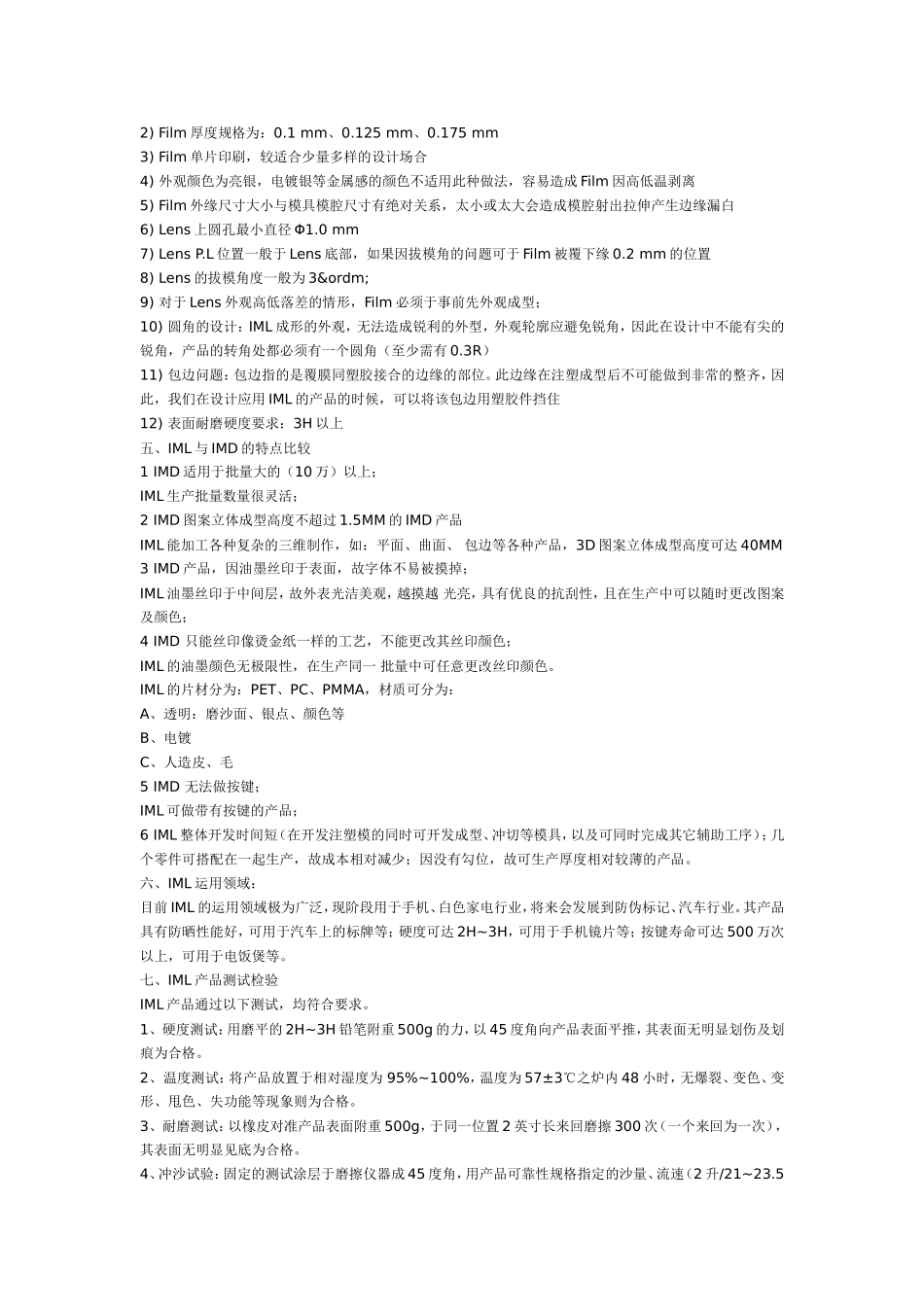

模内镶件注塑-IML工艺做工业设计不得不了解的加工工艺！！！！！PDF文档图文介绍IML工艺IML的中文名称：模内镶件注塑其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。IML工艺介绍摘要:本文主要介绍IML成型的原理及工艺，并对IML和IMD工艺作了对比分析，总结出IML工艺的优缺点。关键词:IMLIMD成型工艺一.IML的概念IMD（In-MoldDecoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。即称之为IML（在模具内贴膜注塑）。此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。其中注塑材料多为PC、PMMA、PBT等等。如下图：二、IML的工艺工序裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程如下图：具体说明如下：1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜Film方形块上印刷图标、文字。3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。5)冲定位孔：热成型的定位孔一定要冲准。剪切工序的定位孔有时也要事先冲孔。6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。7)剪切外围形状：把成型好的立体薄膜的废料剪切掉。8)材料注塑：把成型后跟前模立体形状一模一样的薄膜放到前模上，注塑出IML成品。三、IML工艺的优点和缺点优点：1)胶片制作周期短，可表现多重色彩；2)在生产中可以随时更改图案及颜色；3)IML最外层是FILM，油墨丝印于中间层，外表光洁美观，越摸越光亮，具有优良的抗刮性；4)IML生产批量数量很灵活，适合多品种小量生产缺点：1)前期周期长；2)易产生胶片脱落、扭曲变形等情况；3)产品不良率高。四、IML设计注意事项：1)注塑厚度:建议平均肉厚不低于1.2mm（不含Film为1.0mm）2)Film厚度规格为：0.1mm、0.125mm、0.175mm3)Film单片印刷，较适合少量多样的设计场合4)外观颜色为亮银，电镀银等金属感的颜色不适用此种做法，容易造成Film因高低温剥离5)Film外缘尺寸大小与模具模腔尺寸有绝对关系，太小或太大会造成模腔射出拉伸产生边缘漏白6)Lens上圆孔最小直径Φ1.0mm7)LensP.L位置一般于Lens底部，如果因拔模角的问题可于Film被覆下缘0.2mm的位置8)Lens的拔模角度一般为3º9)对于Lens外观高低落差的情形，Film必须于事前先外观成型；10)圆角的设计：IML成形的外观，无法造成锐利的外型，外观轮廓应避免锐角，因此在设计中不能有尖的锐角，产品的转角处都必须有一个圆角（至少需有0.3R）11)包边问题：包边指的是覆膜同塑胶接合的边缘的部位。此边缘在注塑成型后不可能做到非常的整齐，因此，我们在设计应用IML的产品的时候，可以将该包边用塑胶件挡住12)表面耐磨硬度要求：3H以上五、IML与IMD的特点比较1IMD适用于批量大的（10万）以上；IML生产批量数量很灵活；2IMD图案立体成型高度不超过1.5MM的IMD产品IML能加工各种复杂的三维制作，如：平面、曲面、包边等各种产品，3D图案立体成型高度可达40MM3IMD产品，因油墨丝印于表面，故字体不易被摸掉；IML油墨丝印于中间层，故外表光洁美观，越摸越光亮，具有优良的抗刮性，且在生产中可以随时更改图案及颜色；4IMD只能丝印像烫金纸一样的工艺，不能更改其丝...
