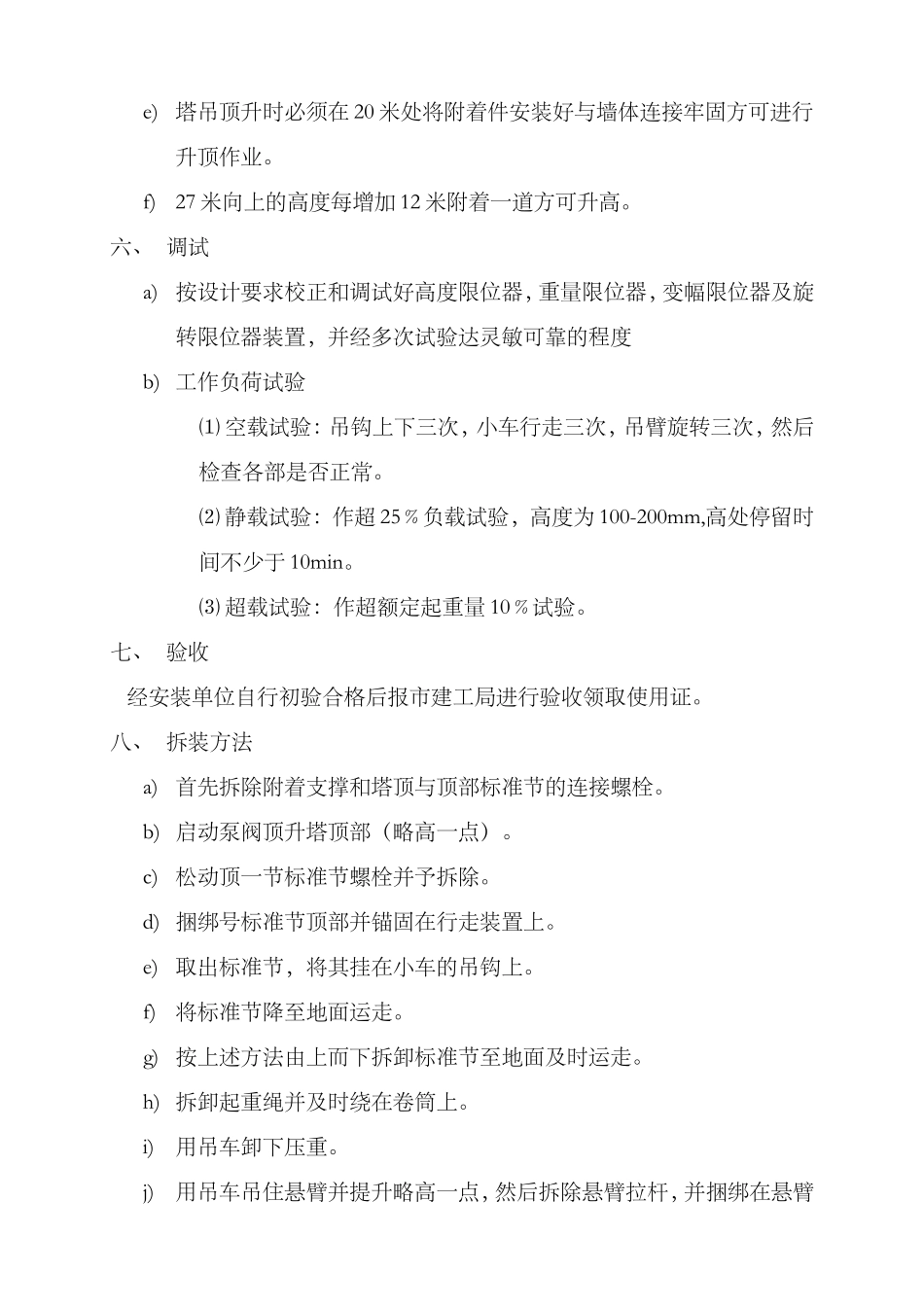

塔式起重机安装施工方案103#楼_第3页
3/4
塔式起重机安装施工方案一、概述本型号的液压顶升塔式起重机靖江亚神生产QTZ-40机,由江都市金桥建筑安装工程有限公司安装。该机自由高度为30米,臂长为42米,最大起重量为4T,起重力矩400KN·M。该机安装在春和人家二、工程概述:建设单位:江都市住房保障和房产管理局设计单位:江苏江都建设工程有限公司建筑设计研究院监理单位:江都市建设工程监理有限公司施工单位:扬州市宝祥建设工程有限公司三、安装前的准备1、安装人员十人;2、QY16T、汽车吊一辆;3、钢丝绳6×19+1——Φ15.5mm4根,6×19+1——Φ10mm2根;4、卡环3T4只,0.5T6只;5、经纬仪一台,水准仪一台;6、专用扳手4把、锤子2把;7、棕绳2根。四、安装步骤a)安装前对塔吊基础用水准仪进行水平度测试和校正其误差不大于1‰。b)复查砼基础强度达到设计要求方可进行底座安装。c)安装底盘并用水准仪四角测试水平度其误差不大于1‰,同时紧固地脚螺栓。d)安装基础节,对角紧固螺栓。e)安装四角支撑同时销钉并及时开口。f)安装两节标准节,对角紧固螺栓。g)安装上、下旋体同时紧固螺栓。h)安装塔帽并紧固螺栓。i)安装驾驶室并紧固螺栓,同时安装顶升机构。j)安装平衡臂及时拉好拉索。k)地面拉接号悬臂,装好小车,穿好走绳,同时检查开口销是否安全开口。l)选择好重心,捆绑好悬臂,起吊悬臂达指定高度进行安装,及时销好销子并及时开口,然后装好拉杆。m)接通驾驶室的线。n)按图纸要求穿好起重绳。o)安装平衡重。p)用经纬仪测量垂直度偏差不大于4‰。五、塔吊顶升a)顶升前将小车移至指定位置。b)启动泵阀由专业人员操作升顶,若出现故障必须停止操作,待排除故障后,方可进行顶升作业。c)顶升到位后,将标准节移至规定位置,就位后立即紧固螺栓。d)继续进行顶升操作,标准节由下至上进行就位,操作程序如上述方法直至达到规定该度为止。e)塔吊顶升时必须在20米处将附着件安装好与墙体连接牢固方可进行升顶作业。f)27米向上的高度每增加12米附着一道方可升高。六、调试a)按设计要求校正和调试好高度限位器,重量限位器,变幅限位器及旋转限位器装置,并经多次试验达灵敏可靠的程度b)工作负荷试验⑴空载试验:吊钩上下三次,小车行走三次,吊臂旋转三次,然后检查各部是否正常。⑵静载试验:作超25﹪负载试验,高度为100-200mm,高处停留时间不少于10min。⑶超载试验:作超额定起重量10﹪试验。七、验收经安装单位自行初验合格后报市建工局进行验收领取使用证。八、拆装方法a)首先拆除附着支撑和塔顶与顶部标准节的连接螺栓。b)启动泵阀顶升塔顶部(略高一点)。c)松动顶一节标准节螺栓并予拆除。d)捆绑号标准节顶部并锚固在行走装置上。e)取出标准节,将其挂在小车的吊钩上。f)将标准节降至地面运走。g)按上述方法由上而下拆卸标准节至地面及时运走。h)拆卸起重绳并及时绕在卷筒上。i)用吊车卸下压重。j)用吊车吊住悬臂并提升略高一点,然后拆除悬臂拉杆,并捆绑在悬臂上部。k)拆除悬臂与塔身和连接销,用吊车降下悬臂至地面。l)拆卸悬臂分支后运走。m)用吊车吊住平衡臂略升一点,然后拆除其与塔帽的连接销钉。n)拆除平衡臂与塔身的连接销钉,将平衡臂降至地面运走。o)拆除标准节四角的支撑。p)拆除基础节。q)拆除地盘及时运走。九、安全技术措施a)安装、拆卸人员必须持证上岗。b)凡进入现场者必须戴好安全帽,高空作业必须系好安全带。c)严禁酒后上班,严禁穿皮鞋带钉易滑鞋、拖鞋、硬底鞋上班。d)4级以上大风严禁升顶作业和严禁雨天作业。e)施工过程中,设专人指挥,专人监护。f)严格按操作规程要求进行安装或拆卸。g)安装、拆卸平衡臂、悬臂时及时划好危险区,设专人警戒。h)严禁非安装人员进入危险区。i)严禁斜拉、斜吊。j)严禁在起重臂下站人。k)严禁夜间进行安装或拆卸作业。l)严禁无证人员进行安装,拆卸工作。m)拆卸起重臂、平衡臂应站在塔身上,严禁在平衡臂或起重臂上拆除连接销。n)安装完毕后经验收合格领取使用证后方可交用户使用。
