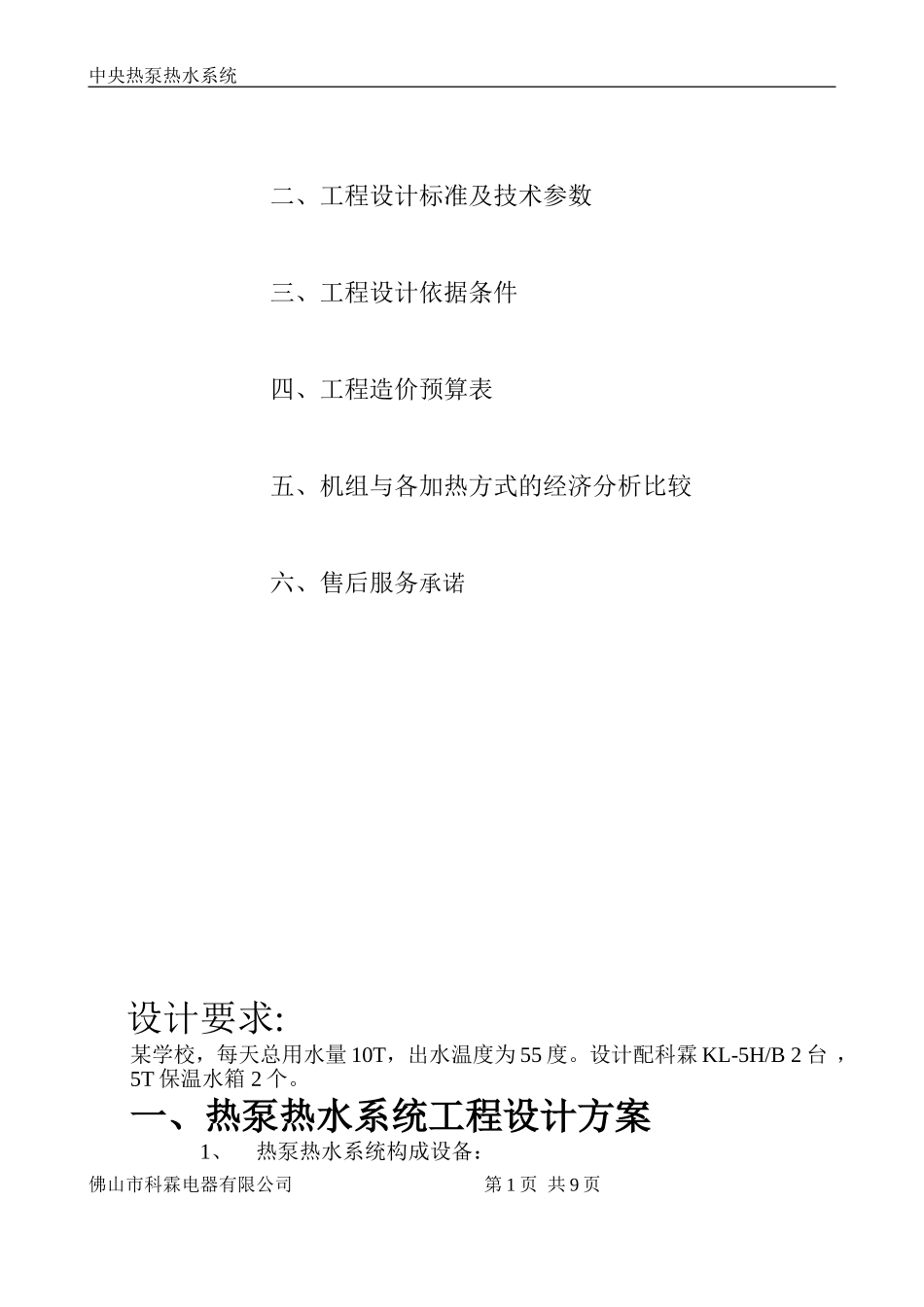

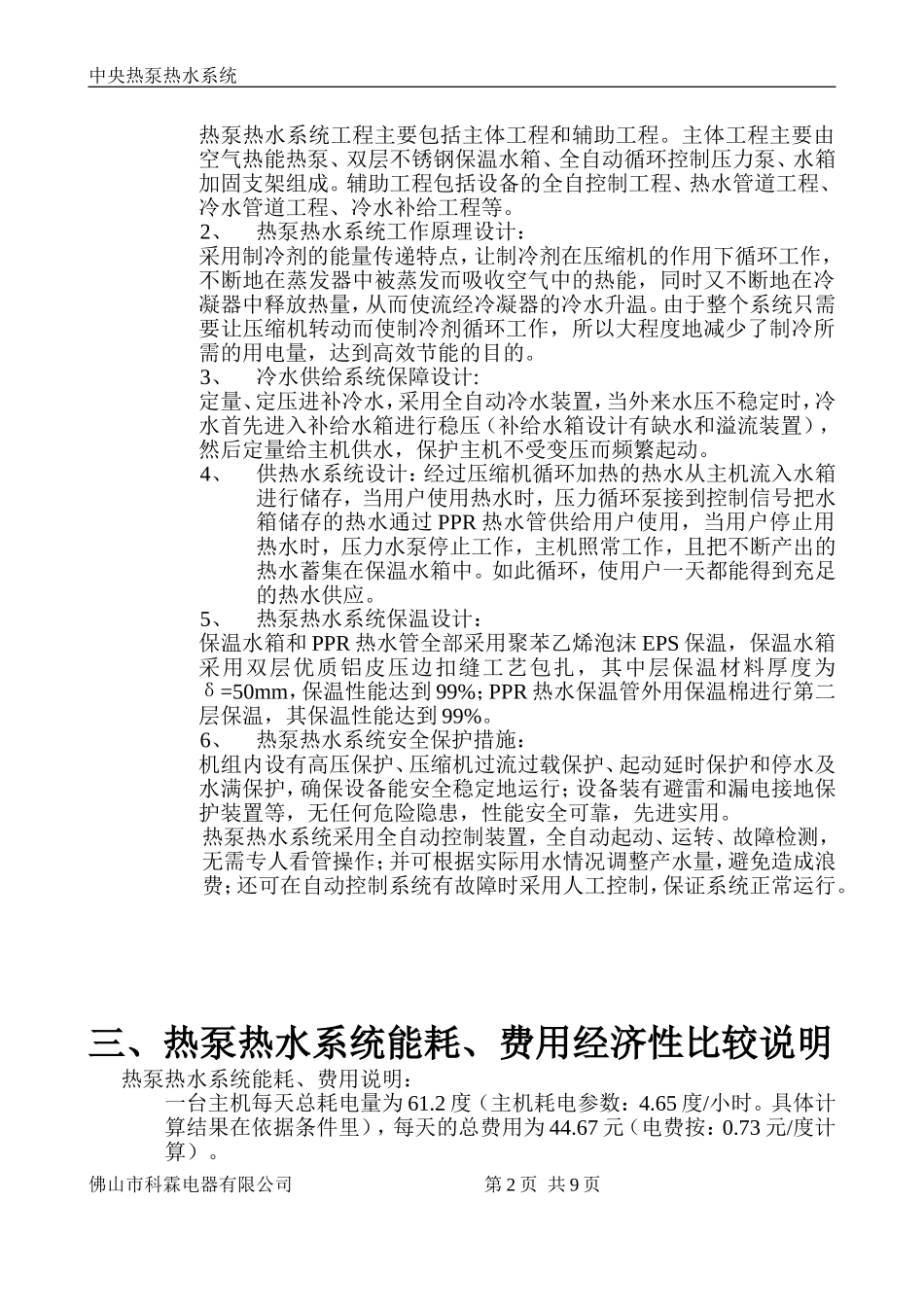

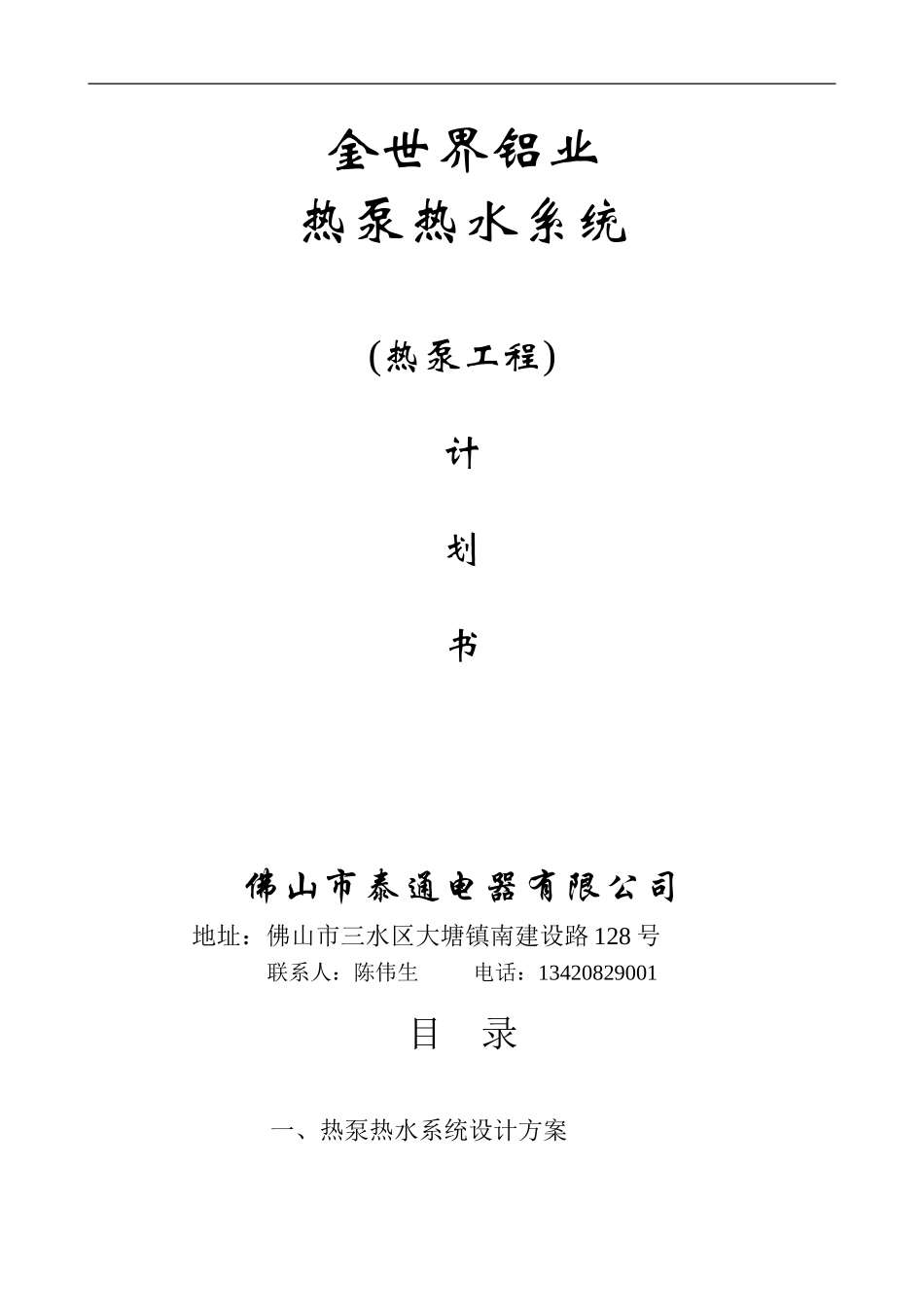

金世界铝业热泵热水系统(热泵工程)计划书佛山市泰通电器有限公司地址：佛山市三水区大塘镇南建设路128号联系人：陈伟生电话：13420829001目录一、热泵热水系统设计方案中央热泵热水系统二、工程设计标准及技术参数三、工程设计依据条件四、工程造价预算表五、机组与各加热方式的经济分析比较六、售后服务承诺设计要求:某学校，每天总用水量10T，出水温度为55度。设计配科霖KL-5H/B2台，5T保温水箱2个。一、热泵热水系统工程设计方案1、热泵热水系统构成设备：佛山市科霖电器有限公司第1页共9页中央热泵热水系统热泵热水系统工程主要包括主体工程和辅助工程。主体工程主要由空气热能热泵、双层不锈钢保温水箱、全自动循环控制压力泵、水箱加固支架组成。辅助工程包括设备的全自控制工程、热水管道工程、冷水管道工程、冷水补给工程等。2、热泵热水系统工作原理设计：采用制冷剂的能量传递特点，让制冷剂在压缩机的作用下循环工作，不断地在蒸发器中被蒸发而吸收空气中的热能，同时又不断地在冷凝器中释放热量，从而使流经冷凝器的冷水升温。由于整个系统只需要让压缩机转动而使制冷剂循环工作，所以大程度地减少了制冷所需的用电量，达到高效节能的目的。3、冷水供给系统保障设计:定量、定压进补冷水，采用全自动冷水装置，当外来水压不稳定时，冷水首先进入补给水箱进行稳压（补给水箱设计有缺水和溢流装置），然后定量给主机供水，保护主机不受变压而频繁起动。4、供热水系统设计：经过压缩机循环加热的热水从主机流入水箱进行储存，当用户使用热水时，压力循环泵接到控制信号把水箱储存的热水通过PPR热水管供给用户使用，当用户停止用热水时，压力水泵停止工作，主机照常工作，且把不断产出的热水蓄集在保温水箱中。如此循环，使用户一天都能得到充足的热水供应。5、热泵热水系统保温设计：保温水箱和PPR热水管全部采用聚苯乙烯泡沫EPS保温，保温水箱采用双层优质铝皮压边扣缝工艺包扎，其中层保温材料厚度为δ=50mm，保温性能达到99%；PPR热水保温管外用保温棉进行第二层保温，其保温性能达到99%。6、热泵热水系统安全保护措施：机组内设有高压保护、压缩机过流过载保护、起动延时保护和停水及水满保护，确保设备能安全稳定地运行；设备装有避雷和漏电接地保护装置等，无任何危险隐患，性能安全可靠，先进实用。热泵热水系统采用全自动控制装置，全自动起动、运转、故障检测，无需专人看管操作；并可根据实际用水情况调整产水量，避免造成浪费；还可在自动控制系统有故障时采用人工控制，保证系统正常运行。三、热泵热水系统能耗、费用经济性比较说明热泵热水系统能耗、费用说明：一台主机每天总耗电量为61.2度（主机耗电参数：4.65度/小时。具体计算结果在依据条件里），每天的总费用为44.67元（电费按：0.73元/度计算）。佛山市科霖电器有限公司第2页共9页中央热泵热水系统7、燃油锅炉系统能耗、费用说明：使用燃油锅炉系统供应5吨55℃热水，每天需耗油24.5Kg，每天的总费用112.7元。8、热泵与燃油锅炉系统的经济比较说明：使用热泵热水系统供应5吨55℃热水比使用燃油锅炉系统供应5吨55℃热水每天节约68.03元。一年节约24830.95元。工程设计标准及技术参数一、热泵热水系统设计标准（依据）1、《采暖与卫生工程施工及验收规范》GBJ242-822、《建筑给水排水设计规范》GBJ15-883、《建筑荷载规范》GBJ9-874、《钢结构设计规范》GBJ17-88《钢筋结构设计规范》GBJ10-89二、热泵热水系统技术参数项目型号KL-5H/B输出热量16300W额定输出功率4650W能效比4额定制热水量400L/H佛山市科霖电器有限公司第3页共9页中央热泵热水系统电量3N-380V50Hz最高出水温度60℃进水口尺寸Φ25mm出水口尺寸Φ25mm外形尺寸820×820×1030重量200Kg工程设计依据条件一、方案：（一）、依据条件1、环境气温为15℃，冷水温度为15℃，热水温度为55℃。2、宿舍有500人同时使用热水，每天供应最大热水量为10吨。3、KL-5H/B每小时的出水量是400L。4、2台KL-5H/B主机一天工作12.5小时，每天耗电122.4度，每天的费用为89.34元（0.73元/度），每天每人只需0.17元的费用。佛山市科霖电器有限公司第4页共9页中央热泵...
