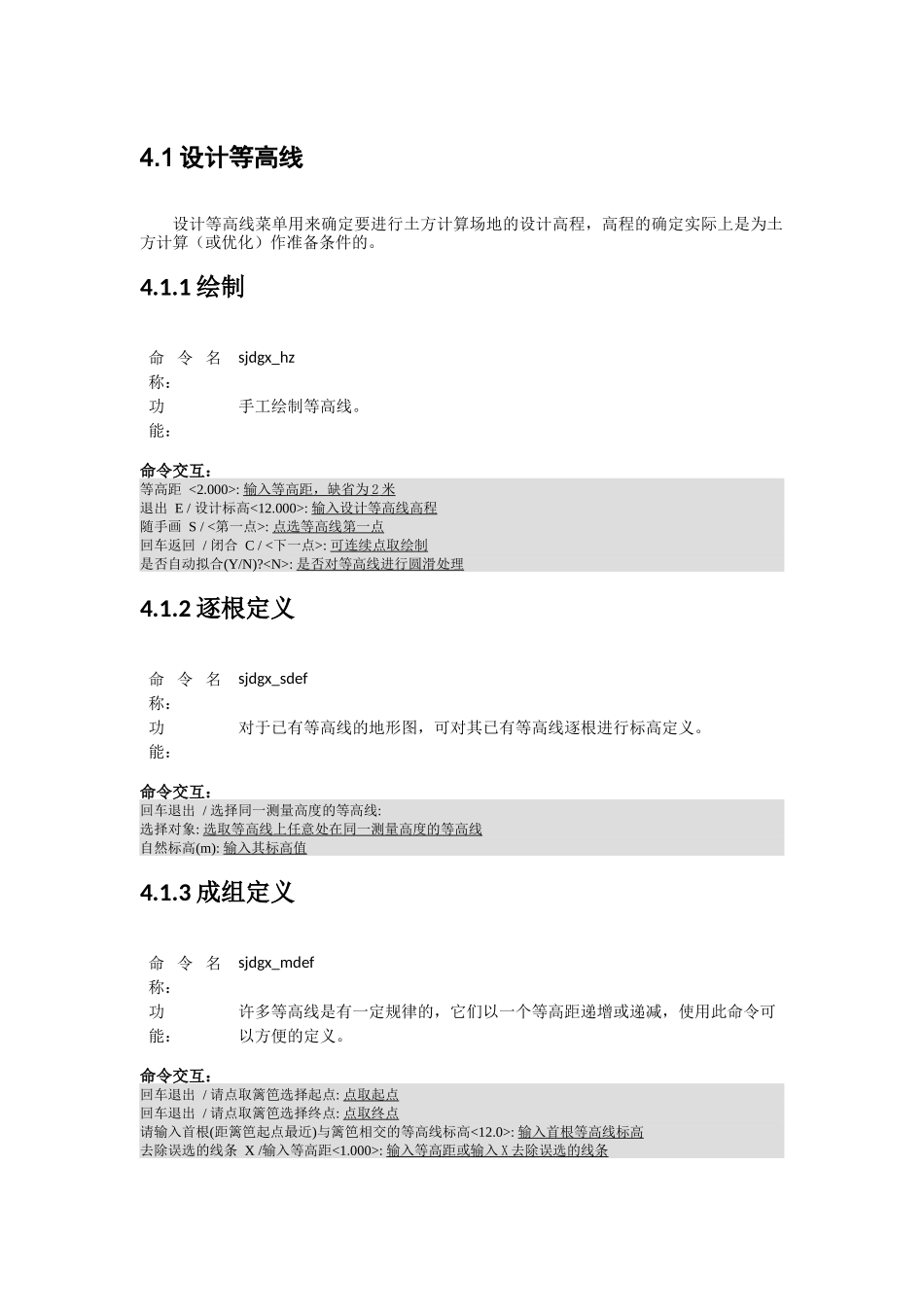

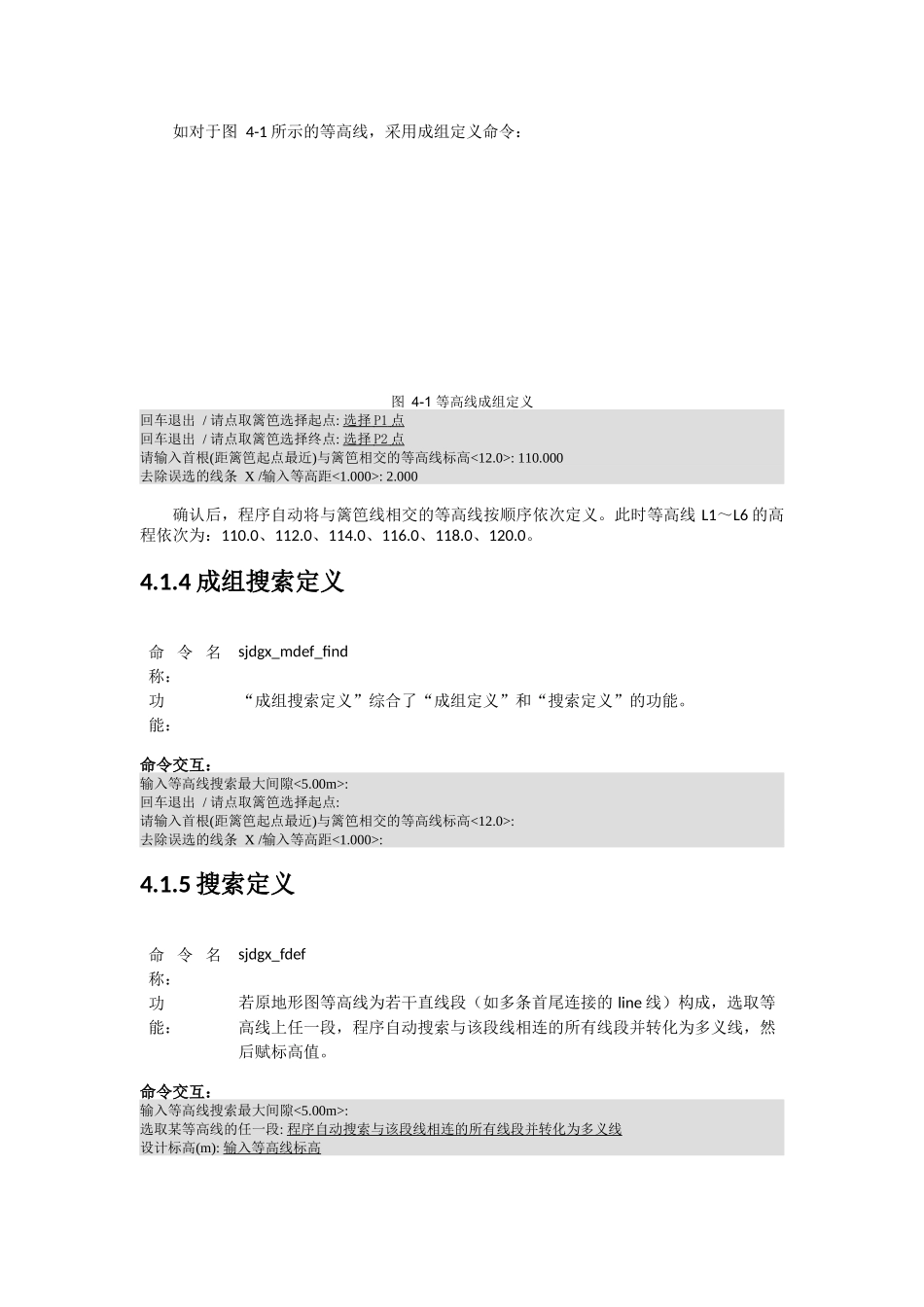

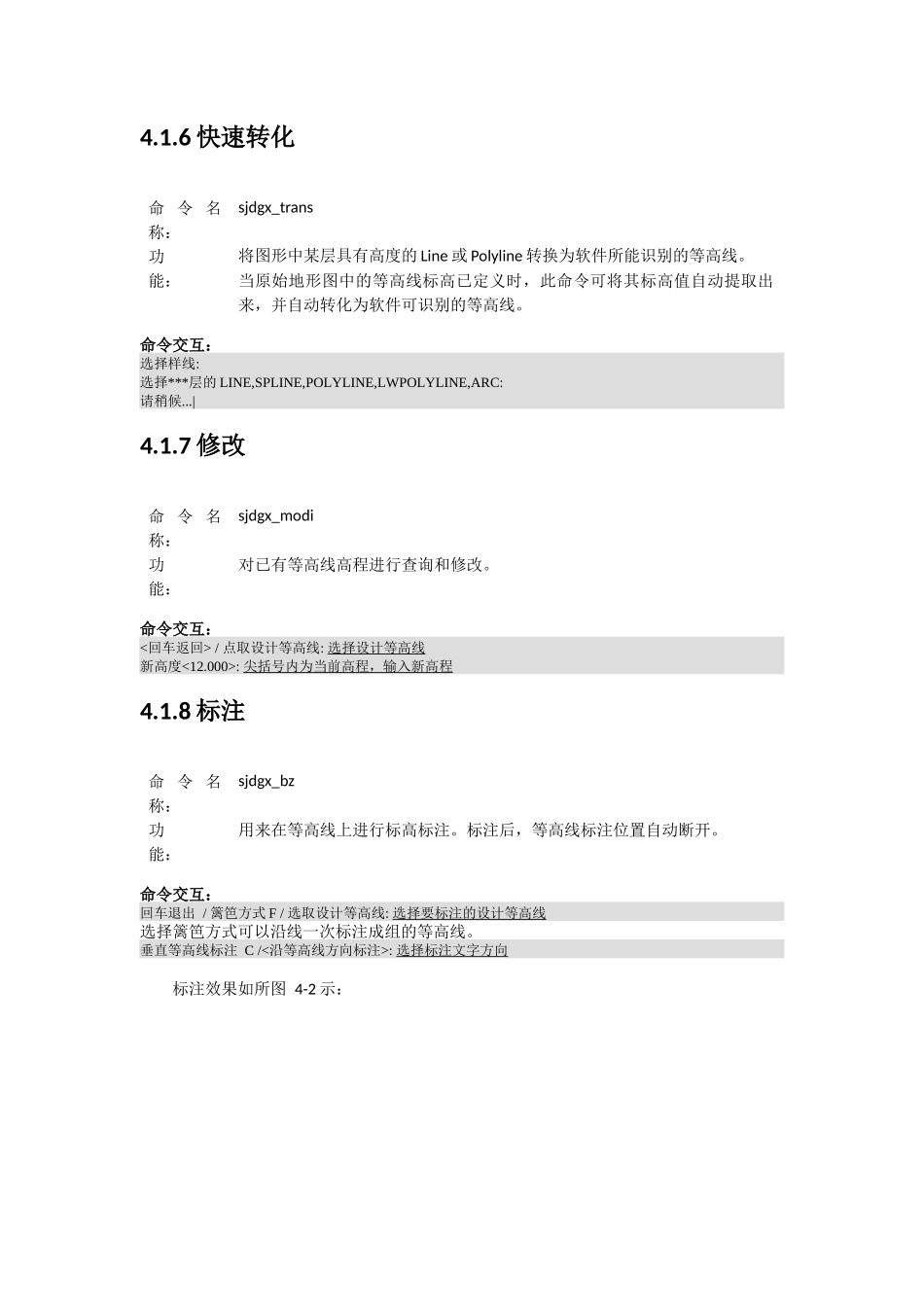

4.1设计等高线设计等高线菜单用来确定要进行土方计算场地的设计高程，高程的确定实际上是为土方计算（或优化）作准备条件的。4.1.1绘制命令名称：sjdgx_hz功能：手工绘制等高线。命令交互：等高距<2.000>:输入等高距，缺省为2米退出E/设计标高<12.000>:输入设计等高线高程随手画S/<第一点>:点选等高线第一点回车返回/闭合C/<下一点>:可连续点取绘制是否自动拟合(Y/N)?:是否对等高线进行圆滑处理4.1.2逐根定义命令名称：sjdgx_sdef功能：对于已有等高线的地形图，可对其已有等高线逐根进行标高定义。命令交互：回车退出/选择同一测量高度的等高线:选择对象:选取等高线上任意处在同一测量高度的等高线自然标高(m):输入其标高值4.1.3成组定义命令名称：sjdgx_mdef功能：许多等高线是有一定规律的，它们以一个等高距递增或递减，使用此命令可以方便的定义。命令交互：回车退出/请点取篱笆选择起点:点取起点回车退出/请点取篱笆选择终点:点取终点请输入首根(距篱笆起点最近)与篱笆相交的等高线标高<12.0>:输入首根等高线标高去除误选的线条X/输入等高距<1.000>:输入等高距或输入X去除误选的线条如对于图4-1所示的等高线，采用成组定义命令：图4-1等高线成组定义回车退出/请点取篱笆选择起点:选择P1点回车退出/请点取篱笆选择终点:选择P2点请输入首根(距篱笆起点最近)与篱笆相交的等高线标高<12.0>:110.000去除误选的线条X/输入等高距<1.000>:2.000确认后，程序自动将与篱笆线相交的等高线按顺序依次定义。此时等高线L1～L6的高程依次为：110.0、112.0、114.0、116.0、118.0、120.0。4.1.4成组搜索定义命令名称：sjdgx_mdef_find功能：“成组搜索定义”综合了“成组定义”和“搜索定义”的功能。命令交互：输入等高线搜索最大间隙<5.00m>:回车退出/请点取篱笆选择起点:请输入首根(距篱笆起点最近)与篱笆相交的等高线标高<12.0>:去除误选的线条X/输入等高距<1.000>:4.1.5搜索定义命令名称：sjdgx_fdef功能：若原地形图等高线为若干直线段（如多条首尾连接的line线）构成，选取等高线上任一段，程序自动搜索与该段线相连的所有线段并转化为多义线，然后赋标高值。命令交互：输入等高线搜索最大间隙<5.00m>:选取某等高线的任一段:程序自动搜索与该段线相连的所有线段并转化为多义线设计标高(m):输入等高线标高4.1.6快速转化命令名称：sjdgx_trans功能：将图形中某层具有高度的Line或Polyline转换为软件所能识别的等高线。当原始地形图中的等高线标高已定义时，此命令可将其标高值自动提取出来，并自动转化为软件可识别的等高线。命令交互：选择样线:选择***层的LINE,SPLINE,POLYLINE,LWPOLYLINE,ARC:请稍候...|4.1.7修改命令名称：sjdgx_modi功能：对已有等高线高程进行查询和修改。命令交互：<回车返回>/点取设计等高线:选择设计等高线新高度<12.000>:尖括号内为当前高程，输入新高程4.1.8标注命令名称：sjdgx_bz功能：用来在等高线上进行标高标注。标注后，等高线标注位置自动断开。命令交互：回车退出/篱笆方式F/选取设计等高线:选择要标注的设计等高线选择篱笆方式可以沿线一次标注成组的等高线。垂直等高线标注C/<沿等高线方向标注>:选择标注文字方向标注效果如所图4-2示：图4-2等高线标注4.1.9离散命令名称：sjdgx_sep功能：将所有等高线按输入间距生成标高离散点。离散是指在绘制好的等高线上按一定得离散点间距来插入离散点，离散点的存在是计算设计点高的前提，因此在等高线绘制完成后必须进行离散。命令交互：离散点间距<10.0>:输入离散间距正在工作,请稍候.......\OK!注意：在绘制地形断面图、生成三维地形图及土方中用离散点定义标高等处，必须先离散等高线。如图中已有离散点而等高线没有全部离散，此时，未离散的等高线所反映的高程将不被提取，则有可能造成设计错误。4.1.10构三角网命令名称：sz_sj_sjw功能：由图面中现有的等高线离散点自动构造三角网。命令交互：共有680个离散点构造三角网!正在构造三角网,请稍候.......4.1.11构等高线命令名称：sz_sj_contour功能：由三角网生成有一定高程差的等高线。命令交互：正在读取数据，请稍候......最小高程：13.000米。最大...
