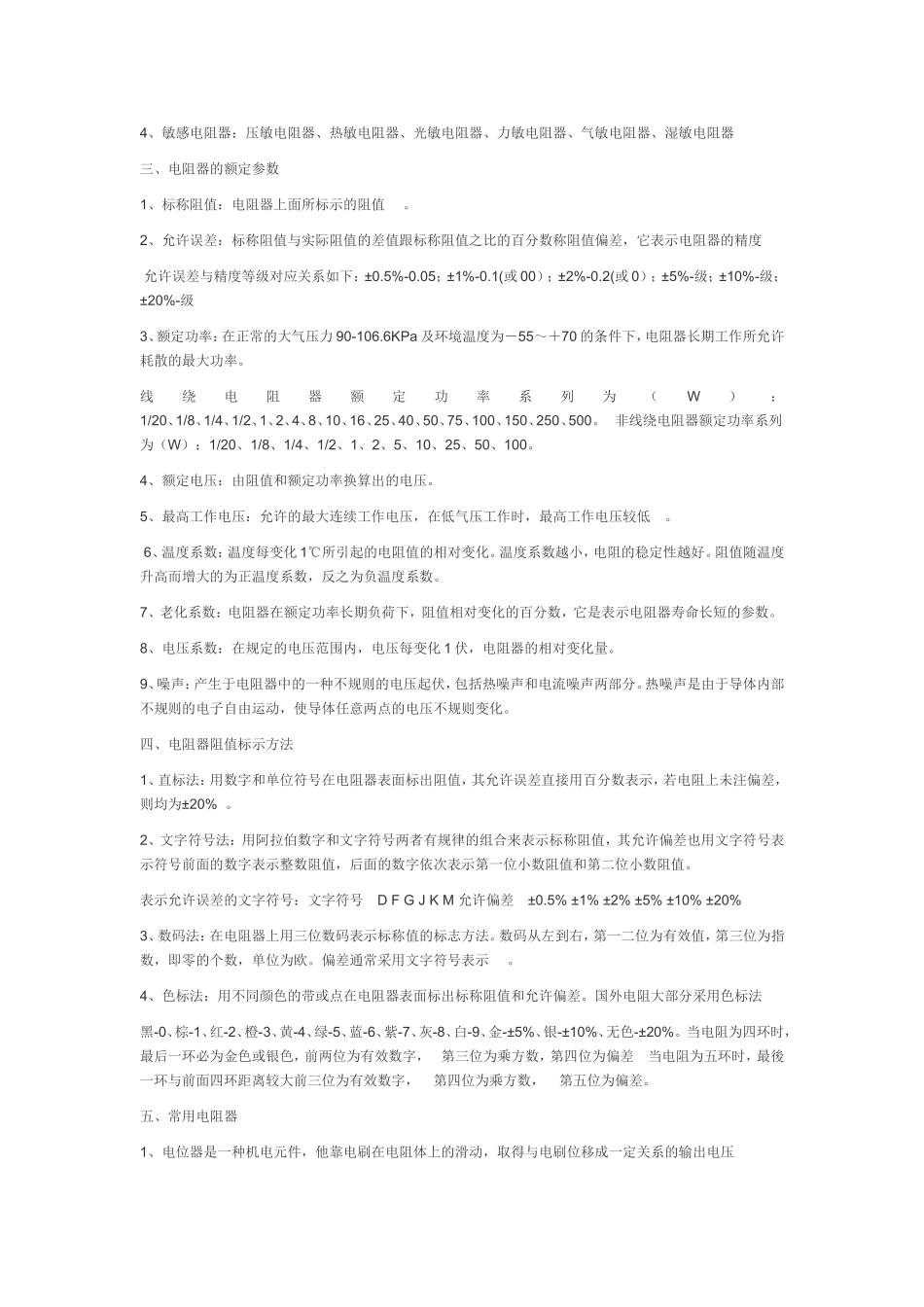

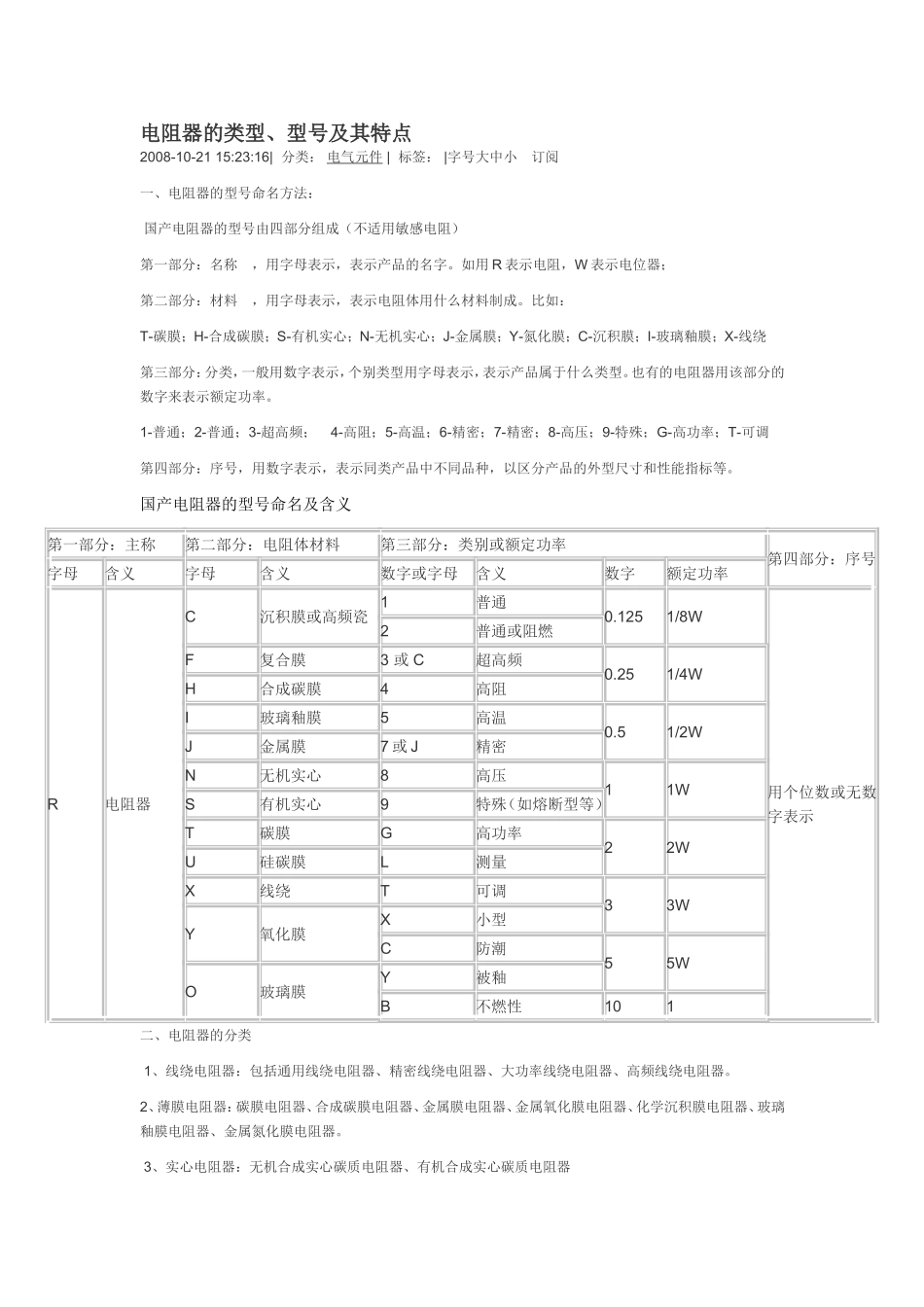

电阻器的类型、型号及其特点2008-10-2115:23:16|分类:电气元件|标签:|字号大中小订阅一、电阻器的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:名称,用字母表示,表示产品的名字。如用R表示电阻,W表示电位器;第二部分:材料,用字母表示,表示电阻体用什么材料制成。比如:T-碳膜;H-合成碳膜;S-有机实心;N-无机实心;J-金属膜;Y-氮化膜;C-沉积膜;I-玻璃釉膜;X-线绕第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。也有的电阻器用该部分的数字来表示额定功率。1-普通;2-普通;3-超高频;4-高阻;5-高温;6-精密;7-精密;8-高压;9-特殊;G-高功率;T-可调第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等。国产电阻器的型号命名及含义第一部分:主称第二部分:电阻体材料第三部分:类别或额定功率第四部分:序号字母含义字母含义数字或字母含义数字额定功率R电阻器C沉积膜或高频瓷1普通0.1251/8W用个位数或无数字表示2普通或阻燃F复合膜3或C超高频0.251/4WH合成碳膜4高阻I玻璃釉膜5高温0.51/2WJ金属膜7或J精密N无机实心8高压11WS有机实心9特殊(如熔断型等)T碳膜G高功率22WU硅碳膜L测量X线绕T可调33WY氧化膜X小型C防潮55WO玻璃膜Y被釉B不燃性101二、电阻器的分类1、线绕电阻器:包括通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器三、电阻器的额定参数1、标称阻值:电阻器上面所标示的阻值。2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度允许误差与精度等级对应关系如下:±0.5%-0.05;±1%-0.1(或00);±2%-0.2(或0);±5%-级;±10%-级;±20%-级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55~+70的条件下,电阻器长期工作所允许耗散的最大功率。线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500。非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、100。4、额定电压:由阻值和额定功率换算出的电压。5、最高工作电压:允许的最大连续工作电压,在低气压工作时,最高工作电压较低。6、温度系数:温度每变化1℃所引起的电阻值的相对变化。温度系数越小,电阻的稳定性越好。阻值随温度升高而增大的为正温度系数,反之为负温度系数。7、老化系数:电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。8、电压系数:在规定的电压范围内,电压每变化1伏,电阻器的相对变化量。9、噪声:产生于电阻器中的一种不规则的电压起伏,包括热噪声和电流噪声两部分。热噪声是由于导体内部不规则的电子自由运动,使导体任意两点的电压不规则变化。四、电阻器阻值标示方法1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号:文字符号DFGJKM允许偏差±0.5%±1%±2%±5%±10%±20%3、数码法:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%。当电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第...
