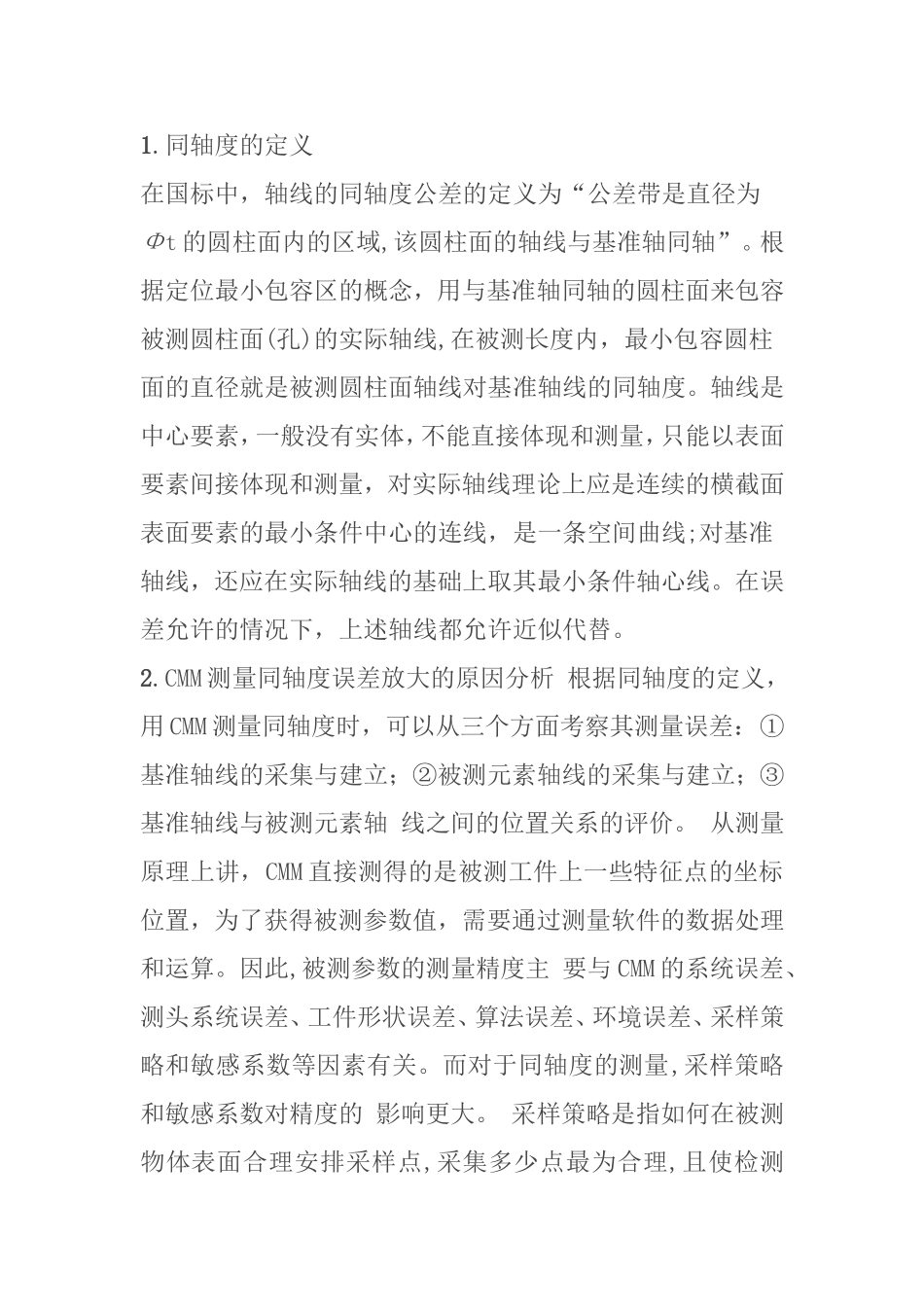

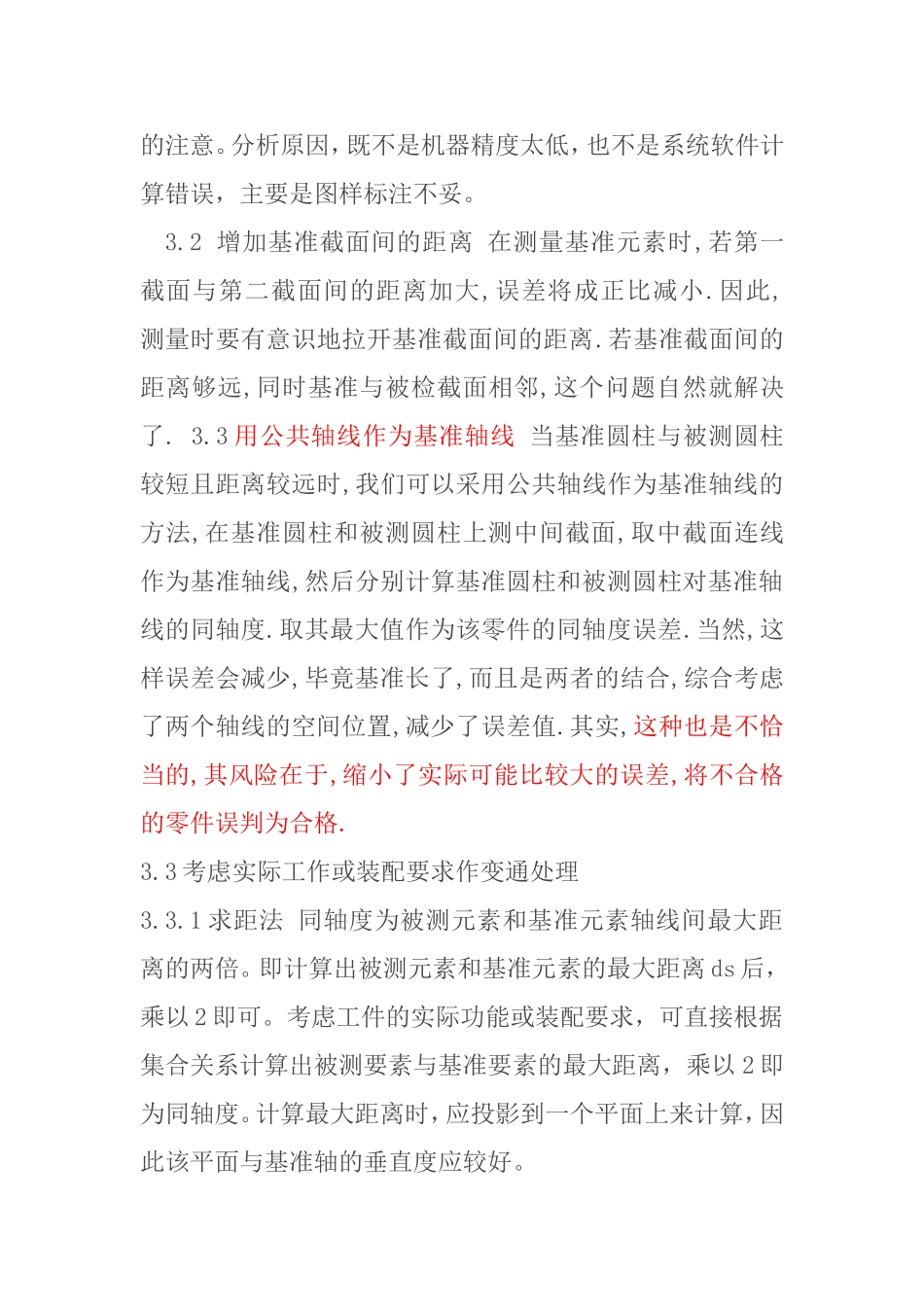

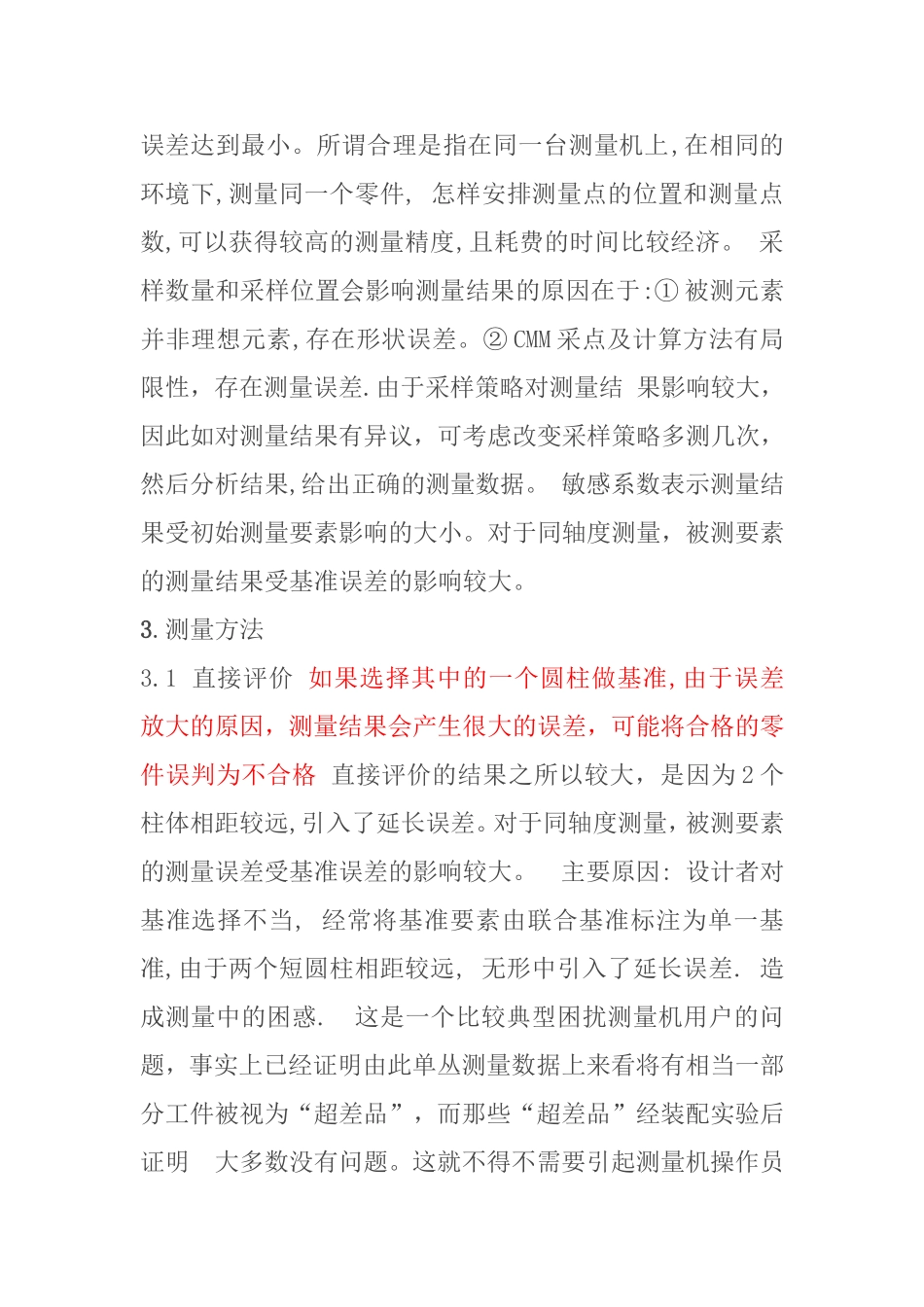

1.同轴度的定义在国标中，轴线的同轴度公差的定义为“公差带是直径为Φt的圆柱面内的区域,该圆柱面的轴线与基准轴同轴”。根据定位最小包容区的概念，用与基准轴同轴的圆柱面来包容被测圆柱面(孔)的实际轴线,在被测长度内，最小包容圆柱面的直径就是被测圆柱面轴线对基准轴线的同轴度。轴线是中心要素，一般没有实体，不能直接体现和测量，只能以表面要素间接体现和测量，对实际轴线理论上应是连续的横截面表面要素的最小条件中心的连线，是一条空间曲线;对基准轴线，还应在实际轴线的基础上取其最小条件轴心线。在误差允许的情况下，上述轴线都允许近似代替。2.CMM测量同轴度误差放大的原因分析根据同轴度的定义，用CMM测量同轴度时，可以从三个方面考察其测量误差：①基准轴线的采集与建立；②被测元素轴线的采集与建立；③基准轴线与被测元素轴线之间的位置关系的评价。从测量原理上讲，CMM直接测得的是被测工件上一些特征点的坐标位置，为了获得被测参数值，需要通过测量软件的数据处理和运算。因此,被测参数的测量精度主要与CMM的系统误差、测头系统误差、工件形状误差、算法误差、环境误差、采样策略和敏感系数等因素有关。而对于同轴度的测量,采样策略和敏感系数对精度的影响更大。采样策略是指如何在被测物体表面合理安排采样点,采集多少点最为合理,且使检测误差达到最小。所谓合理是指在同一台测量机上,在相同的环境下,测量同一个零件,怎样安排测量点的位置和测量点数,可以获得较高的测量精度,且耗费的时间比较经济。采样数量和采样位置会影响测量结果的原因在于:①被测元素并非理想元素,存在形状误差。②CMM采点及计算方法有局限性，存在测量误差.由于采样策略对测量结果影响较大，因此如对测量结果有异议，可考虑改变采样策略多测几次，然后分析结果,给出正确的测量数据。敏感系数表示测量结果受初始测量要素影响的大小。对于同轴度测量，被测要素的测量结果受基准误差的影响较大。3.测量方法3.1直接评价如果选择其中的一个圆柱做基准,由于误差放大的原因，测量结果会产生很大的误差，可能将合格的零件误判为不合格直接评价的结果之所以较大，是因为2个柱体相距较远,引入了延长误差。对于同轴度测量，被测要素的测量误差受基准误差的影响较大。主要原因:设计者对基准选择不当,经常将基准要素由联合基准标注为单一基准,由于两个短圆柱相距较远,无形中引入了延长误差.造成测量中的困惑.这是一个比较典型困扰测量机用户的问题，事实上已经证明由此单丛测量数据上来看将有相当一部分工件被视为“超差品”，而那些“超差品”经装配实验后证明大多数没有问题。这就不得不需要引起测量机操作员的注意。分析原因，既不是机器精度太低，也不是系统软件计算错误，主要是图样标注不妥。3.2增加基准截面间的距离在测量基准元素时,若第一截面与第二截面间的距离加大,误差将成正比减小.因此,测量时要有意识地拉开基准截面间的距离.若基准截面间的距离够远,同时基准与被检截面相邻,这个问题自然就解决了.3.3用公共轴线作为基准轴线当基准圆柱与被测圆柱较短且距离较远时,我们可以采用公共轴线作为基准轴线的方法,在基准圆柱和被测圆柱上测中间截面,取中截面连线作为基准轴线,然后分别计算基准圆柱和被测圆柱对基准轴线的同轴度.取其最大值作为该零件的同轴度误差.当然,这样误差会减少,毕竟基准长了,而且是两者的结合,综合考虑了两个轴线的空间位置,减少了误差值.其实,这种也是不恰当的,其风险在于,缩小了实际可能比较大的误差,将不合格的零件误判为合格.3.3考虑实际工作或装配要求作变通处理3.3.1求距法同轴度为被测元素和基准元素轴线间最大距离的两倍。即计算出被测元素和基准元素的最大距离ds后，乘以2即可。考虑工件的实际功能或装配要求，可直接根据集合关系计算出被测要素与基准要素的最大距离，乘以2即为同轴度。计算最大距离时，应投影到一个平面上来计算，因此该平面与基准轴的垂直度应较好。3.3.2变通处理-改测同轴度为测量直线度法在被测元素和基准元素上多采截面，然后用圆心构造出一条3d直线，近似用直线度代替同轴度。(同轴度误差=直线度的2倍)资料证明,当一个截面的点数...
