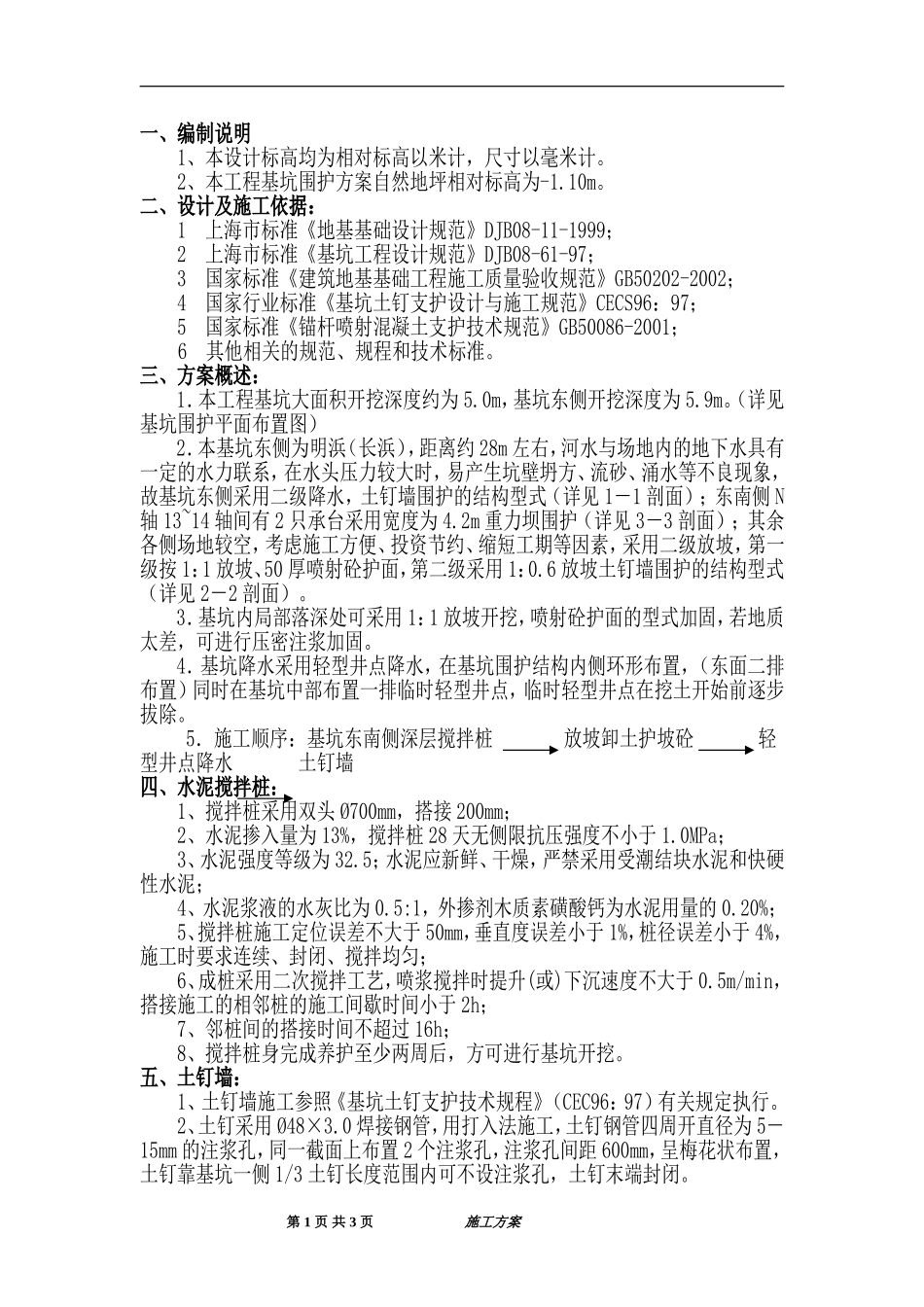

一、编制说明1、本设计标高均为相对标高以米计，尺寸以毫米计。2、本工程基坑围护方案自然地坪相对标高为-1.10m。二、设计及施工依据：1上海市标准《地基基础设计规范》DJB08-11-1999；2上海市标准《基坑工程设计规范》DJB08-61-97；3国家标准《建筑地基基础工程施工质量验收规范》GB50202-2002；4国家行业标准《基坑土钉支护设计与施工规范》CECS96：97；5国家标准《锚杆喷射混凝土支护技术规范》GB50086-2001；6其他相关的规范、规程和技术标准。三、方案概述：1．本工程基坑大面积开挖深度约为5.0m，基坑东侧开挖深度为5.9m。（详见基坑围护平面布置图）2．本基坑东侧为明浜（长浜），距离约28m左右，河水与场地内的地下水具有一定的水力联系，在水头压力较大时，易产生坑壁坍方、流砂、涌水等不良现象，故基坑东侧采用二级降水，土钉墙围护的结构型式（详见1－1剖面）；东南侧N轴13~14轴间有2只承台采用宽度为4.2m重力坝围护（详见3－3剖面）；其余各侧场地较空，考虑施工方便、投资节约、缩短工期等因素，采用二级放坡，第一级按1：1放坡、50厚喷射砼护面，第二级采用1：0.6放坡土钉墙围护的结构型式（详见2－2剖面）。3．基坑内局部落深处可采用1：1放坡开挖，喷射砼护面的型式加固，若地质太差，可进行压密注浆加固。4．基坑降水采用轻型井点降水，在基坑围护结构内侧环形布置，（东面二排布置）同时在基坑中部布置一排临时轻型井点，临时轻型井点在挖土开始前逐步拔除。5．施工顺序：基坑东南侧深层搅拌桩放坡卸土护坡砼轻型井点降水土钉墙四、水泥搅拌桩：1、搅拌桩采用双头Ø700mm，搭接200mm；2、水泥掺入量为13%，搅拌桩28天无侧限抗压强度不小于1.0MPa；3、水泥强度等级为32.5；水泥应新鲜、干燥，严禁采用受潮结块水泥和快硬性水泥；4、水泥浆液的水灰比为0.5:1，外掺剂木质素磺酸钙为水泥用量的0.20%；5、搅拌桩施工定位误差不大于50mm，垂直度误差小于1%，桩径误差小于4%，施工时要求连续、封闭、搅拌均匀；6、成桩采用二次搅拌工艺，喷浆搅拌时提升(或)下沉速度不大于0.5m/min，搭接施工的相邻桩的施工间歇时间小于2h；7、邻桩间的搭接时间不超过16h；8、搅拌桩身完成养护至少两周后，方可进行基坑开挖。五、土钉墙：1、土钉墙施工参照《基坑土钉支护技术规程》（CEC96：97）有关规定执行。2、土钉采用Ø48×3.0焊接钢管，用打入法施工，土钉钢管四周开直径为5－15mm的注浆孔，同一截面上布置2个注浆孔，注浆孔间距600mm，呈梅花状布置，土钉靠基坑一侧1/3土钉长度范围内可不设注浆孔，土钉末端封闭。第1页共3页施工方案3、基坑边坡采用喷射砼护坡，喷射砼施工满足的规定，喷射砼强度为C20，现场拌制，配合比为水泥：砂：石子：水=1：2：2：0.5，速凝剂掺量为水泥重量的3%，粗骨料径为5-10mm，喷射砼初凝小于10min，终凝小于30min。4、土钉墙施工必须遵循"边挖土、边支护"的原则，施工土钉墙必须与挖土密切配合；挖土必须遵循"分层、分段"的原则，分段长度20~30m，分层厚度根据本层土钉间距加0.3m，严禁超挖，绝对禁止一挖到底。5、面层喷射砼中配Ø6.0＠250双向钢筋网片，每层土钉用联系筋连成整体，并通过加强筋、联系筋将钢筋网片与土钉连成整体，形成整体受力结构，土钉露出面层砼长度不得大于喷射砼厚度。6、土钉注浆水泥浆液的配比为水泥：水：外加剂=1：0.5：适量；水泥强度等级为32.5；7、土钉的注浆采用压力注浆工艺；注浆压力0.4~0.6mpa，注浆量平均为30-40L/m，同时应小于上覆土压力的两倍；六、降水：1、基坑内沿围护周边采取轻型井点降水，并设置排水沟和集水井进行明排水，坑外地面应设置排水措施，以防暴雨进入坑内；2、井点管长度为6m，间距1.5m，滤管长度为1.00m，每套井点总管长度为50~60m；3、真空泵真空度须达到650mm汞柱以上，排出的水须排放至基坑影响范围以外，亦可沉淀后排入市政排水系统；4、降水应在搅拌桩完成后立即开始，降水深度在基坑开挖面以下0.5~1.0m，坑底最后30cm应人工挖除，严禁超挖；5、井点管在基础底板浇注完成后方可全部拔除。七、施工监测：施工监测包括对环境的监测和工程本体的监测，须及时预报施工中...
