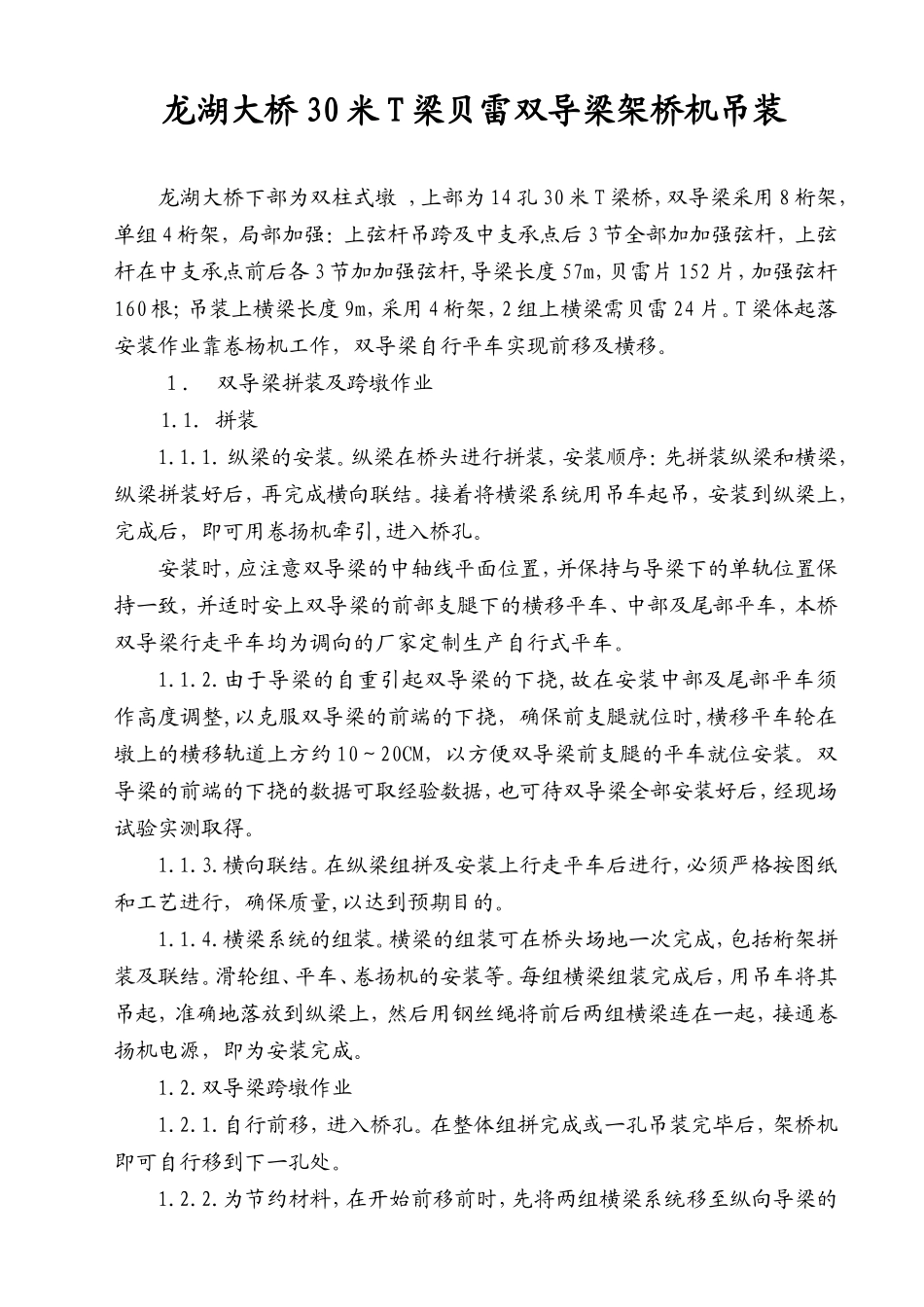

龙湖大桥30米T梁贝雷双导梁架桥机吊装龙湖大桥下部为双柱式墩，上部为14孔30米T梁桥，双导梁采用8桁架，单组4桁架，局部加强：上弦杆吊跨及中支承点后3节全部加加强弦杆，上弦杆在中支承点前后各3节加加强弦杆,导梁长度57m，贝雷片152片，加强弦杆160根；吊装上横梁长度9m，采用4桁架，2组上横梁需贝雷24片。T梁体起落安装作业靠卷杨机工作，双导梁自行平车实现前移及横移。１．双导梁拼装及跨墩作业1.1．拼装1.1.1．纵梁的安装。纵梁在桥头进行拼装，安装顺序：先拼装纵梁和横梁，纵梁拼装好后，再完成横向联结。接着将横梁系统用吊车起吊，安装到纵梁上，完成后，即可用卷扬机牵引,进入桥孔。安装时，应注意双导梁的中轴线平面位置，并保持与导梁下的单轨位置保持一致，并适时安上双导梁的前部支腿下的横移平车、中部及尾部平车，本桥双导梁行走平车均为调向的厂家定制生产自行式平车。1.1.2.由于导梁的自重引起双导梁的下挠,故在安装中部及尾部平车须作高度调整,以克服双导梁的前端的下挠，确保前支腿就位时,横移平车轮在墩上的横移轨道上方约10～20CM，以方便双导梁前支腿的平车就位安装。双导梁的前端的下挠的数据可取经验数据，也可待双导梁全部安装好后，经现场试验实测取得。1.1.3.横向联结。在纵梁组拼及安装上行走平车后进行，必须严格按图纸和工艺进行，确保质量,以达到预期目的。1.1.4.横梁系统的组装。横梁的组装可在桥头场地一次完成，包括桁架拼装及联结。滑轮组、平车、卷扬机的安装等。每组横梁组装完成后，用吊车将其吊起，准确地落放到纵梁上，然后用钢丝绳将前后两组横梁连在一起，接通卷扬机电源，即为安装完成。1.2.双导梁跨墩作业1.2.1.自行前移，进入桥孔。在整体组拼完成或一孔吊装完毕后，架桥机即可自行移到下一孔处。1.2.2.为节约材料，在开始前移前时，先将两组横梁系统移至纵向导梁的后半部，并用其中的一部吊起T梁一端以替代配重。1.2.3.跨墩作业采用自行单轨道平车及自动运送。平车轮可以采用人工调整方向0－360度。导梁前支腿装有横向轨道轮。导梁上部各装有43kg／M规格双钢轨。钢轨上安装前后两台运送桥梁的平车。两组吊装横梁上各装有一部平车，靠卷扬机牵引移动。1.2.4.控制好前移速度，快慢适中。匀速行进，两边前进速度应尽量同步。行走时，必须固定横梁，导梁自行速度3米／分钟。当前移到预定位置后，即可停止前移，前支腿横移平车轮在墩上的横移轨道上方，卸去双导梁的后配重，前支腿的轨道轮下落于横移轨道上就位。之后，在中部工字钢横梁下用千斤顶顶起后，对中部轨道轮进行调整于横桥的方向。最后对尾部悬空轮下落并进行支垫。支垫时应用水准仪进行抄平，支垫完成后，纵向导梁整体必须处在同一平面上，达到顺直平稳，此时，导梁就位工作结束，可开始运梁试吊。2．T梁的吊装2.1.准备工作。2.1.1．场地准备：为使运梁时平车能够在水平顺适的轨道上行驶，预制场地和桥头行道路基必须填至设计的“T”梁架好的顶面标高处，并且要做到平整密实。2.1.2．轨道铺设：轨道铺设线形应顺适，可提前进行抄平放样，先使枕木上面处在一顺适线形上，方可铺设轨道。2.1.3．测量放样、安放支座：用经纬仪和钢卷尺准确放出每片梁的落梁位置和支座位置，并按要求安放好支座。2.2．预制梁的运输在预制场内利用出坑门架将预制好的T梁吊起、然后用卷扬机牵引，把T梁移到桥头的运输平车上，并支撑稳妥，接着用卷扬机牵引前移。运输平车上设置制动装置，以免梁体在运输过程中发生特殊情况时紧急刹车。牵引的钢丝绳一般应挂在后面的平车上，如挂在前平车上时，必将两辆平车用钢丝绳牢固的联结在一起，并采取措施将梁体固定在平车上，以防万一梁与平车间产生滑动而造成倾覆。2.3．T梁的安装2.3.1．安装顺序：先安装一片边梁，然后逐片安装中梁，并在另一边梁里边留出两片中梁暂时不安，待另一边的边梁安装完毕，最后再安装剩下的两片中间梁。2.3.2.安装方法步骤首先,预制梁运到后，先用横向导梁上的卷扬机及滑车将其吊起。然后,用装在纵向导梁后端部的两台卷扬机作牵引，使横梁组和预制梁一起运行到桥孔处。最后,用利用自行平车，将预制梁移至落梁位置，然后，准确...
